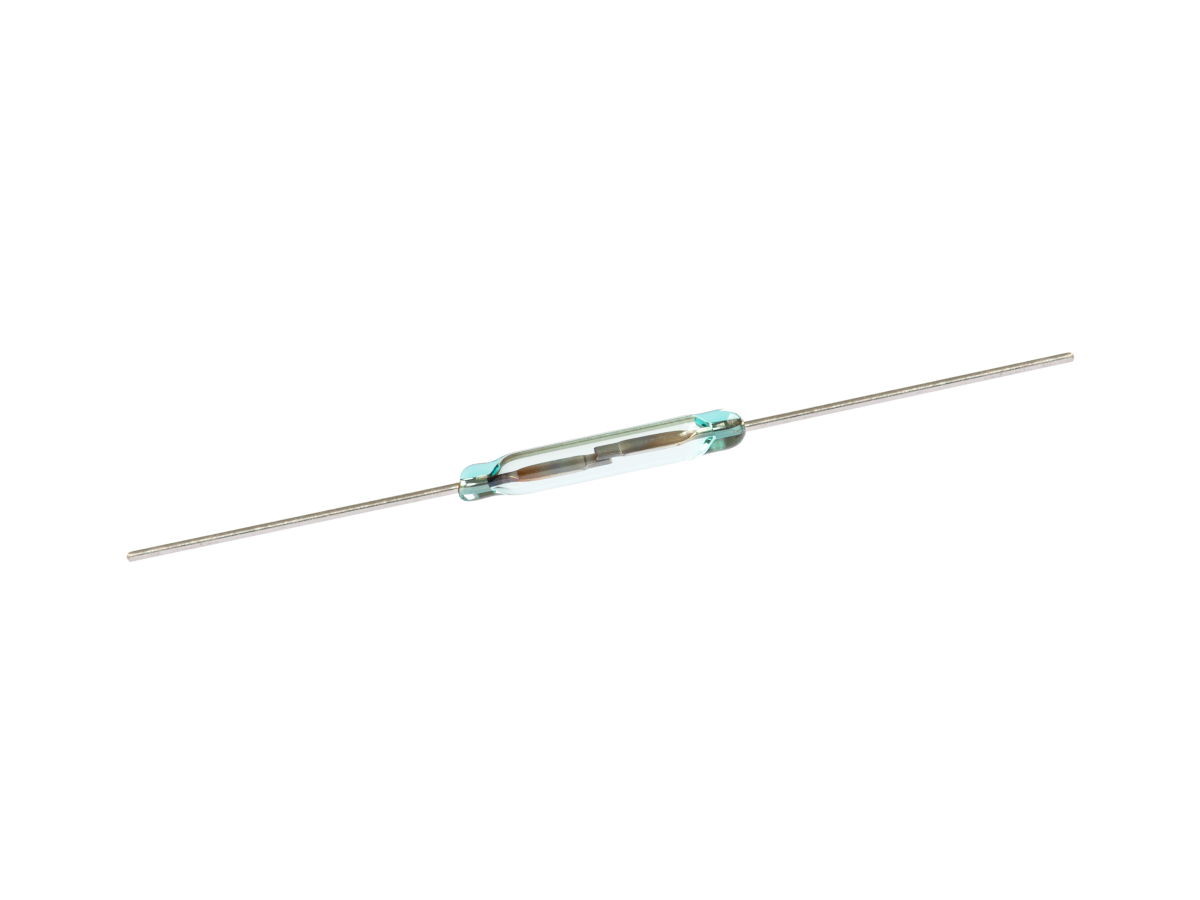

Reedschalter der Serie ORD624
Die Serie ORD624 ist ein Miniatur-SPST-NO (Form A) Reed-Schalter, der für Hochleistungsschaltungen in Anwendungen mit mittlerer Last entwickelt wurde. Mit einer Glaskörperlänge von 14,0 mm und einem Durchmesser von 2,2 mm unterstützt er Schaltspannungen bis zu 200 VDC und Ströme bis zu 0,5 A bei einer Nennleistung von 10 W.
Der unter Schutzgas hermetisch abgedichtete ORD624 gewährleistet langfristige Kontaktzuverlässigkeit und gleichbleibende Leistung über einen weiten Bereich von Betriebsbedingungen. Sein kompakter Formfaktor und seine robusten elektrischen Werte machen ihn ideal für den Einsatz in Industrie-, Verbraucher- und Automobilsystemen.
Normen und Zertifizierungen
- SPST-NO (Form A) Kontaktkonfiguration für einfaches Ein- und Ausschalten
- Kompaktes 14,0-mm-Glasgehäuse für platzsparende Integration
- Hermetisch versiegelte Kontakte in Inertgas für verbesserte Haltbarkeit und Korrosionsbeständigkeit
- Magnetisch betätigt, keine externe Stromversorgung erforderlich, ideal für Low-Power-Designs
- Ausgelegt für 10 W, 200 VDC und 0,5 A Schaltstrom für Anwendungen mit mittlerer Last
- Gerade Leitungskonfiguration für einfache Leiterplattenmontage und mechanische Stabilität

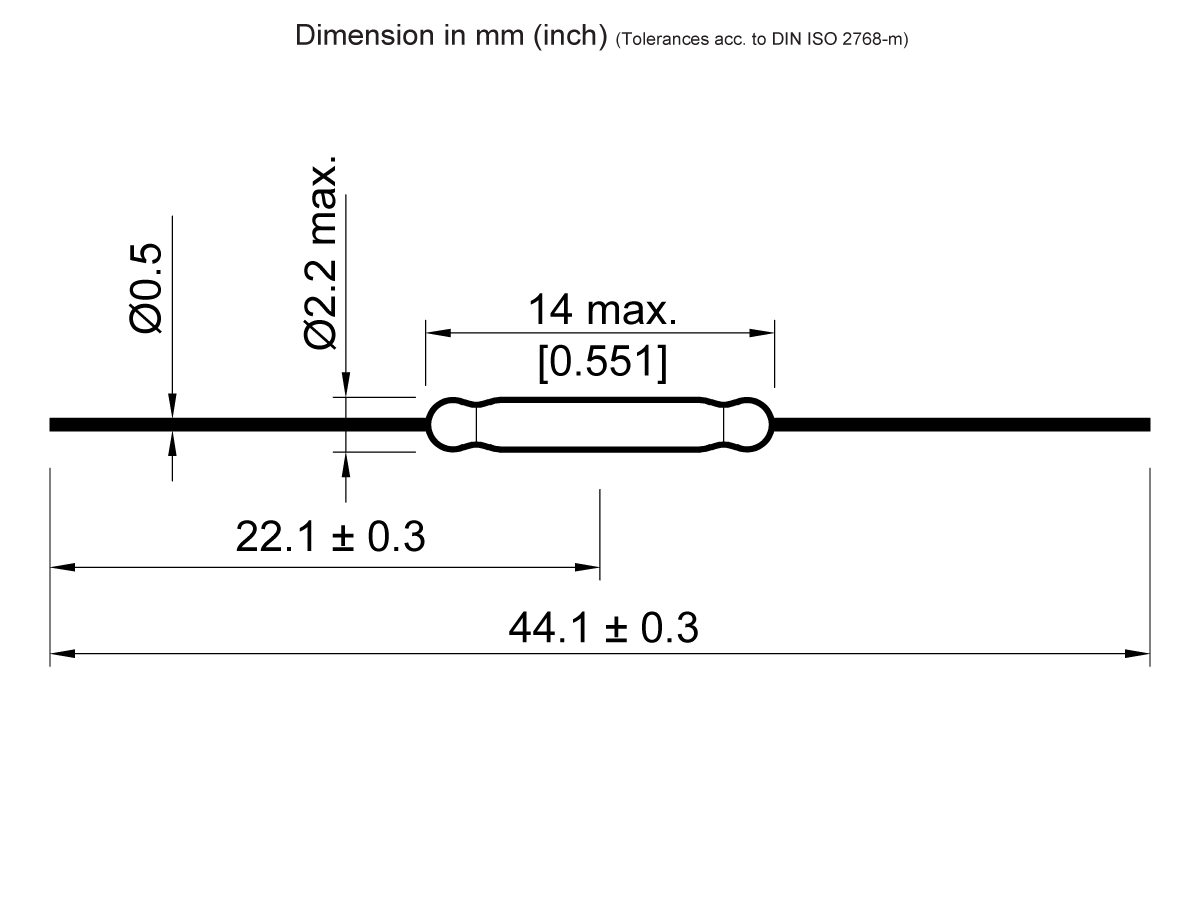

| Gesamtlänge mm (Zoll) | 44.3 (1.744) |
| Glaslänge max. mm (Zoll) | 14.0 (0.551) |
| Glas Durchm. Max. mm (Zoll) | 2.2 (0.086) |
| Durchmesser Blei mm (Zoll) | 0.5 (0.019) |
| Kontaktform | 1A (SPST) Normalerweise offen (N.O.) |
| Pull-In Bereich | 7-30 AT |
| Nennleistung Max. | 10W/200VDC/0,5 Ampere DC |
- Unterhaltungselektronik: Magnetische Deckelerkennung, Docking-Sensoren
- Sicherheitssysteme: Tür-/Fenstersensoren, Perimeteralarm
- Medizinische Geräte: Kompakte Sensorik in tragbaren Diagnosegeräten
- Industrielle Automatisierung: Positionserfassung, Antriebsrückmeldung
- Intelligente Haushaltsgeräte: Erkennung von Türverriegelungen, Überwachung von Flüssigkeitsständen
- Kfz-Systeme: Erkennung von Sicherheitsgurtschlössern, Erkennung von Flüssigkeitsständen
