Reed-Sensor der MK38-Serie

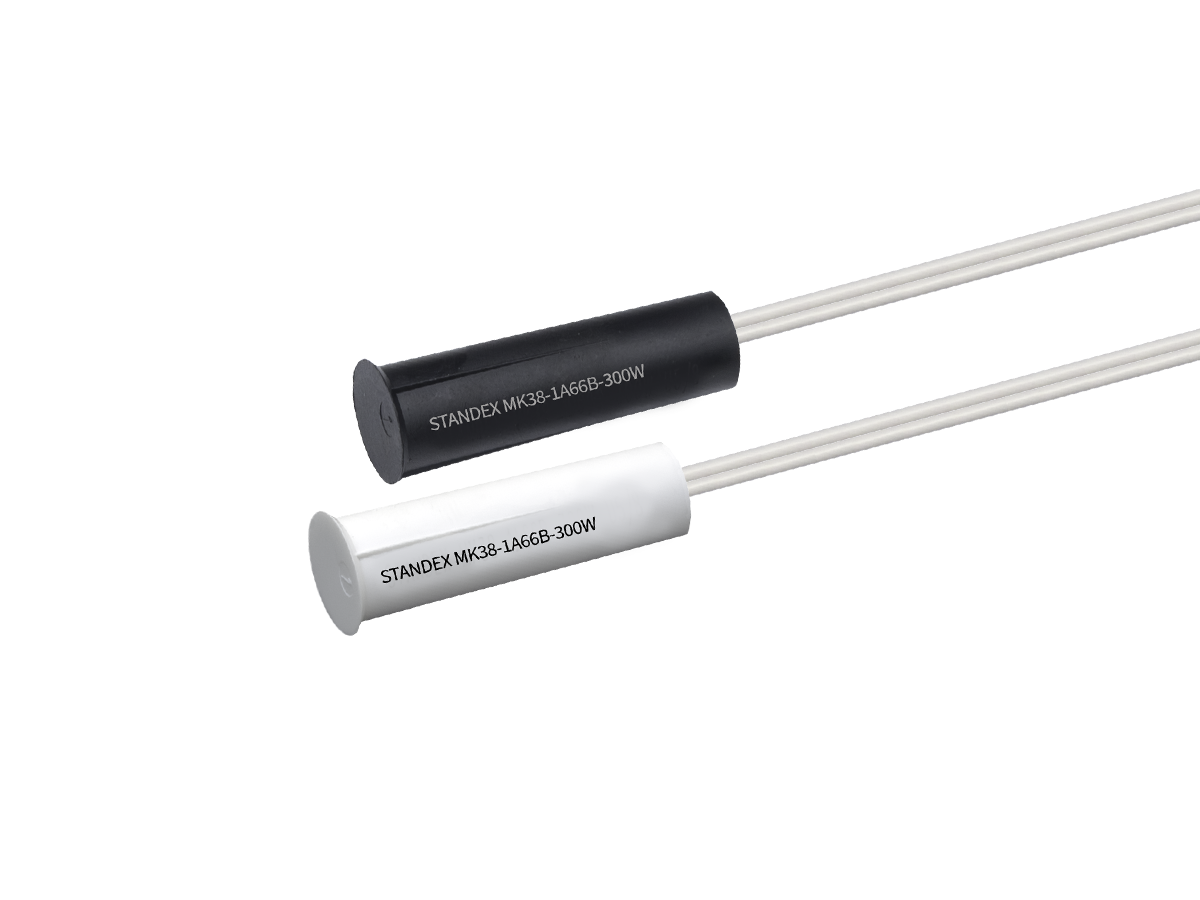

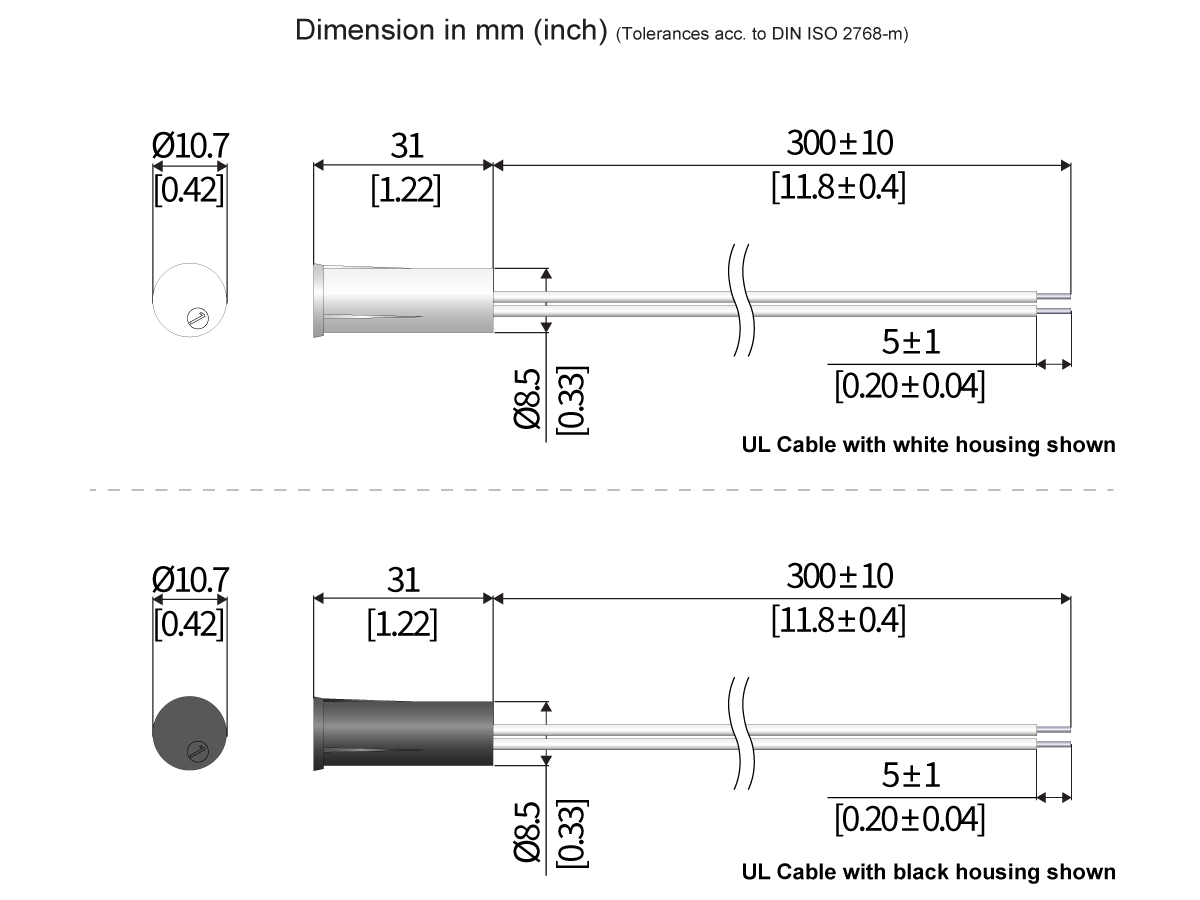

Der Reed-Sensor der Serie MK38 ist ein versenkter Magnetsensor, der für die Installation in einer ø3/8”-Bohrung oder – bei Verwendung eines Adapters – in einer ø3/4”-Bohrung ausgelegt ist. Der Sensor ist für eine Presspassungs-Montage konzipiert, bei der Quetschrippen verwendet werden, um den Sensor in der Montagebohrung zu halten, sowie ein passender Magnet zur Abstimmung. Gehäuse sind sowohl in Weiß als auch in Schwarz erhältlich, zudem gibt es Kabeloptionen: ein 2-adriges, UL-zertifiziertes Kabel oder ein VdS-konformes Kabel mit Sabotageschleife.ant Kabel mit Sabotageschleife.
Der Sensor wird üblicherweise mit dem passenden M38-Magneten kombiniert oder kann mit dem M36- und M37-Magneten für eine reduzierte Schaltentfernung gepaart werden.
- Schaltlogik als Schließer, Öffner und Wechsler (SPDT) verfügbar
- Nennwerte für Schließer: 10 Watt / 180 Volt / 0,5 Ampere
- Nennwerte für Schließer (hohe Leistung): 100 Watt / 300 Volt / 1,0 A
- Nennwerte für Öffner und SPDT: 3 W / 30 Volt / 0,2 A

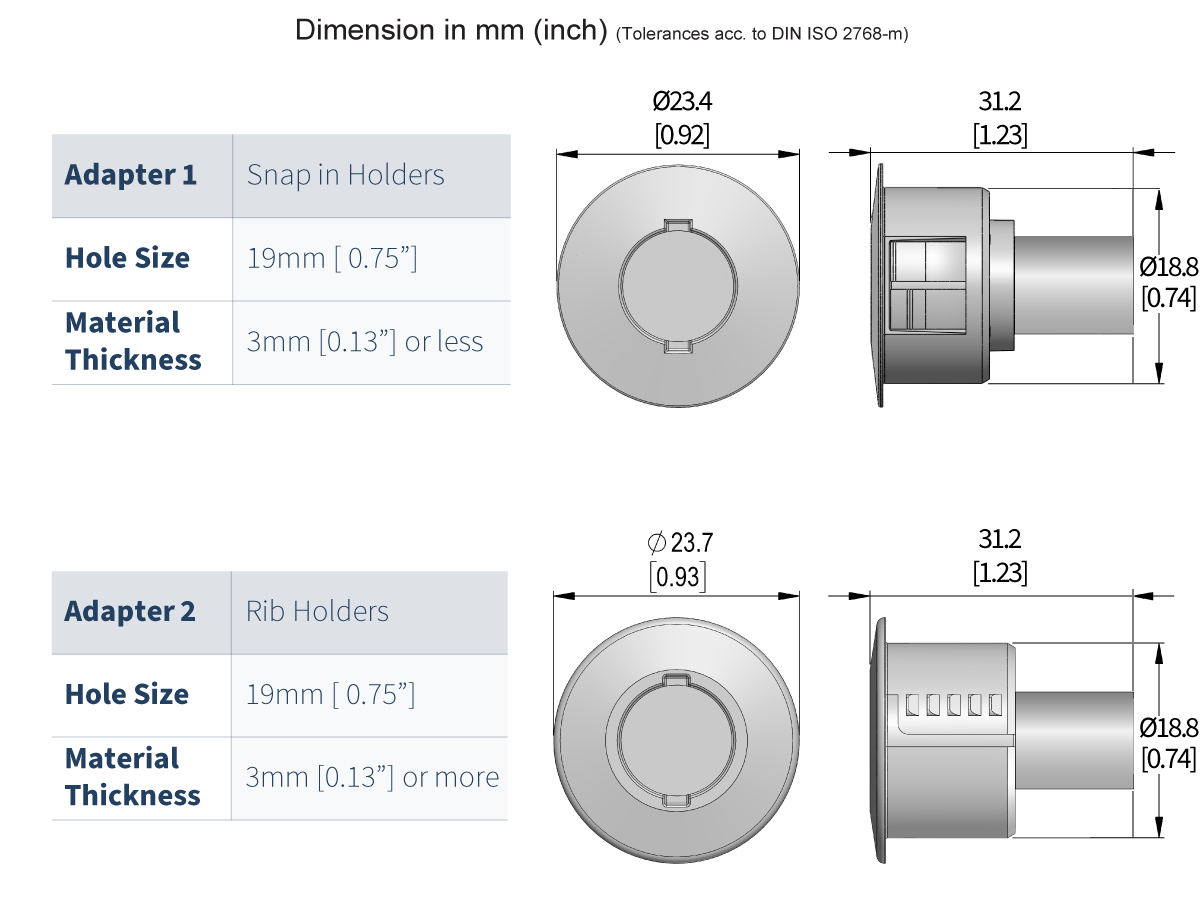

- Adapteroptionen verfügbar bei Installation in ferromagnetischem Material
- Anpassungsoptionen: Länge des Kabelbaums, Steckverbinderoptionen
- Sensor wird häufig mit passendem M38-Magneten kombiniert

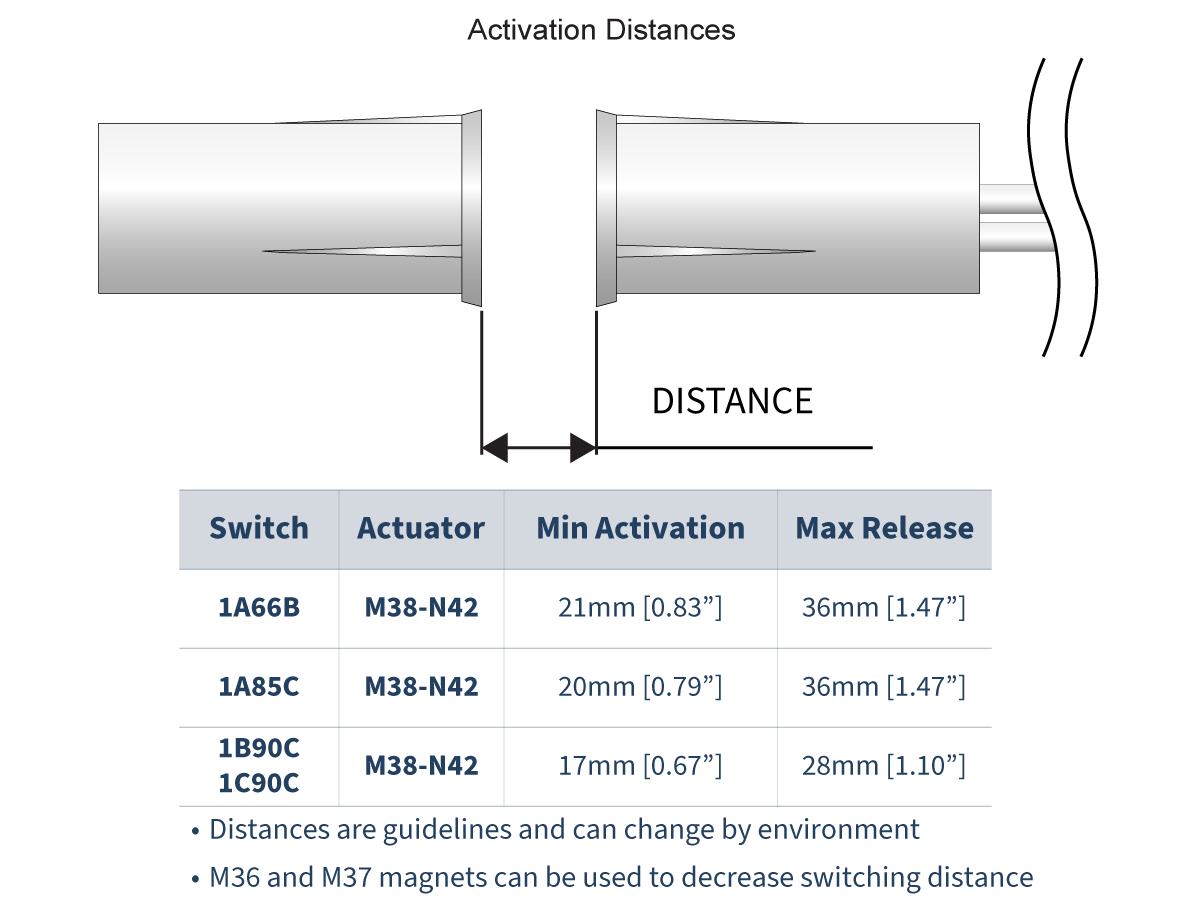

- Sensor kann mit M36- und M37-Magneten kombiniert werden, um den Schaltabstand zu reduzieren
| Betriebsbereich | 10-20 AT |
| Kontaktform | 1A (SPST) Normalerweise offen (N.O.) |
| Nennleistung max. | 10W/180VDC/0.5A |
| Nennleistung max. | 100W/300VDC/1.0A |
| Kontaktform | Kontaktform 1B (SPST) Normalerweise geschlossen (N.C.) 1C (SPDT) Einpoliger Wechsler |
| Nennleistung max. | 3W/30VDC/0.2A |
- Sicherheitspanels und Maschinensteuerungen
- Gebäudeautomation und Sicherheit
- Haushaltsgeräte
- Grenzstanderfassung
