PM-Serie Magnet

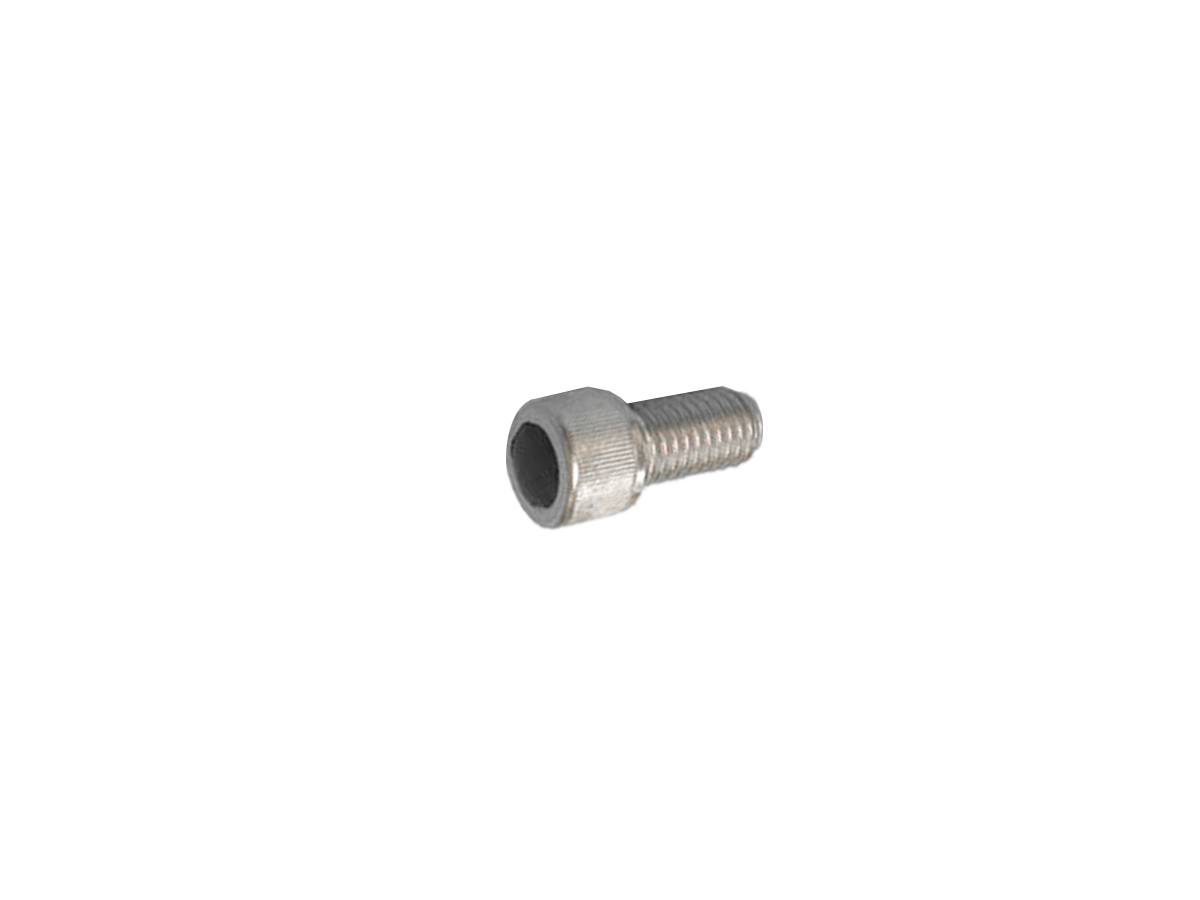

Der Magnet der PM-Serie ist ein hochfester Neodym-Magnet, der sicher in einer Edelstahl-Innensechskantschraube untergebracht ist und eine robuste und kompakte Lösung für Näherungssensoren und magnetische Auslöseanwendungen bietet. Diese Serie ist sowohl als Nordpol- als auch als Südpolversion erhältlich und bietet Flexibilität für polaritätsspezifische Abtastanforderungen.
Konstruktionshinweise:

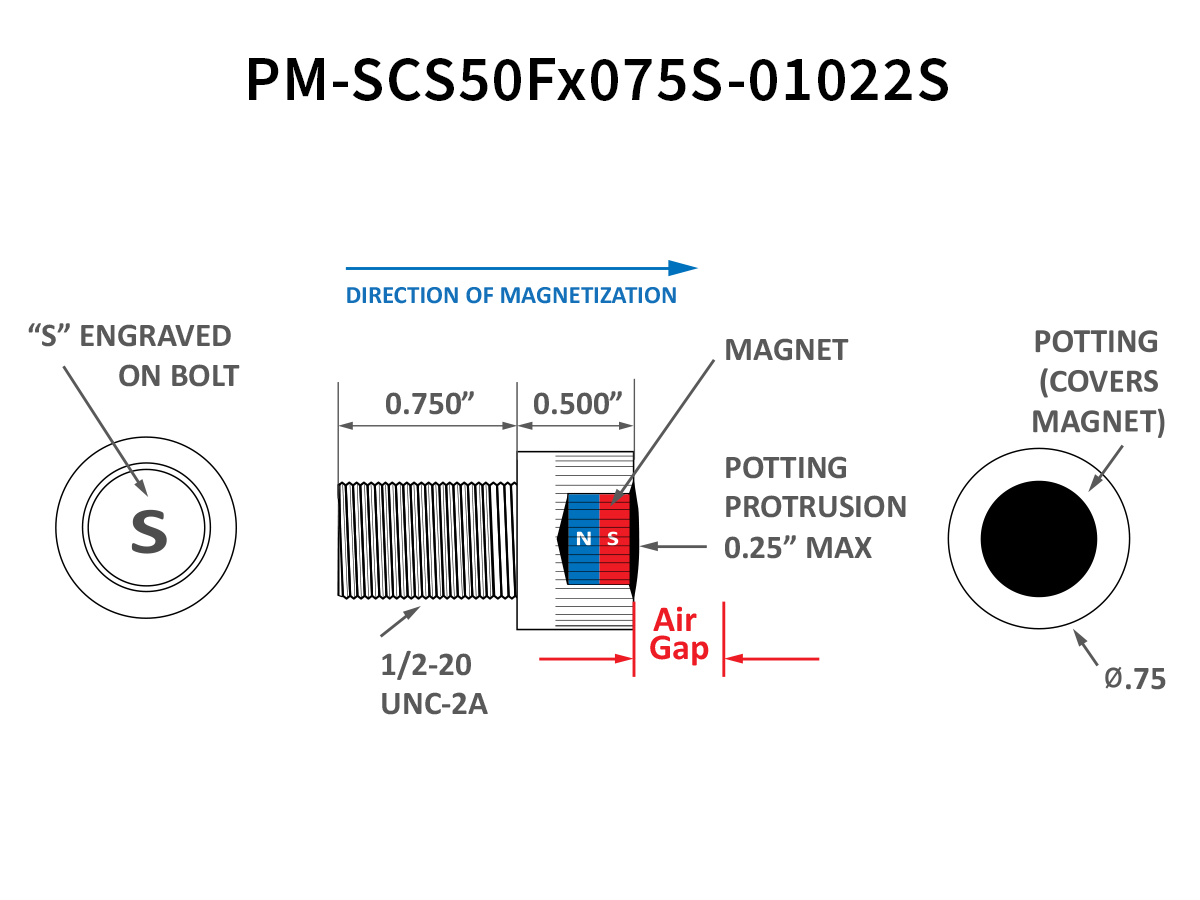

- Der Abstand ist von der Stirnseite des Sensors bis zur Oberfläche des Südpols des Magneten.
- Die deutliche Gravur „S“ auf der Südpolvariante oder „N“ für die Nordpolvariante gewährleistet eine schnelle visuelle Identifizierung während der Installation.
- Die Abstände sind berechnet und können von Teil zu Teil leicht variieren.
- Verwenden Sie bei der Installation nichtmagnetisches Befestigungsmaterial.
- Siehe Datenblatt des Sensors, um den Betriebsabstand zu bestimmen.
- Das Vorhandensein von Eisenmetallen in der Nähe des Magneten beeinflusst die Feldstärke am Sensorstandort.
- Das Vorhandensein von Stahl, Magneten oder elektromagnetischen Feldern wirkt sich auf den Betriebsspaltbereich aus.
Normen und Zertifizierungen
- Auswahl der Polarität: Wählen Sie zwischen Nord- und Südpolversionen, um die Sensorausrichtung oder die Systemanforderungen zu erfüllen.
- Eingravierte Markierung: Die eindeutige Gravur „S“ für die Südpolvariante oder „N“ für die Nordpolvariante gewährleistet eine schnelle visuelle Identifizierung während der Installation.
- Vergossene Konstruktion: Der Magnet ist sicher in das Bolzengehäuse eingebettet, um die Haltbarkeit und den Schutz vor Umwelteinflüssen zu erhöhen.
- Kompakte Integration: Ideal für Anwendungen, die eine Gewindemontagelösung mit eingebetteter Magnetfunktion erfordern.
| Materialkenndaten (25°C) | 300-01-022 NEO 35 SH |
| Art der Verarbeitung | Gesintert |
| BR Gauss | 11.700 Min. |
| HC Oersted | 11.000 Min. |
| HCI Oersted | 21.000 Min. |
| BH Max MGOE | 35 Typ. |
| BR Temp CO (%/°C) | -0,10 Typ. |
| Rückstoßfestigkeit (UREC) | 0,19% Typ. |
| TC Curie-Temperatur (°C) | 310 Typ. |
| Max. Betriebstemperatur (°C) | 150 Typ. |
| Beschichtung, NI (Mils) | 0,6 Typ. |
- Industrielle Automatisierung: Einsatz in Maschinen zur Positionserfassung und magnetischen Betätigung.
- Sicherheitssysteme: Ermöglicht die magnetische Auslösung in Zugangskontroll- und Alarmsystemen.
- Medizinische Geräte: Geeignet für berührungslose Abtastung in sterilen Umgebungen.
- Automobilsysteme: Lässt sich in Fahrzeugkomponenten zur Näherungserkennung integrieren.
- Robotik: Liefert präzise magnetische Referenzpunkte für die Bewegungssteuerung.
- Kundenspezifische Baugruppen: Ideal für OEMs, die eingebettete Magnete in mechanischen Befestigungselementen benötigen.
