Mikro-Power-Hall-Sensor der Serie MH21

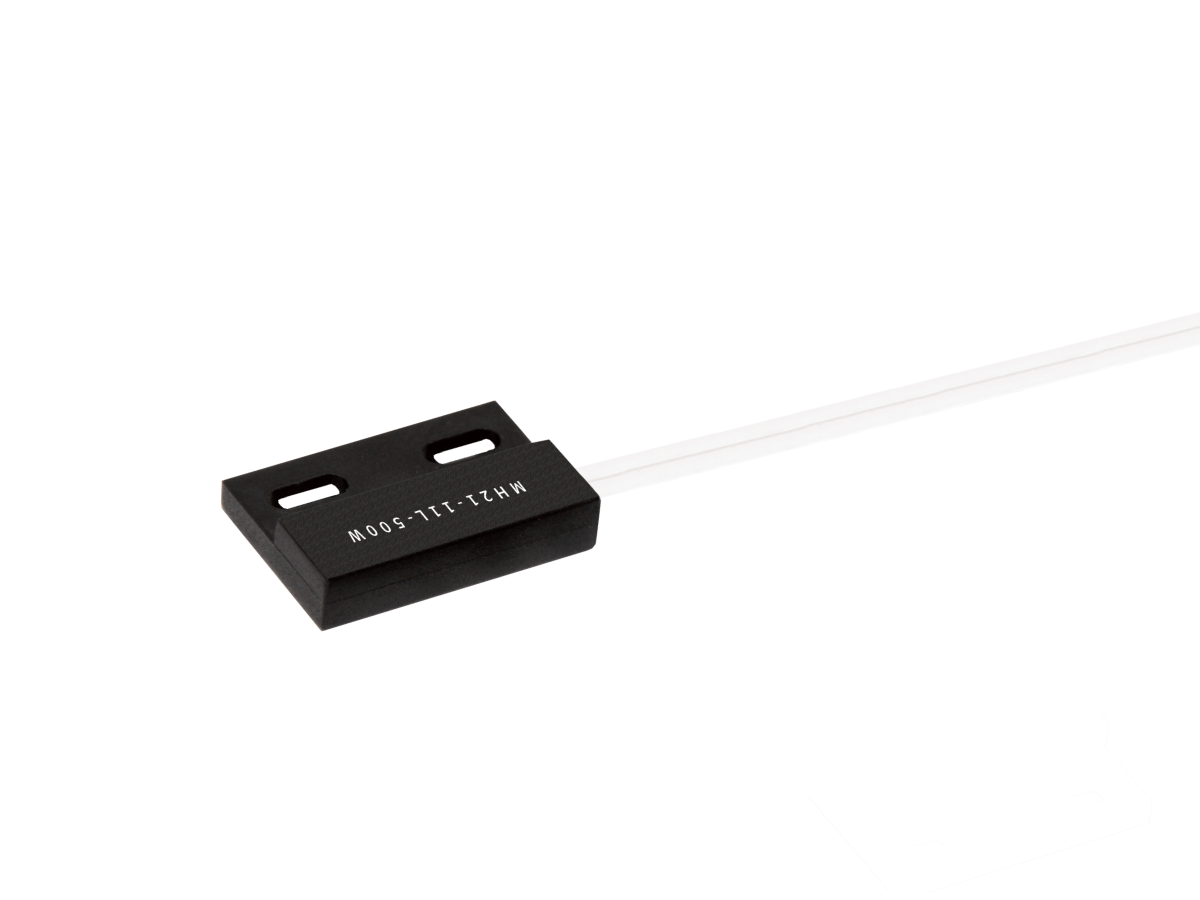

Die Hall-Effekt-Sensoren der Serie MH21 wurden für Präzision und Langlebigkeit in anspruchsvollen Umgebungen entwickelt. Untergebracht in einem robusten, angeflanschten, rechteckigen Gehäuse mit Kabelanschlüssen, bieten diese Sensoren Solid-State-Zuverlässigkeit und gleichbleibende Leistung über einen großen Temperaturbereich.

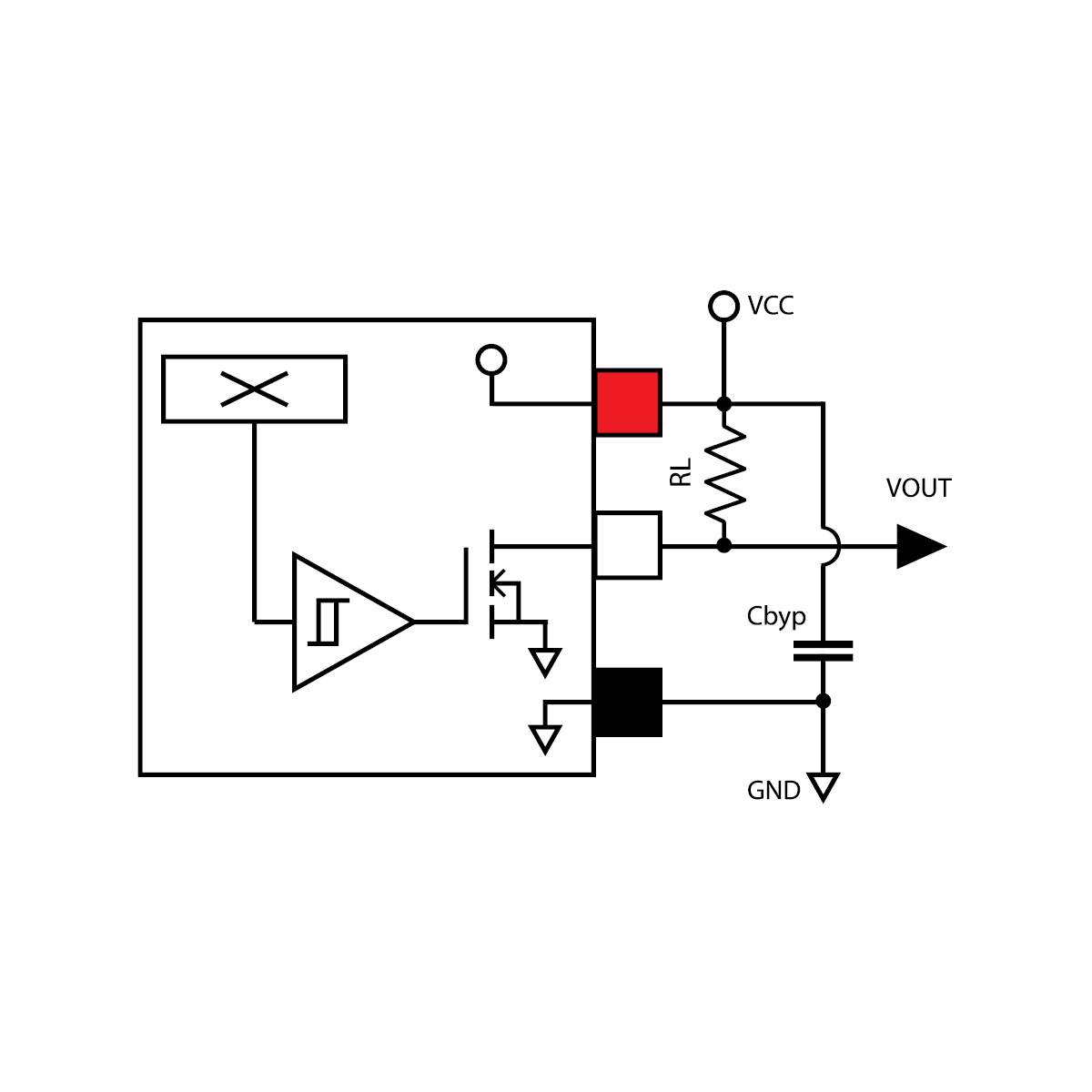

Hinweise zum Design:
- Fügen Sie einen externen Pull-up-Widerstand (RL) zwischen VCC und VOUT für einen sinkenden Ausgang hinzu.
- Verwenden Sie einen Bypass-Kondensator (CBYP) in der Nähe des Sensors, um das externe Rauschen zu minimieren.
Normen und Zertifizierungen
- Mehrere Ausgangsoptionen: Erhältlich in Schalt-, Verriegelungs- und Mikro-Stromversorgungskonfigurationen, um verschiedenen Anwendungsanforderungen gerecht zu werden.
- Niedriger Stromverbrauch: Micro-Power-Versionen arbeiten mit einem durchschnittlichen Strom von nur 5μA bei 2,5-3,5V und liegen damit deutlich unter dem Industriestandard.
- Hohe Temperaturbeständigkeit: Standardbetriebsbereich von -40°C bis +85°C, wobei auch Varianten für höhere Temperaturen erhältlich sind.
- Stabile Aktivierungspunkte: Gewährleistet eine gleichbleibende Messleistung auch bei schwankenden Umgebungsbedingungen.
- Kompakt & anpassbar: Ideal für platzbeschränkte Anwendungen mit flexiblen Designoptionen.
| Funktionstyp – S (Schalter), L (Verriegelung) | Standard (S) Schalter Verriegelung (L) Micro-power (nur Schalter) |
| Erfassungsbereich – Betätigen | Standard (S) Schalter 95G Verriegelung (L) 22G Mikro-Strom 37G |
| Erfassungsbereich – Auslösen | Standard (S) Schalter 70G Verriegelung (L) -23G Mikro-Stromversorgung 31G |
| Spannungsversorgung | Standard 3-24V, Mikro-Stromversorgung 2,5-3,5V |
| Stromzufuhr | Standard 4mA, Mikro-Stromversorgung 2mA |
| Ausgangs-Ableitstrom Max. | Standard 10μA, Mikro-Leistung 1μA |
| Ausgangsspannung Ein Typ. | Standard 185mV, Mikro-Strom 100mV |
| Zerhackungsfrequenz Typ. | Standard 800kHz, Mikro-Leistung 340kHz |
| Betriebstemperatur | -40 bis 85C (Versionen für höhere Temperaturen erhältlich) |
- Geschwindigkeitsabtastung
- Oberflächenmontierte Designs
- Programmierbare und polaritätsempfindliche Systeme
- Industrie-, Automobil- und Unterhaltungselektronik
