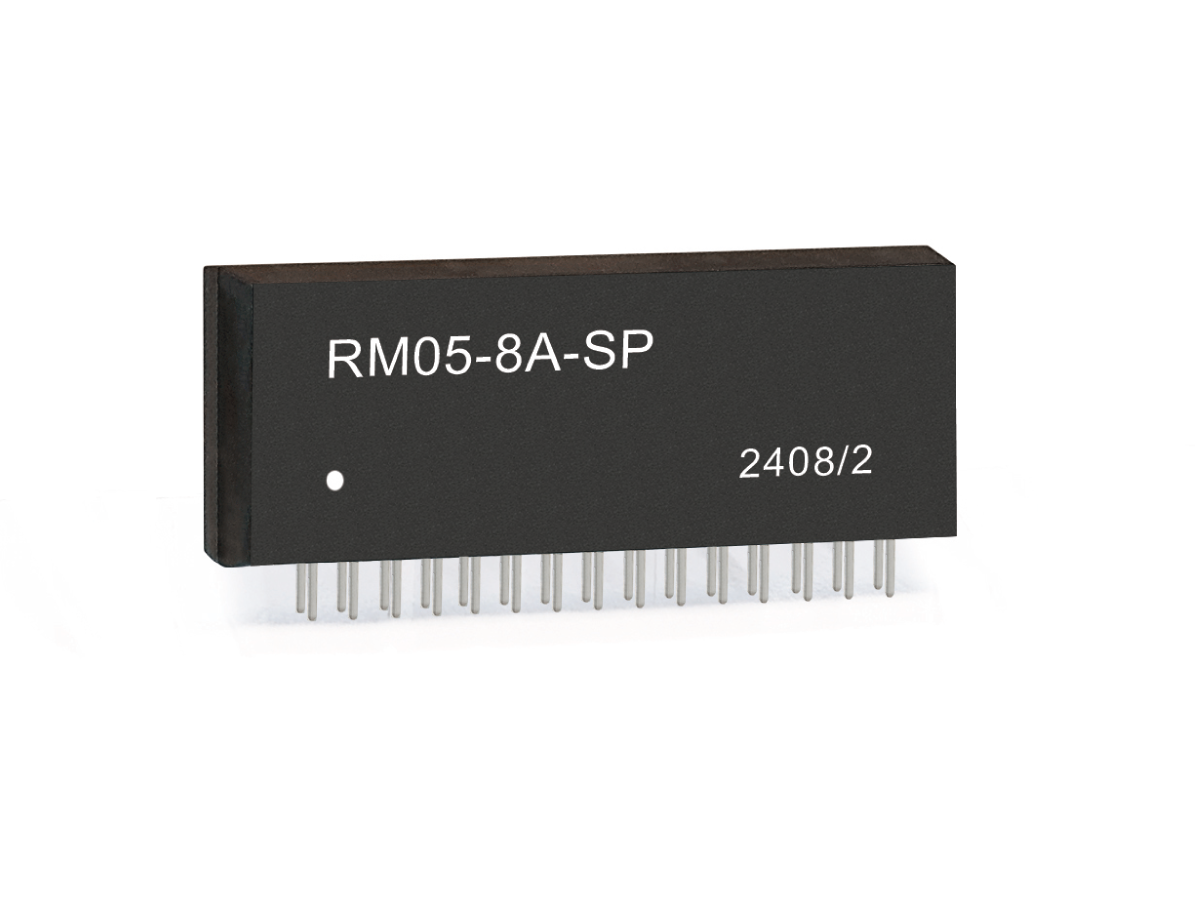

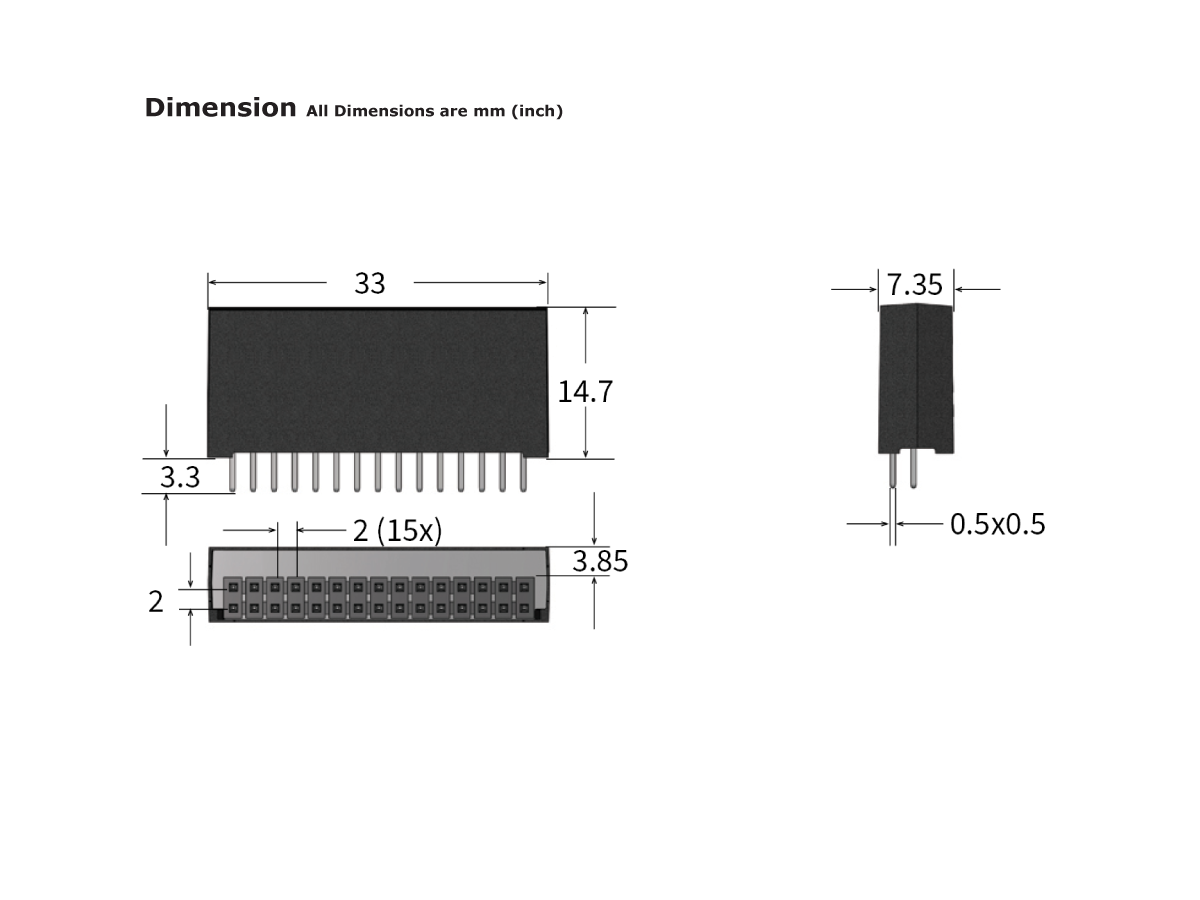

Bei der Serie RM05-8A-SP handelt es sich um ein ultraminiaturisiertes Reed-Relais-Modul mit niedrigem Profil, das für Leiterplattenanwendungen mit hoher Dichte entwickelt wurde, bei denen Platz, Leistung und Integration eine Rolle spielen. Mit einer 8-poligen SPST-NO (Form A)-Konfiguration und einem Standard-Dual-In-Line (DIL)-Pinout mit 2 mm Raster wurde dieses Modul entwickelt, um den Platz auf der Leiterplatte im Vergleich zum RM05-8A um 24 % zu reduzieren und gleichzeitig die Verdrahtungs- und Montagekosten zu senken.

Ausgestattet mit einer integrierten magnetischen Abschirmung, Diodenschutz und einem 8-Kanal-Relaistreiber (MAX4823) mit Rückschlagschutz und paralleler Aktivierungselektronik bietet die Serie RM05-8A-SP zuverlässige Schaltleistung in kompakten Test- und Messumgebungen.

Normen und Zertifizierungen

• Ultraminiatur 8-poliges Relaismodul für die Leiterplattenmontage mit hoher Packungsdichte
• Standard DIL Pin-out (2 mm Raster) für einfache Integration
• SPST-NO (Form A) Kontaktkonfiguration über 8 Kanäle
• Ausgelegt für 10 W, 170 VDC und 0,5 A Schaltleistung
• Spulenspannung: 5 VDC mit 500 Ω Spulenwiderstand
• Integrierte magnetische Abschirmung zur Signalisolierung
• Diodenschutz zur Spulenunterdrückung
• Eingebauter 8-Kanal-Relaistreiber (MAX4823) mit Rückschlagschutz
• Parallele Aktivierungselektronik für synchronisiertes Schalten
• 24% kleinere Grundfläche als RM05-8A für Platzersparnis
• Durchgangslochmontage (THT) für eine sichere Platzierung

• Automatisierte Prüfgeräte (ATE): Kompakte Relais-Arrays für Lastkarten
• Test- und Messsysteme: High-Density-Schaltungen in Präzisionsinstrumenten
• PCB-Designs mit hoher Packungsdichte: Platzsparende Relais-Integration
• Signal-Routing-Module: Zuverlässiges mehrkanaliges Schalten
• Industrielle Elektronik: Kostengünstige Relaissteuerung in eingebetteten Systemen
