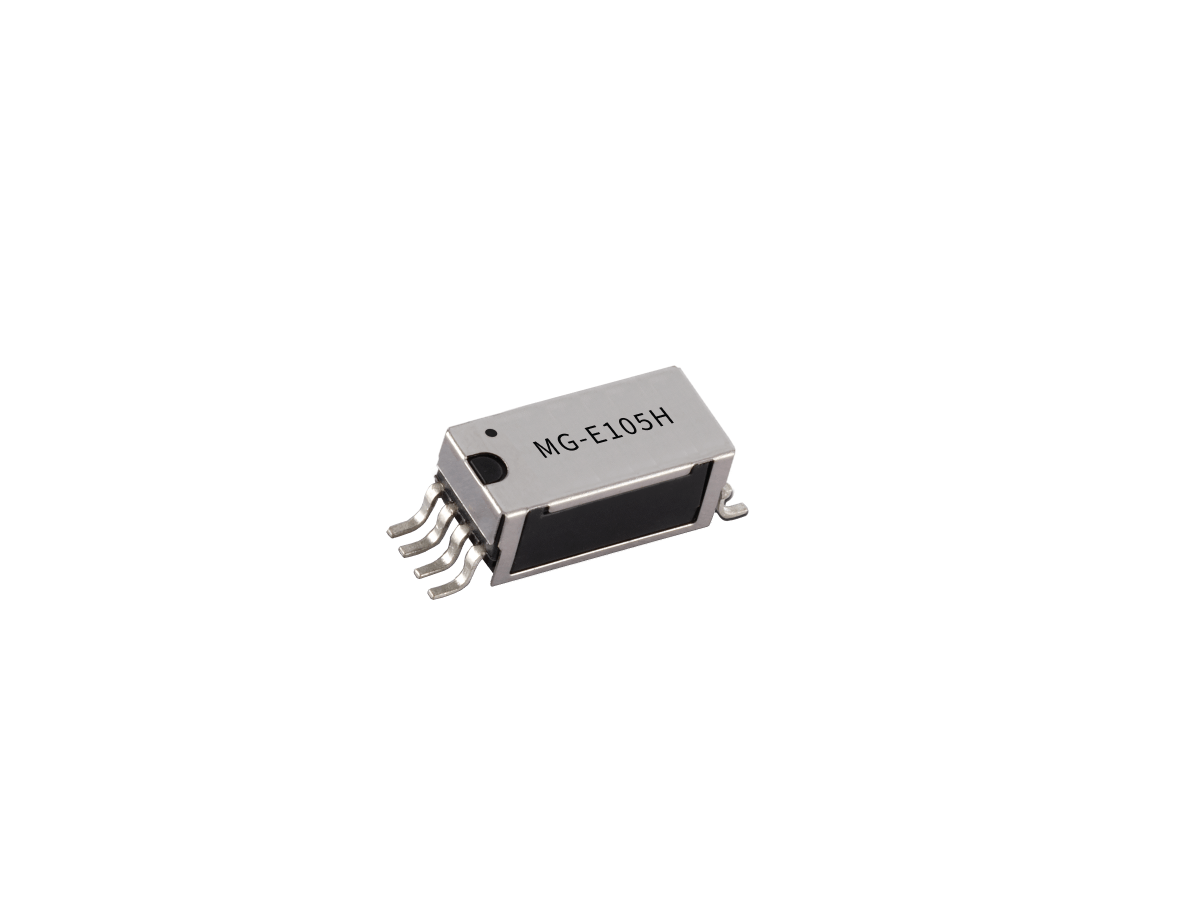

Die Serie M ist ein Miniatur-Hochfrequenz-Reed-Relais, das für präzises HF-Schalten in platzbeschränkten Umgebungen entwickelt wurde. Die M-Serie ist mit einer koaxialen Abschirmung ausgestattet, um eine konsistente 50-Ω-Impedanz aufrechtzuerhalten, und bietet eine außergewöhnliche HF-Leistung bis zu 4 GHz, wobei eine optionale Version bis zu 5,5 GHz unterstützt. Das kompakte, oberflächenmontierbare Design reduziert den Platzbedarf auf der Leiterplatte erheblich und bietet gleichzeitig eine robuste Kontaktleistung von 10 W.

Die Serie M ist in der Kontaktkonfiguration SPST-NO (Form A) erhältlich und unterstützt Spulenspannungen von 3,3 VDC, 5 VDC und 12 VDC. Sie sind in Gull-Wing- und J-Lead-Gehäusen erhältlich, mit optionalen axialen Anschlüssen und einer Spannungsfestigkeit von bis zu 1500 V auf Anfrage. Diese Serie wird aufgrund ihrer Zuverlässigkeit, Abschirmungswirkung und langen Lebensdauer häufig in ATE-, Telekommunikations- und Wireless-Anwendungen eingesetzt.

• Miniatur-Oberflächenmontage-Design für PCB-Layouts mit hoher Dichte
• SPST-NO (Form A) Kontaktkonfiguration
• Ausgelegt für 10 W, 100 VDC und 0,5 A Schaltleistung
• Optionen für die Spulenspannung: 3,3 VDC, 5 VDC und 12 VDC
• RF-Leistung: Bis zu 4 GHz Standard, 5,5 GHz optional
• Koaxiale Abschirmung für 50Ω Impedanz und geringe Einfügungsdämpfung

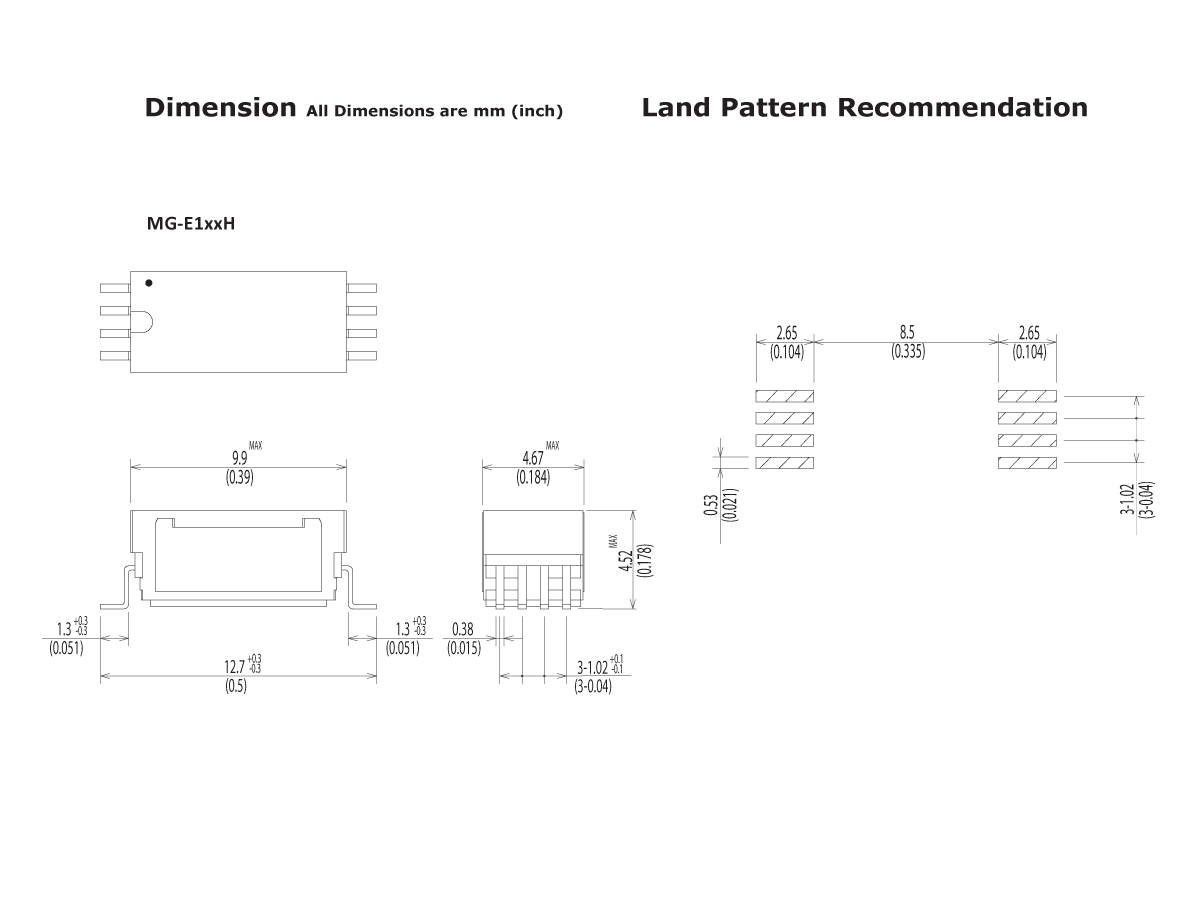

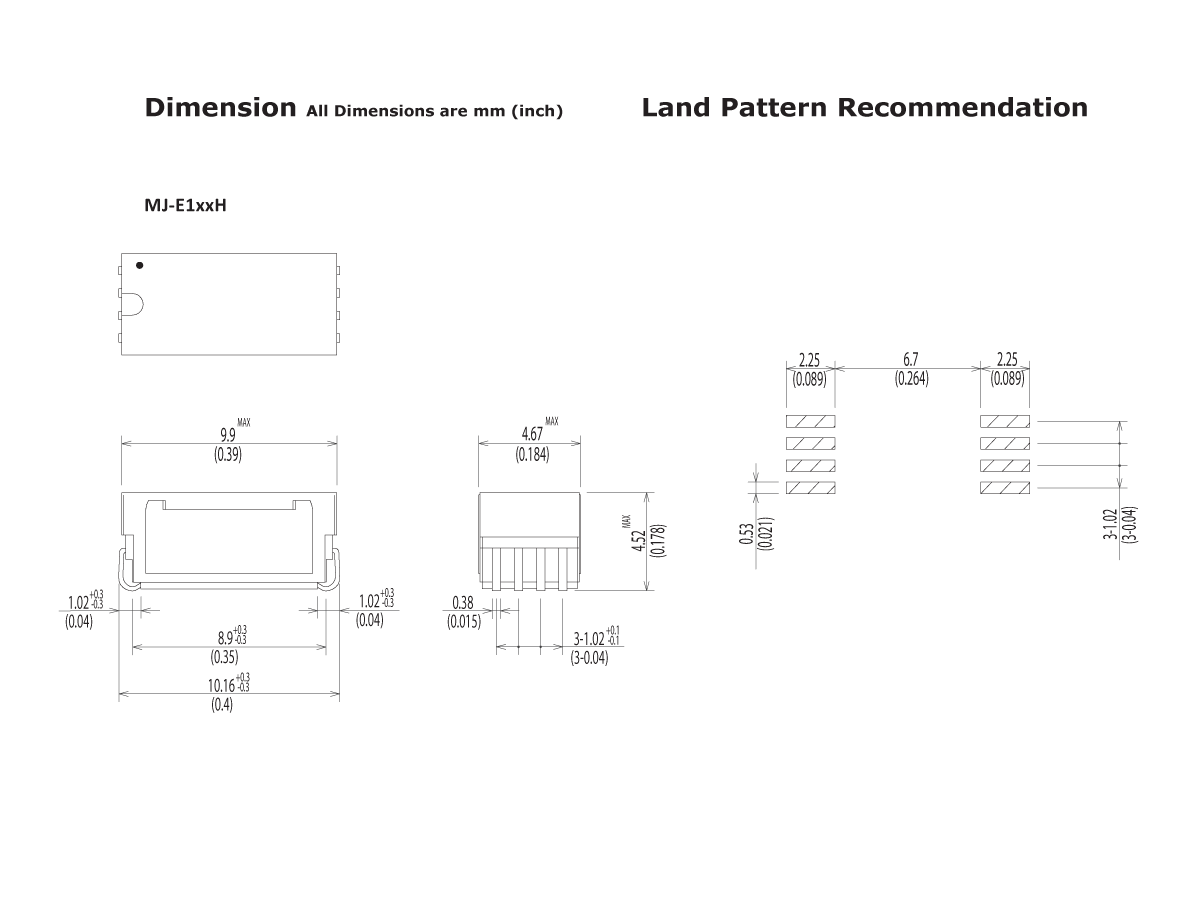

• Montage-Optionen: Gull-Wing und J-Lead SMD-Gehäuse
• Optionale Merkmale: Axiale Leitungen und 1500 V Durchschlagsfestigkeit
• Lange Produktlebensdauer für anspruchsvolle Test- und Kommunikationsumgebungen

• Automatisierte Testausrüstung (ATE): RF-Schaltung in Pin-Elektronik und PMU-Schaltungen
• Halbleiterprüfung: IC-Wafer-Level-Diagnose und funktionale PCB-Tests
• Telekommunikation: Hochfrequenz-Signalrouting in drahtlosen Modulen
• Datenerfassungssysteme: Zuverlässiges Schalten in kompakten Designs
• Drahtlose Kommunikation: Hohe RF-Leistung in dichten Relais-Arrays
• Instrumentierung und Messtechnik: Präzises RF-Schalten in Analysegeräten
