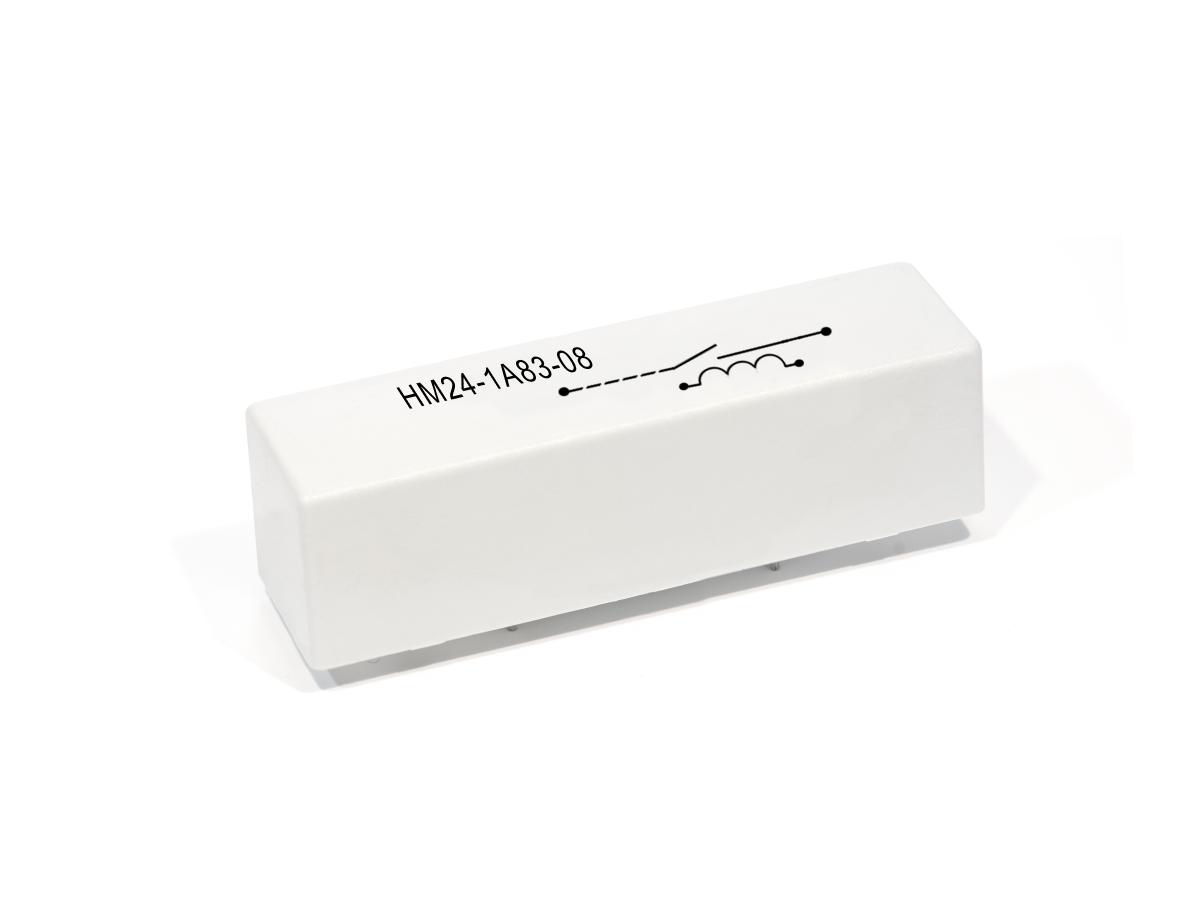

Die Serie HM ist ein Hochspannungsreedrelais, das für präzises Schalten in extremen Isolationsumgebungen entwickelt wurde. Sie können bis zu 10.000 VDC schalten und widerstehen Durchbruchspannungen von bis zu 15.000 VDC. Die Serie HM ist ideal für Anwendungen, die eine robuste dielektrische Festigkeit und minimale Leckage erfordern, wie z. B. medizinische Geräte, Kabeltests und automatische Testsysteme.

Die Serie HM ist für eine lange Lebensdauer in Epoxidharz eingegossen und in mehreren Leiterplattenstiftkonfigurationen erhältlich. Sie bietet flexible Montageoptionen, einschließlich Durchgangsloch- und Axialleitungsformate. Sie unterstützen SPST-NO (Form A), SPST-NC (Form B) und rastende (Form E) Kontaktformen mit Spulenspannungen von 5 VDC, 12 VDC und 24 VDC. Die Serie HM ist für eine Leistung von bis zu 50 W und 3 A ausgelegt und verfügt über Leckageabstände von mehr als 32 mm, was sie zu einem zuverlässigen Ersatz für quecksilberberührte Relais in Hochspannungsanwendungen macht.

Normen und Zertifizierungen

• Hochspannungsschaltung bis zu 10.000 VDC; Durchbruchspannung bis zu 15.000 VDC
• SPST-NO-, SPST-NC- und selbsthaltende Kontaktkonfigurationen
• Ausgelegt für 50 W und 3 A für Hochleistungsanwendungen
• Optionen für Spulenspannung: 5 VDC, 12 VDC, 24 VDC
• Epoxidgekapselt mit mehreren PCB-Stiftanordnungen
• Optionale Hochspannungskabel für direkte Verdrahtung
• Leckageabstand >32 mm für verbesserte Isolierung
• Optionen für Durchgangsloch- und Axialmontage
• Idealer Ersatz für quecksilberberührte Relais

• Medizinische Ausrüstung: Defibrillatoren, elektrochirurgische Generatoren und Hochspannungsisolierung
• Kabelprüfsysteme: Zuverlässiges Schalten für Isolations- und Durchschlagsprüfungen
• Prüfung und Messung (ATE): Hochspannungsschaltungen in automatisierten Testumgebungen
• Industrielle Steuerungen: Hochspannungsrelaissteuerung in Strom- und Energiesystemen
• Hochspannungsforschung: Präzisionsschaltung in Labor- und Versuchsaufbauten
