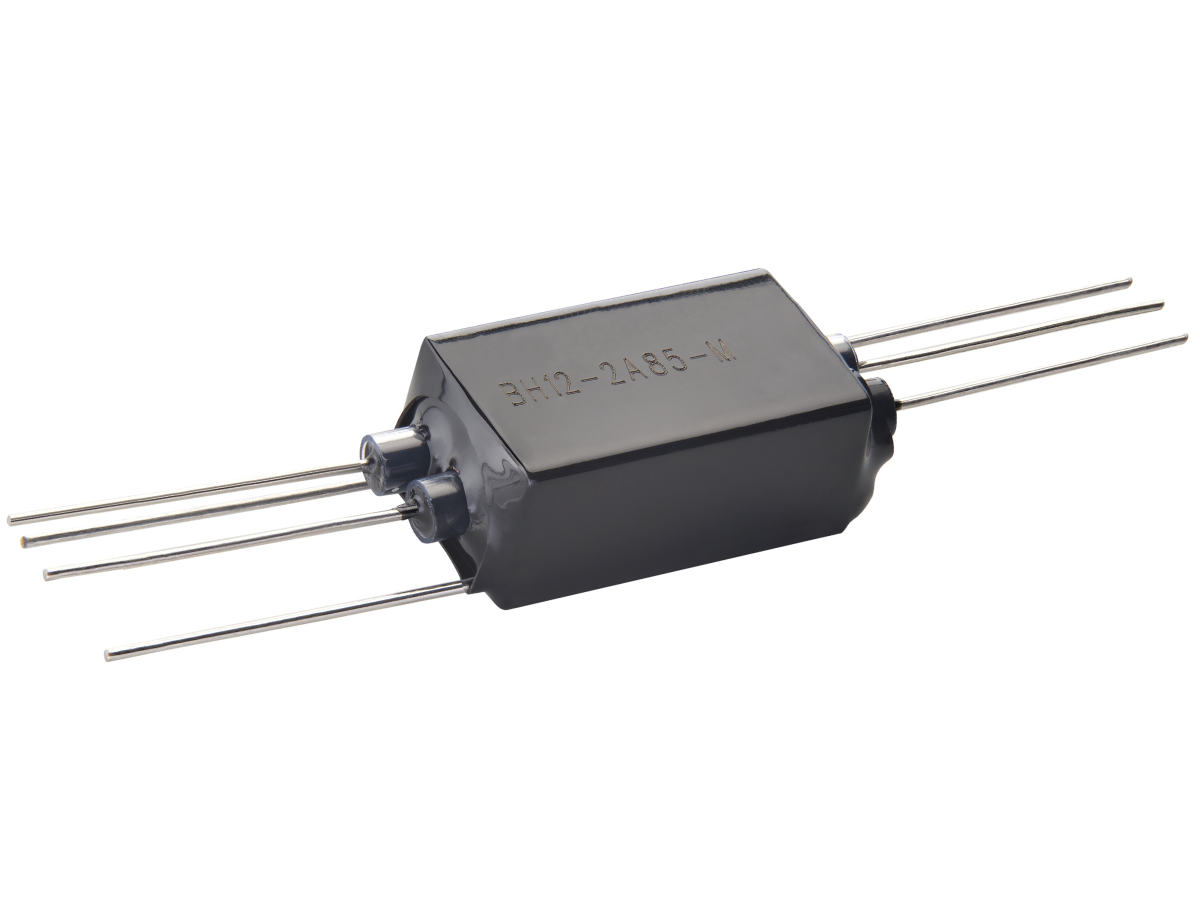

Reedrelais der Serie BH
Die BH-Serie ist ein Hochleistungsreedrelais mit hoher Isolierung, das für Präzisionsschaltungen in anspruchsvollen Test- und Messumgebungen entwickelt wurde. Die BH-Serie kann bis zu 1 kVDC mit einer Durchbruchspannung von 3 kVDC und mehr schalten und bietet einen extrem niedrigen Ableitstrom im Picoampere-Bereich sowie einen Isolationswiderstand von bis zu 10 TΩ, wodurch sie sich ideal für Hochspannungs- und Hochpräzisionsanwendungen eignet.
Die BH-Serie ist mit einer integrierten elektrostatischen Abschirmung und axialen Schalteranschlüssen ausgestattet und gewährleistet so minimale Interferenzen und eine hochdichte Montage. Sie ist in SPST-NO-Konfigurationen (Form A) mit bis zu 4 Schaltern pro Relais erhältlich und unterstützt Spulenspannungen von 5 VDC, 12 VDC und 24 VDC sowie eine Nennleistung von bis zu 100 W. Ihr robustes Design mit trockenen Schaltern und die magnetische Abschirmung machen sie zu einer zuverlässigen Alternative zu quecksilberbenetzten Relais in automatisierten Prüfgeräten und Halbleitertests.
Normen und Zertifizierungen
- Hohe Schaltspannung von bis zu 1 kVDC
- Durchschlagsspannung von 3 kVDC und höher über offenen Kontakten
- Hoher Isolationswiderstand von bis zu 10 TΩ für extrem niedrigen Ableitstrom
- Mehrkanaliger Trockenschalter mit bis zu 4 Form-A-Schaltern
- Integrierte elektrostatische Abschirmung für verbesserte Isolierung
- Magnetische Abschirmung für PCB-Bestückung mit hoher Dichte
- Niedriger Kontaktwiderstand (ON-Widerstand) für zuverlässige Signalintegrität
- Durchgangslochmontage für sichere und stabile Integration
- RoHS- und REACH-konform für globale Umweltstandards
| Durchschlagsspannung | 3kVDC und mehr |
| Spulenspannung (VDC) | 5, 12, 24 |
| Spulenwiderstand (Ω) | 100-1600 |
| Kontaktform | 1A-4A (SPST) Normalerweise offen (N.O.) |
| Nennleistung Max. | 100W/1000VDC/1A |
- Automatisierte Prüfgeräte (ATE): Hochspannungsschaltung und Signalrouting
- Halbleiterprüfung: Präzisionsisolierung und Schalten mit geringem Leckstrom
- Hochpräzise Prüfgeräte: Zuverlässige Leistung in empfindlichen Messsystemen
- Industrielle Allzweckgeräte: Steuerung von Hochspannungsrelais in industriellen Umgebungen
- Test- und Messsysteme: Signalintegrität und Isolierung in Laborinstrumenten
- Ersatz für Quecksilberrelais: Sichere und zuverlässige Alternative für ältere Systeme
