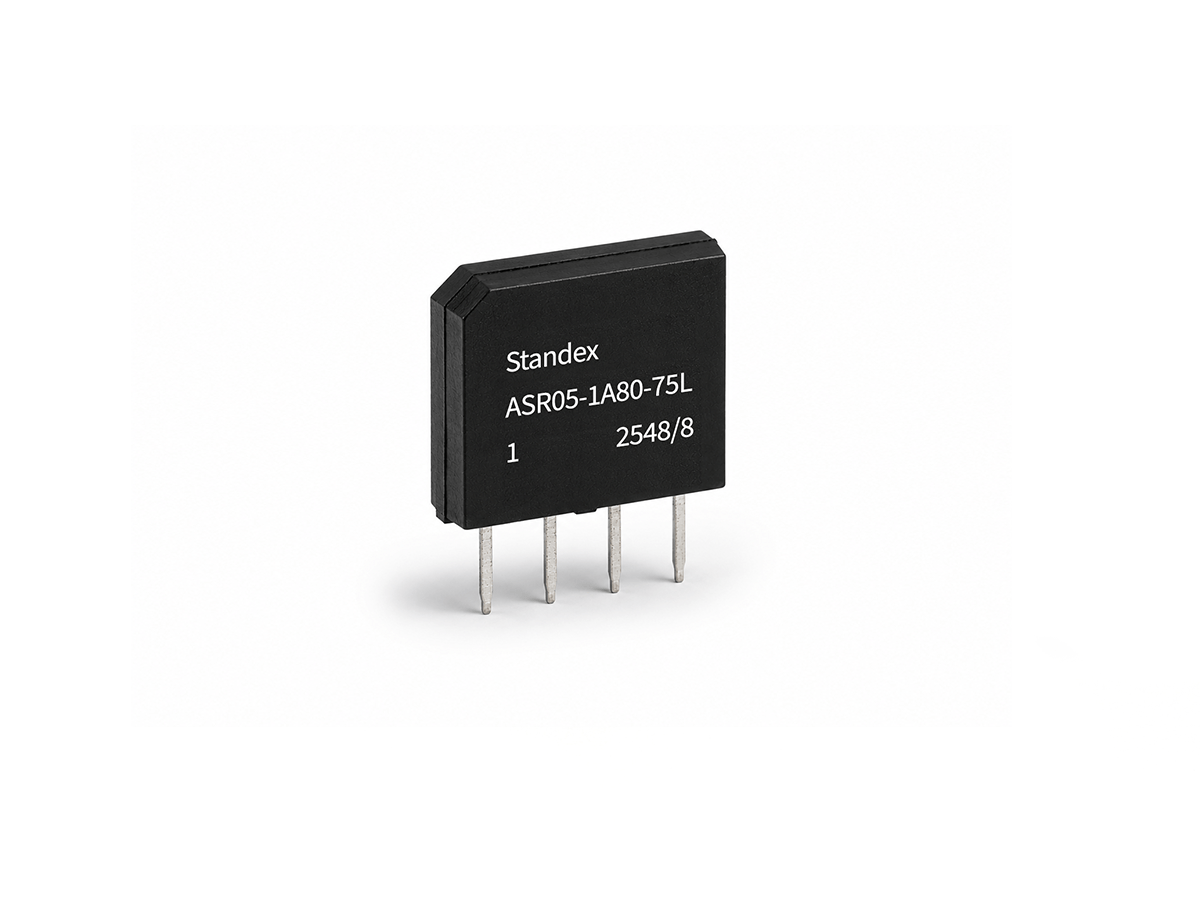

Reed-Relais der ASR-Serie
Die ASR Series ist ein ultraminiaturisiertes, messgerätetaugliches Reed-Relais, das für hochdichte PCB-Layouts und präzises Schalten in kompakten elektronischen Systemen ausgelegt ist. Die ASR Series ist ideal für eng gestapelte Matrizen in Test- und Messtechnik, Telekommunikation und Sicherheitsanwendungen.
In einem Micro-Single-In-Line-(SIL)-Gehäuse untergebracht, verfügt die ASR Series über eine SPST-NO-(Form 1A)-Kontaktkonfiguration und unterstützt Spulenspannungen von 5 VDC bei einem Spulenwiderstand bis zu 200 mΩ. Mit Nennwerten bis zu 10 W, 170 VDC und 0,5 A umfasst sie eine interne magnetische Abschirmung sowie optionalen Diodenschutz für verbesserte Signalintegrität und Zuverlässigkeit. Die UL-Zertifizierung stellt die Einhaltung globaler Sicherheitsstandards sicher.
- SPST-NO (Form 1A) Kontaktkonfiguration
- Ausgelegt für 10 W, 170 VDC und 0,5 A Schaltkapazität
- Spulenspannung: 5 VDC
- Spulenwiderstand: 200 mΩ
- Interne magnetische Abschirmung zur Signalisolierung
- Optionaler Diodenschutz zur Spulenunterdrückung
- UL-Konformitätszertifikat zur Sicherheitsgewährleistung
- Durchsteckmontage (THT) für eine sichere PCB-Integration
- Optimiert für hochdichte Relaismatrizen
| Spulenspannung (VDC) | 5 |
| Spulenwiderstand (mΩ) | 200 |
| Kontaktform | 1A (SPST) Schließer (N.O.) |
| Nennleistung max. | 10W/170VDC/0.5A |
- Test & Messung (ATE): Kompakte Relais-Arrays für präzises Schalten
- Telekommunikation: Signalweiterleitung in miniaturisierten Netzwerkmodulen
- Sicherheitssysteme: Zuverlässiges Schalten in Alarm- und Zutrittskontrollgeräten
- Industrieelektronik: Platzsparende Relaisintegration in Embedded-Systemen
- Medizinische Geräte: Kompakte Relaissteuerung in Diagnosegeräten
