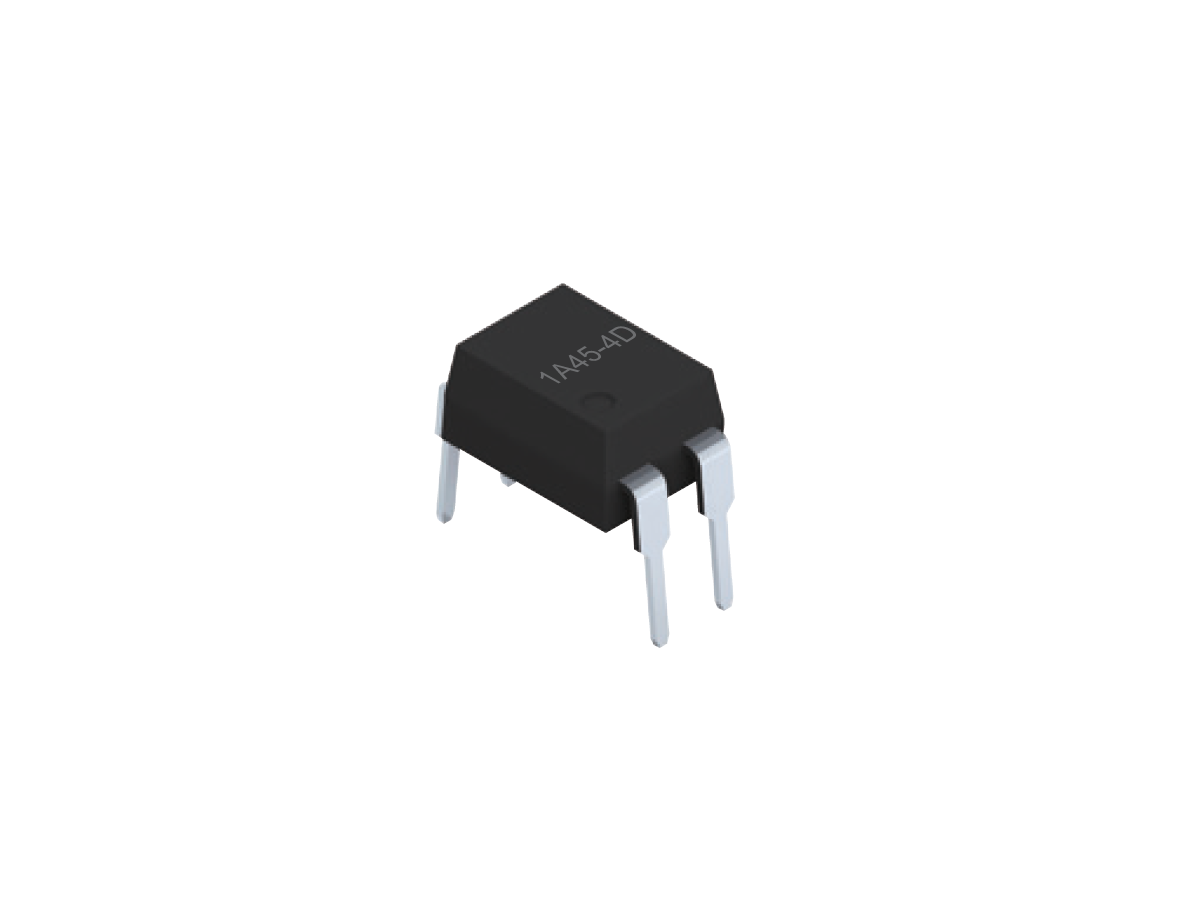

SMP-45 Foto-MOSFET-Relais
Die Serie SMP-45 ist ein universell einsetzbares Halbleiter-Photo-MOSFET-Relais, das für kompakte, leistungsstarke elektronische Systeme entwickelt wurde. Es ist in SOP-, SMD- und DIP-Gehäusen erhältlich und unterstützt Schaltvorgänge bis zu 60 V AC oder Peak DC und Lastströme bis zu 200 mA, wodurch es sich ideal für Anwendungen mit geringer bis mittlerer Leistung eignet, die hohe Zuverlässigkeit und schnelles Schalten erfordern.
Mit einem typischen Einschaltwiderstand von 3 Ω, einer extrem niedrigen Ausgangskapazität von 1,3 pF und einem minimalen Leckstrom im Aus-Zustand von 1 µA gewährleistet die Serie SMP-45 saubere Signalübergänge und hohe Signalintegrität. Das Solid-State-Design verhindert Kontaktprellen und mechanischen Verschleiß und bietet eine hervorragende Beständigkeit gegen Stöße, Vibrationen und Umweltverschmutzungen.
Diese Serie ist für das Schalten von Analogsignalen mit niedrigem Pegel und von Lasten mit höherem Pegel wie LEDs, Relais, Magneten und Lampen optimiert. Die hohe Isolierung zwischen Eingang und Ausgang und die lange Lebensdauer machen sie zu einer zuverlässigen Lösung für Industrie-, Automobil-, Medizin- und Testumgebungen.
Normen und Zertifizierungen
- Halbleiterschaltung ohne Kontaktprellen oder mechanische Beeinträchtigung
- Niederspannungsschaltfähigkeit (bis zu 60 V AC/DC)
- Ultra-niedrige Ausgangskapazität (1,3 pF) für saubere Signalübergänge
- Minimale Leckage im Aus-Zustand (1 µA) für hohe Signaltreue
- Hohe Eingang-Ausgang-Isolation für sichere Schaltungstrennung

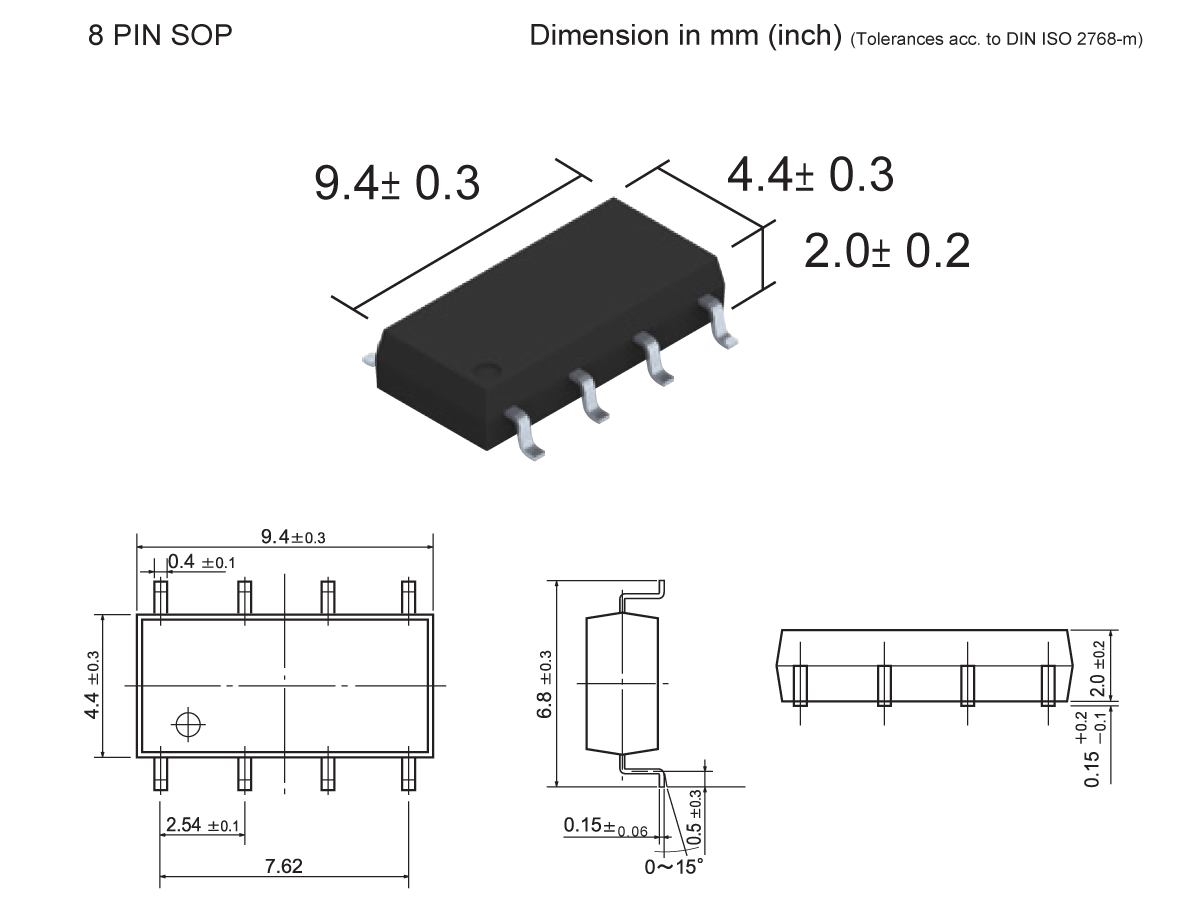

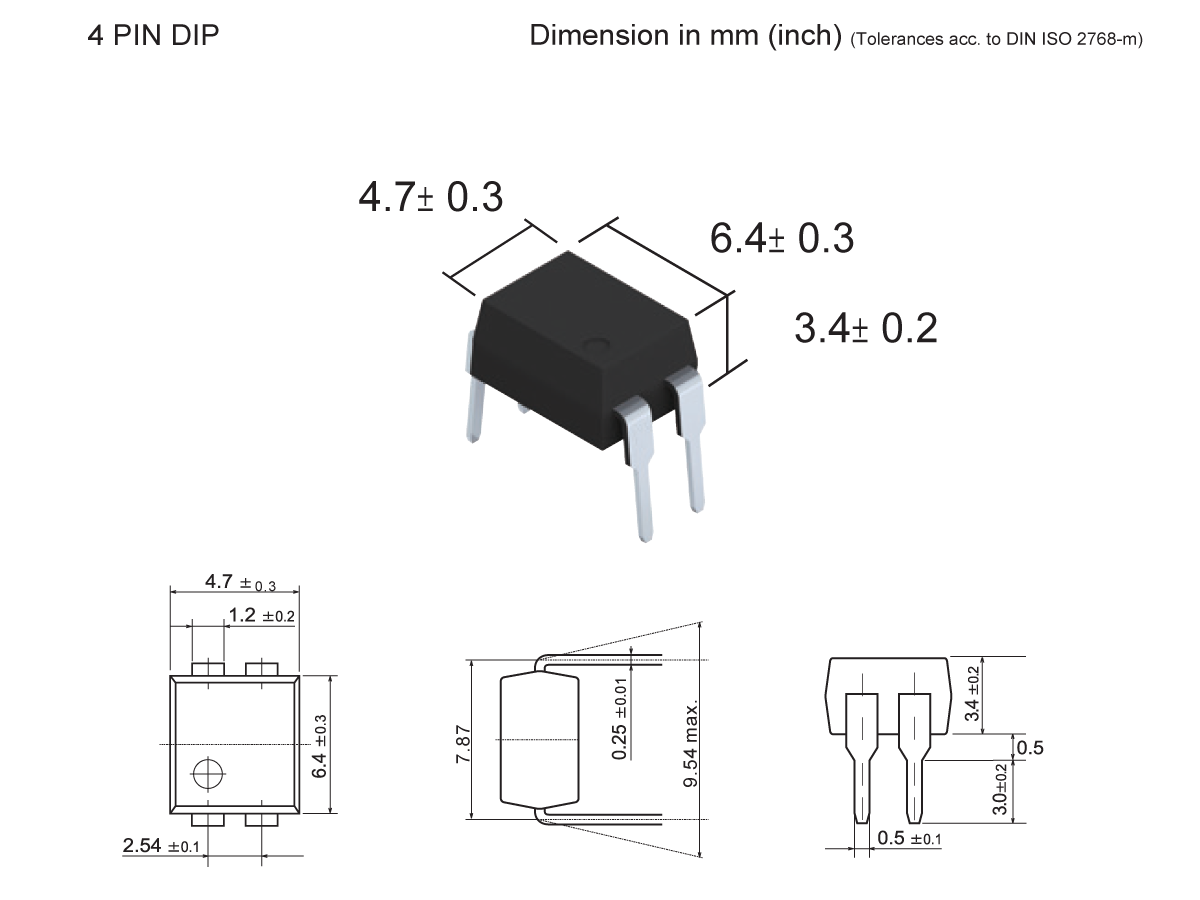

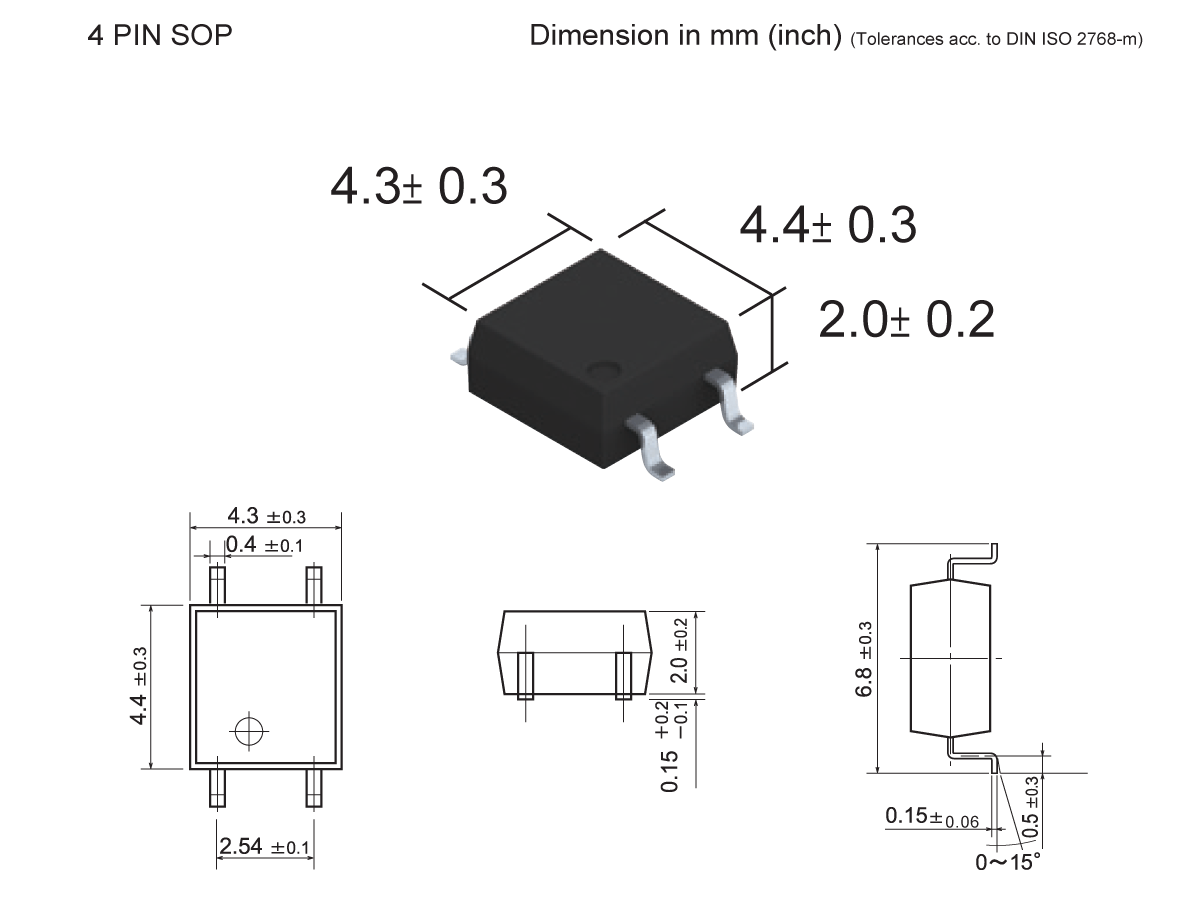

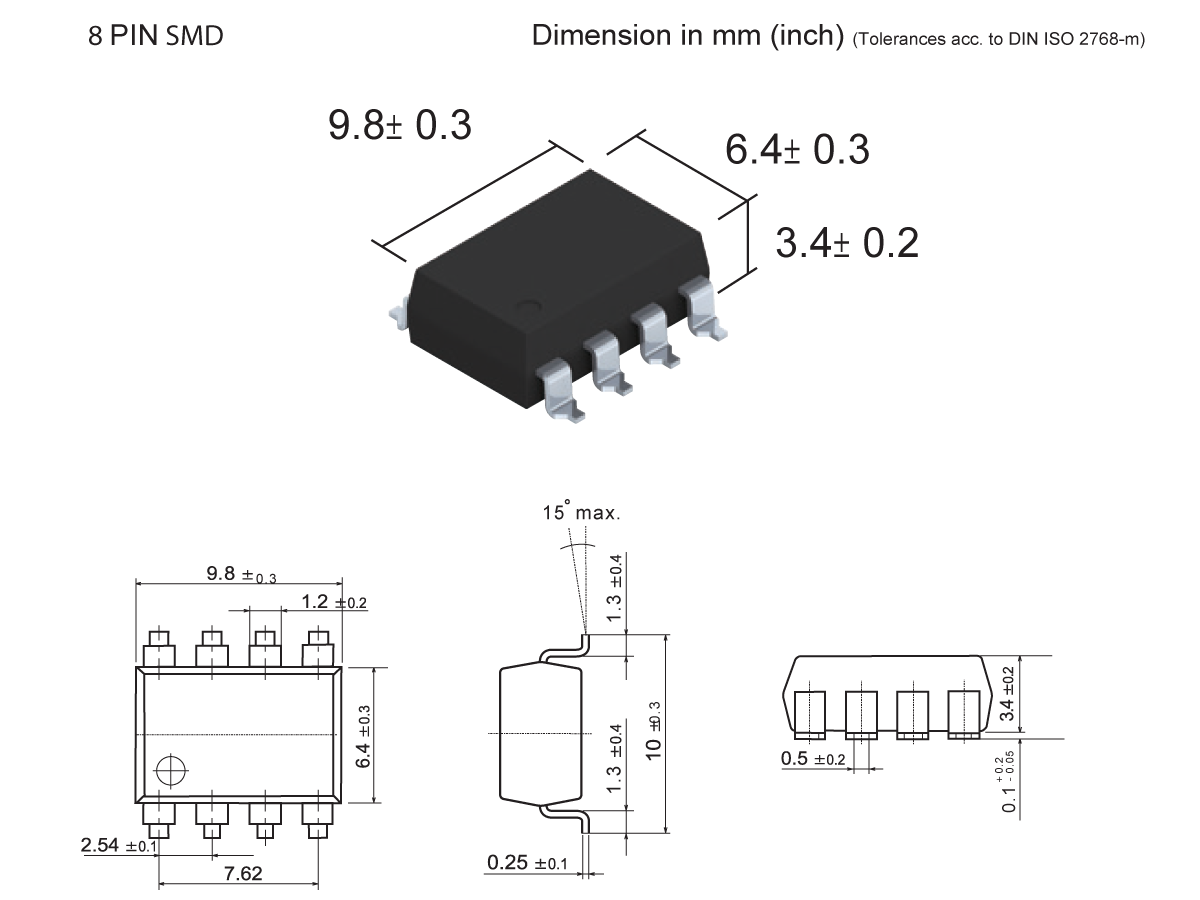

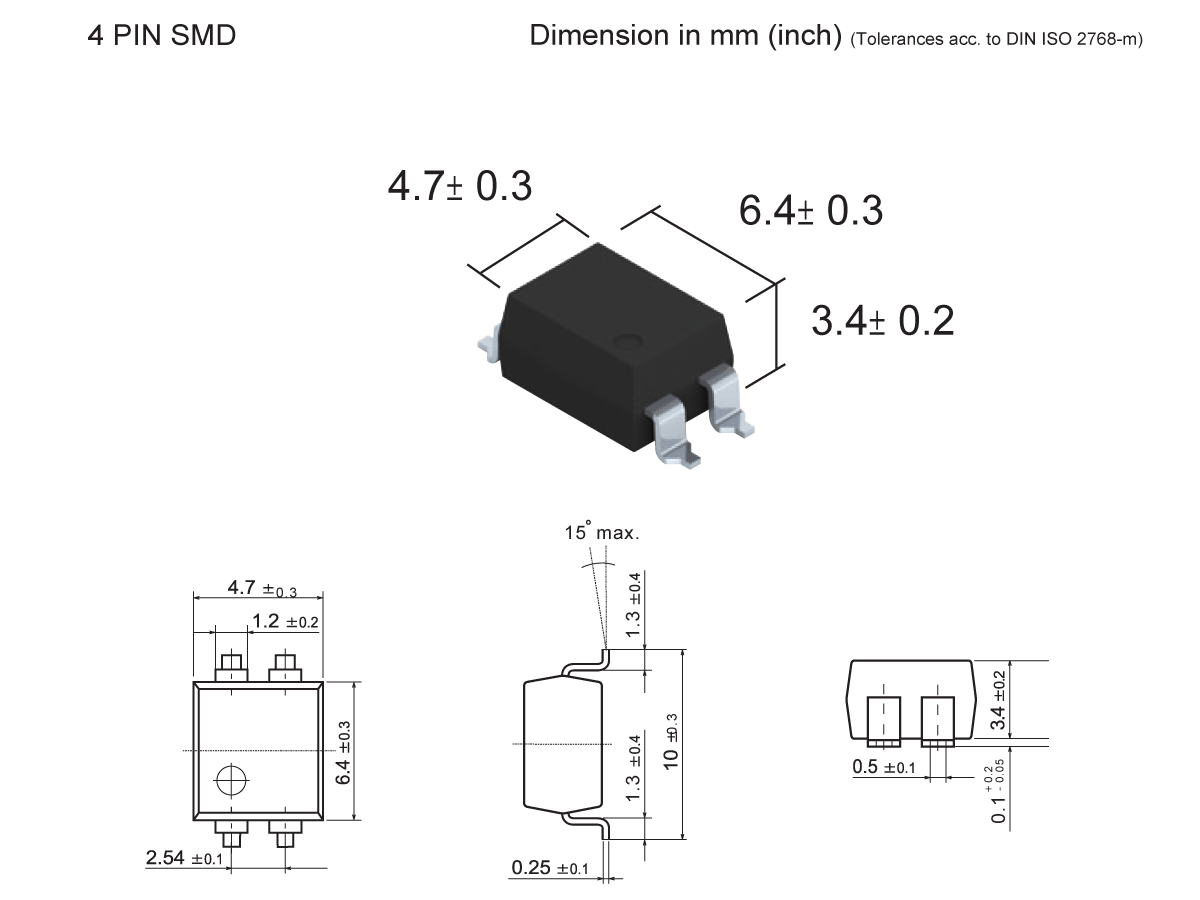

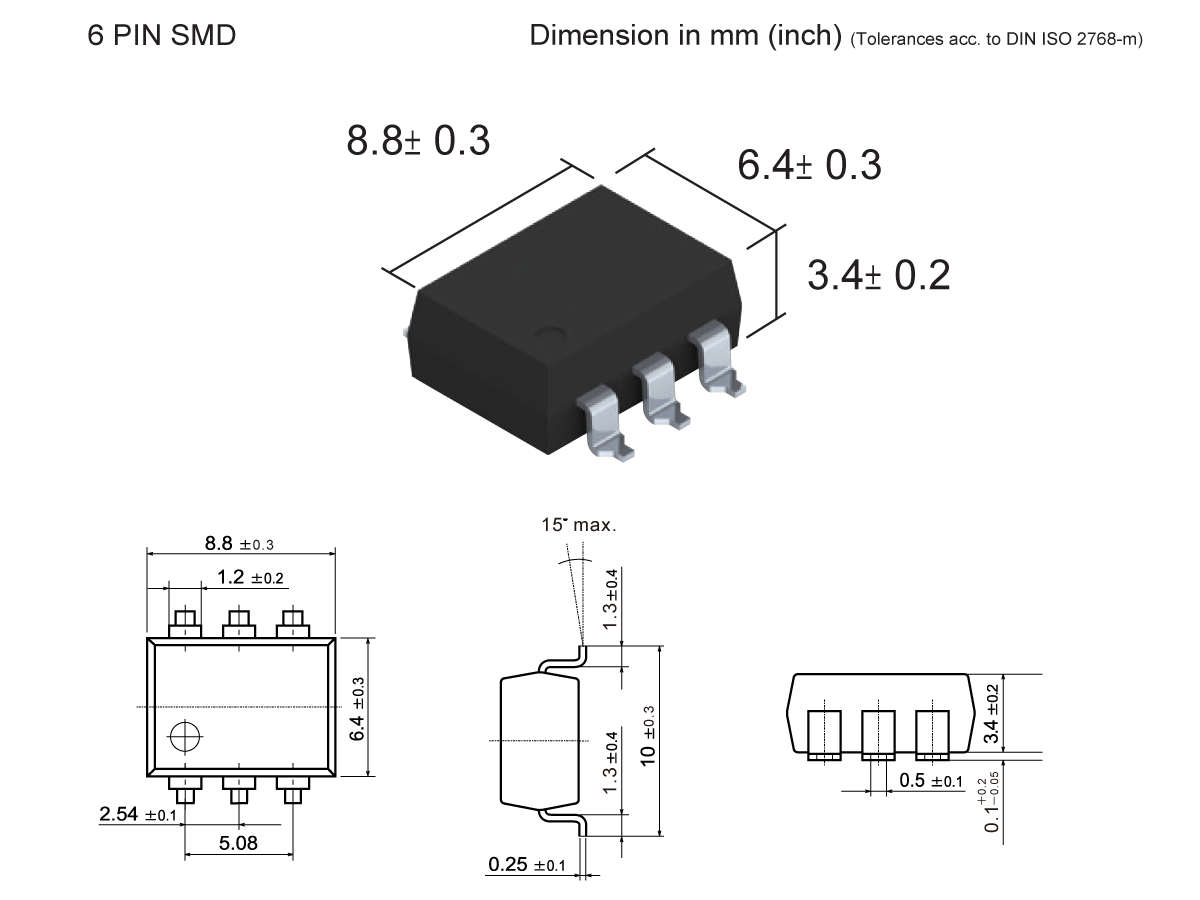

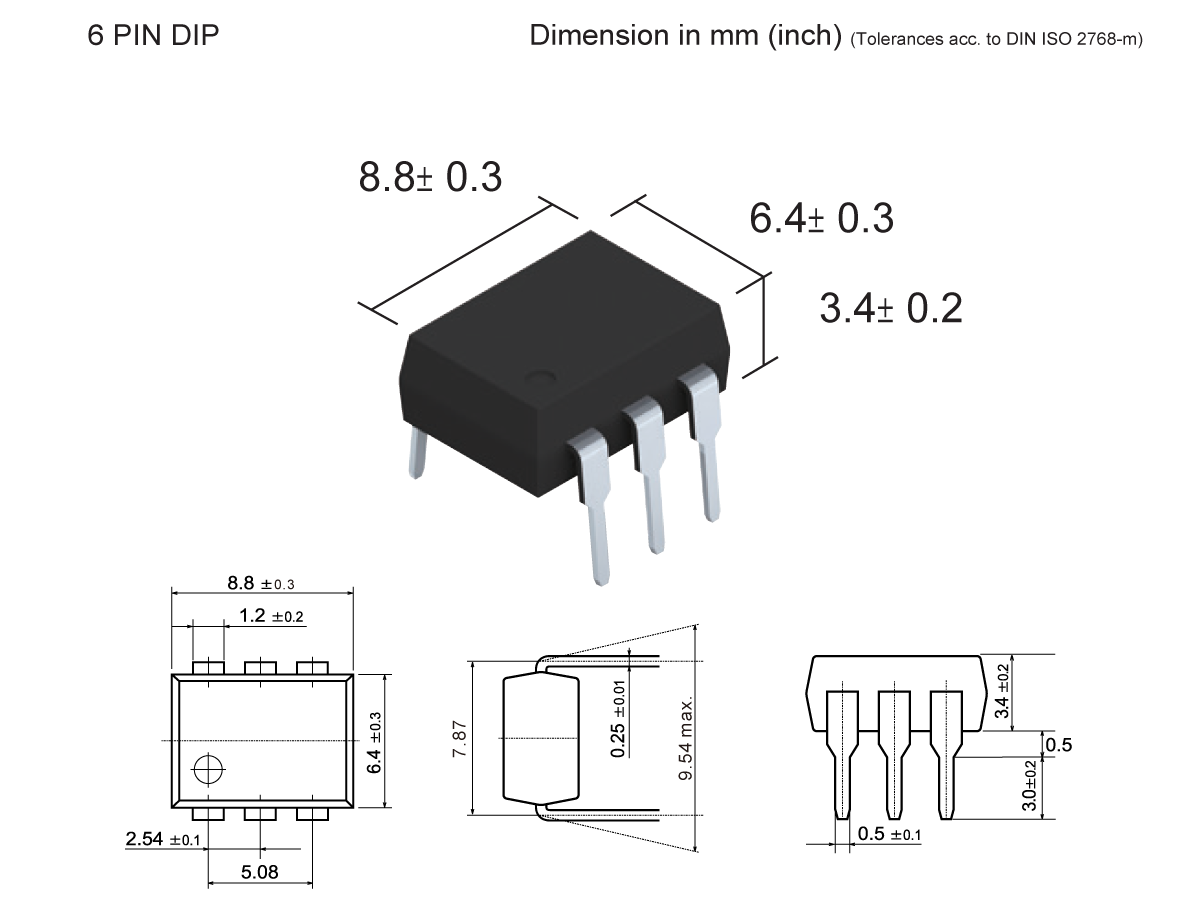

- Verfügbar in SOP-, SMD- und DIP-Gehäusen für flexible Integration
- Schock- und vibrationsbeständig, unempfindlich gegenüber schmutzigen Umgebungen
- Stabiler Einschaltwiderstand über die Zeit für gleichbleibende Leistung
- Lange Lebensdauer mit hoher Zuverlässigkeit in Solid-State-Form
| Kontakt-Formular | 1A, 2A |
| Gehäuseform (Pinanzahl) | DIP(4, 6, 8), SMD(4, 6, 8), SOP(4, 8) |
| Lastspannung (V) AC/DC | 60 |
| Laststrom Max. (mA) | 200 |
| LED-Betriebsstrom Typ/Max. (mA) | 0.9/3.0 |
| Einschaltwiderstand Typ/Max. (Ω) | 3/14 |
| Ausgangskapazität (pF) | 1.3 |
| Leckage im Aus-Zustand (μA) | 1 |
- Automatisierte Prüfgeräte (ATE): Schnelle, zuverlässige Signalumschaltung
- Elektrofahrzeuge: Stromsparende Steuerung in Batteriemanagementsystemen
- E/A-Module: Signalweiterleitung und -isolierung in der industriellen Automatisierung
- Medizinische Geräte: Sicheres, geräuscharmes Schalten in Diagnosegeräten
- Sensorische Ausrüstung: Saubere Signalsteuerung in Präzisionsinstrumenten
- Telekommunikation: Relaisersatz in kompakten Kommunikationssystemen
- Sicherheitssysteme: Geräuschloses, zuverlässiges Schalten in Zugangskontroll- und Alarmsystemen
- Management von Solarbatterien: Effizientes Schalten in Systemen für erneuerbare Energien
- Automobilindustrie (AEC-Q101): Qualifiziert für raue Automobilumgebungen
