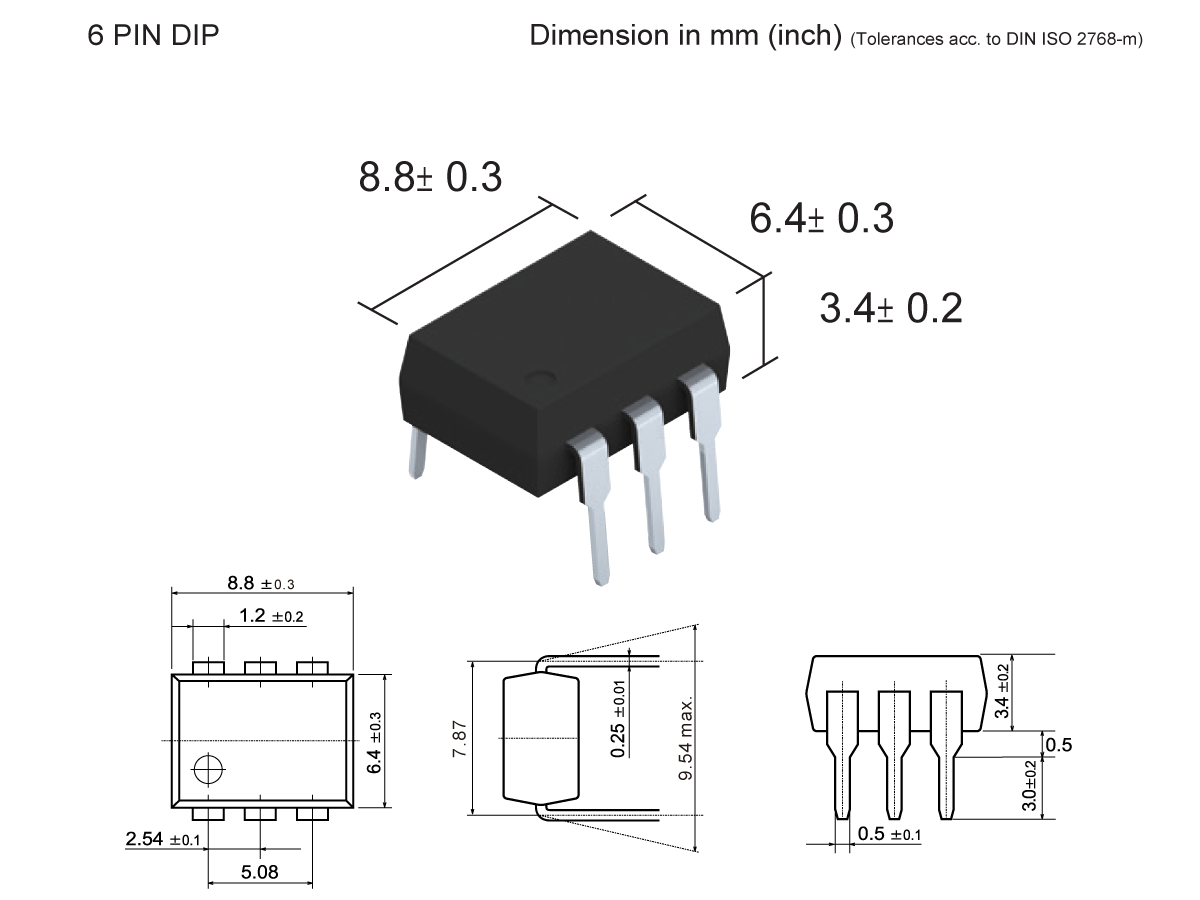

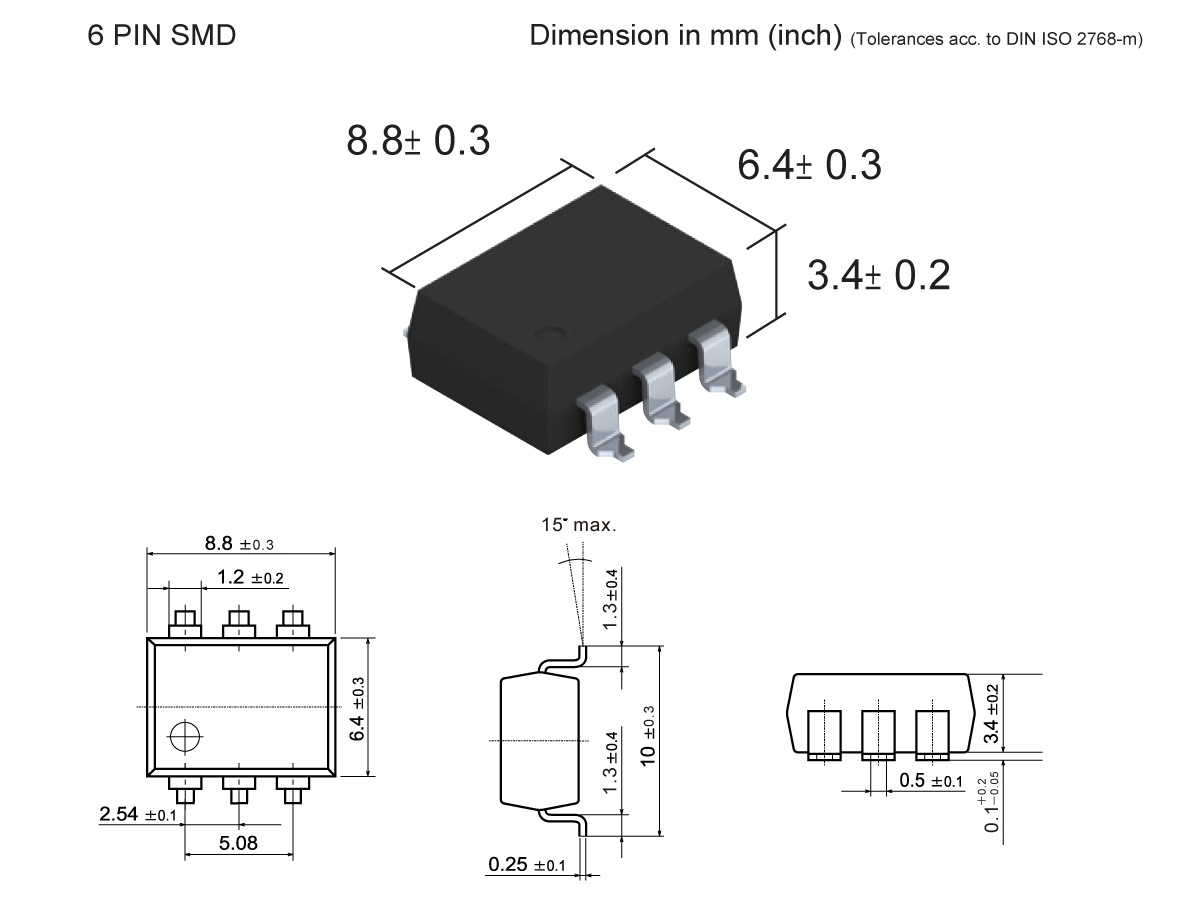

Die Serie SMP-40 ist ein Halbleiter-Photo-MOSFET-Relais für hohe Spannungen, das für extrem zuverlässige Schaltvorgänge in kompakten elektronischen Hochleistungssystemen entwickelt wurde. Es ist in SMD- und DIP-Gehäusen erhältlich und unterstützt Schaltvorgänge bis zu 1500 V AC oder Peak DC und Lastströme bis zu 45 mA, wodurch es sich ideal für Anwendungen eignet, die eine hohe Isolierung und Spannungsfestigkeit bei geringem Platzbedarf erfordern.

Mit einem typischen Einschaltwiderstand von 180 Ω, einer niedrigen Ausgangskapazität von 83 pF und einem minimalen Leckstrom im ausgeschalteten Zustand von 1 µA gewährleistet die Serie SMP-40 saubere Signalübergänge und hohe Signalintegrität. Das Solid-State-Design verhindert mechanischen Verschleiß und Kontaktprellen und bietet eine hervorragende Beständigkeit gegen Stöße, Vibrationen und Umweltverschmutzungen.

Diese Serie ist für das Schalten von Analogsignalen mit niedrigem Pegel und von Lasten mit höherem Pegel wie LEDs, Relais, Magneten und Lampen optimiert. Die extrem hohe Isolierung zwischen Eingang und Ausgang und die lange Lebensdauer machen sie zu einer zuverlässigen Lösung für Industrie-, Automobil-, Medizin- und Testumgebungen.

Normen und Zertifizierungen

• Halbleiterschaltung ohne Kontaktprellen oder mechanische Beeinträchtigung
• Ultra-Hochspannungsschaltfähigkeit (bis zu 1500 V AC/DC)
• Niedrige Ausgangskapazität (83 pF) für saubere Signalübergänge
• Minimale Leckage im Aus-Zustand (1 µA) für hohe Signaltreue
• Extrem hohe Isolierung zwischen Eingang und Ausgang für eine sichere Schaltungstrennung
• Verfügbar in SMD- und DIP-Gehäusen für flexible Integration
• Schock- und vibrationsbeständig, unempfindlich gegenüber schmutzigen Umgebungen
• Stabiler On-Widerstand über die Zeit für gleichbleibende Leistung
• Lange Lebensdauer mit hoher Zuverlässigkeit in Solid-State-Form

• Automatisierte Prüfgeräte (ATE): Zuverlässiges Schalten für Hochspannungsprüfungen
• Elektrofahrzeuge: Hochspannungssteuerung in Batterie- und Stromversorgungssystemen
• E/A-Module: Signalführung und Isolierung in der industriellen Automatisierung
• Medizinische Geräte: Sicheres, geräuscharmes Schalten in Diagnose- und Überwachungsgeräten
• Sensorische Ausrüstung: Saubere Signalsteuerung in der Präzisionsinstrumentierung
• Management von Solarbatterien: Effizientes Schalten in Systemen für erneuerbare Energien
• Telekommunikation: Kompakter Relaisersatz in Kommunikationssystemen
• Sicherheitssysteme: Geräuschloses, zuverlässiges Schalten in Zugangskontroll- und Alarmsystemen
• Automobilindustrie (AEC-Q101): Qualifiziert für raue Automobilumgebungen
