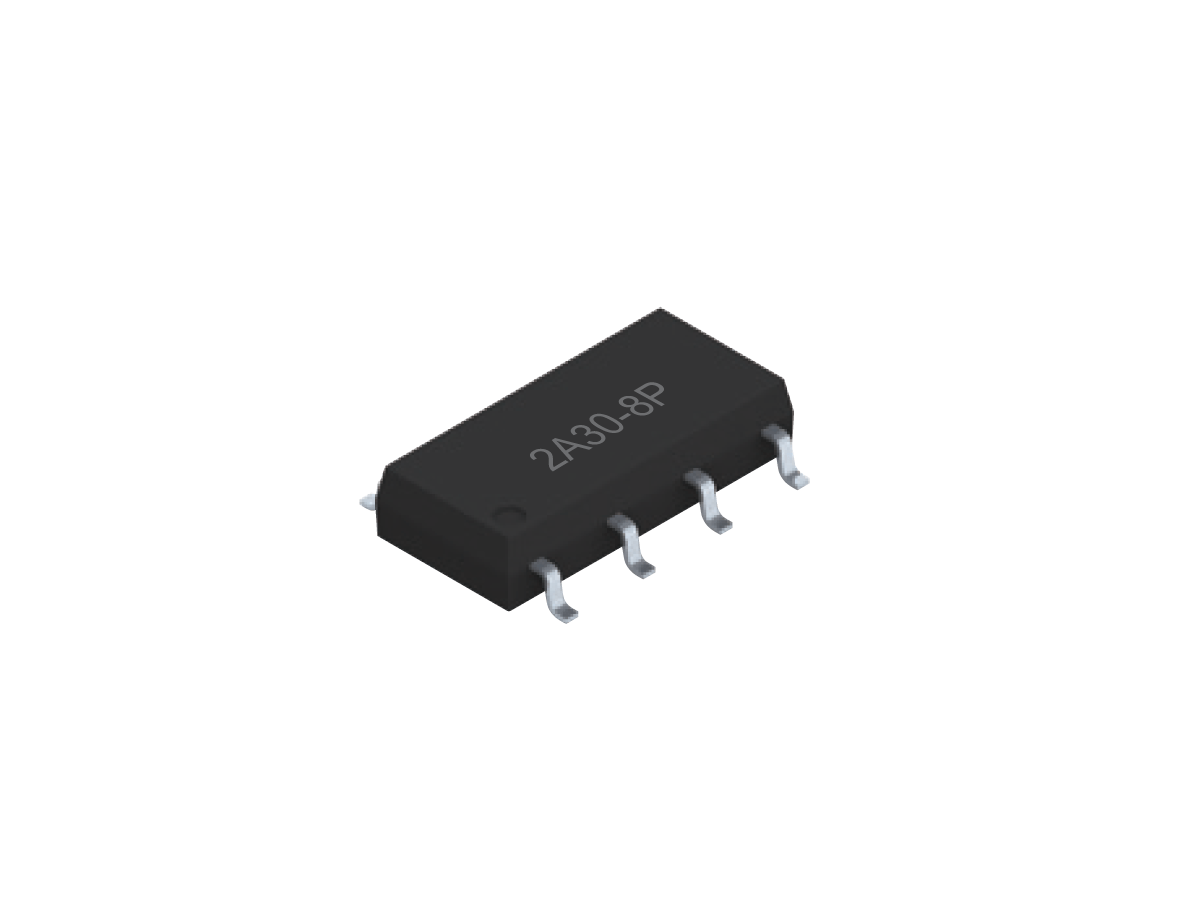

SMP-30 Foto-MOSFET-Relais
Die Serie SMP-30 ist ein Halbleiter-Photo-MOSFET-Relais für hohe Spannungen, das für anspruchsvolle Schaltanwendungen in kompakten elektronischen Systemen entwickelt wurde. Es ist in SOP-, SMD- und DIP-Gehäusen erhältlich und unterstützt Schaltvorgänge bis zu 400 V AC oder Peak DC und Lastströme bis zu 120 mA, wodurch es sich für Steuerungsaufgaben im mittleren Leistungsbereich eignet.
Mit einem typischen Einschaltwiderstand von 21 Ω, einer niedrigen Ausgangskapazität von 52 pF und einem Leckstrom im Aus-Zustand von nur 1 µA gewährleistet die Serie SMP-30 saubere Signalübergänge und hohe Zuverlässigkeit. Die Halbleiterkonstruktion verhindert mechanischen Verschleiß und Kontaktprellen und bietet eine verbesserte Haltbarkeit und Widerstandsfähigkeit gegen Stöße, Vibrationen und Umweltverschmutzung.
Diese Serie eignet sich ideal zum Schalten von Analogsignalen mit niedrigem Pegel und von Lasten mit höherem Pegel, wie LEDs, Relais, Magnetventile und Lampen. Die hohe Isolierung zwischen Eingang und Ausgang und die lange Lebensdauer machen sie zu einer zuverlässigen Wahl für industrielle, medizinische und Testumgebungen.
Normen und Zertifizierungen
- Halbleiterschaltung ohne Kontaktprellen oder mechanischen Verschleiß
- Hochspannungsschaltfähigkeit (bis zu 400 V AC/DC)
- Niedrige Ausgangskapazität (52 pF) für saubere Signalübergänge
- Minimale Leckage im Aus-Zustand (1 µA) für hohe Signalintegrität
- Hohe Eingang-Ausgang-Isolation für sichere Schaltungstrennung
- Verfügbar in SOP-, SMD- und DIP-Gehäusen für flexible Integration
- Schock- und vibrationsfest, unempfindlich gegen Staub und Verunreinigungen
- Stabiler Einschaltwiderstand über die Zeit für gleichbleibende Leistung
- Lange Lebensdauer mit hoher Zuverlässigkeit in Solid-State-Form
| Kontakt-Formular | 1A, 2A |

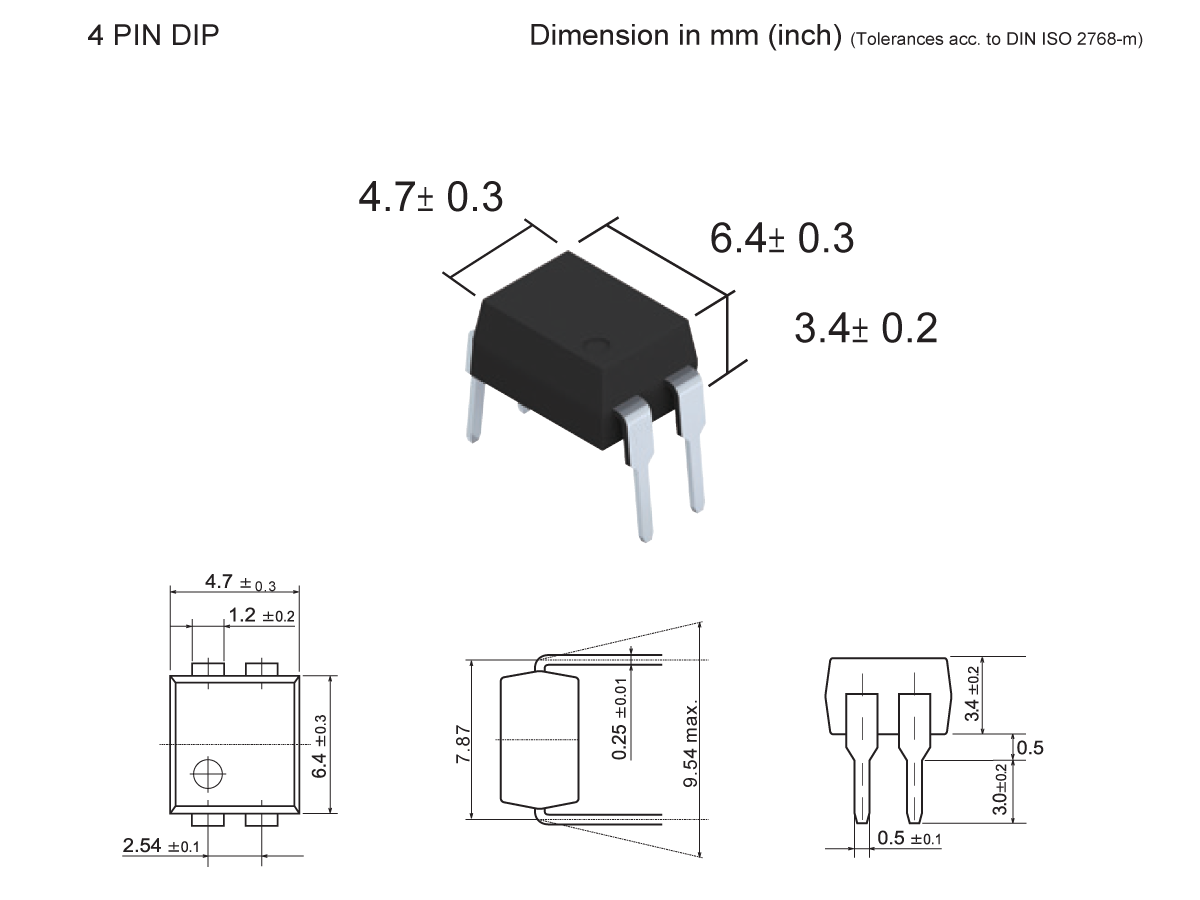

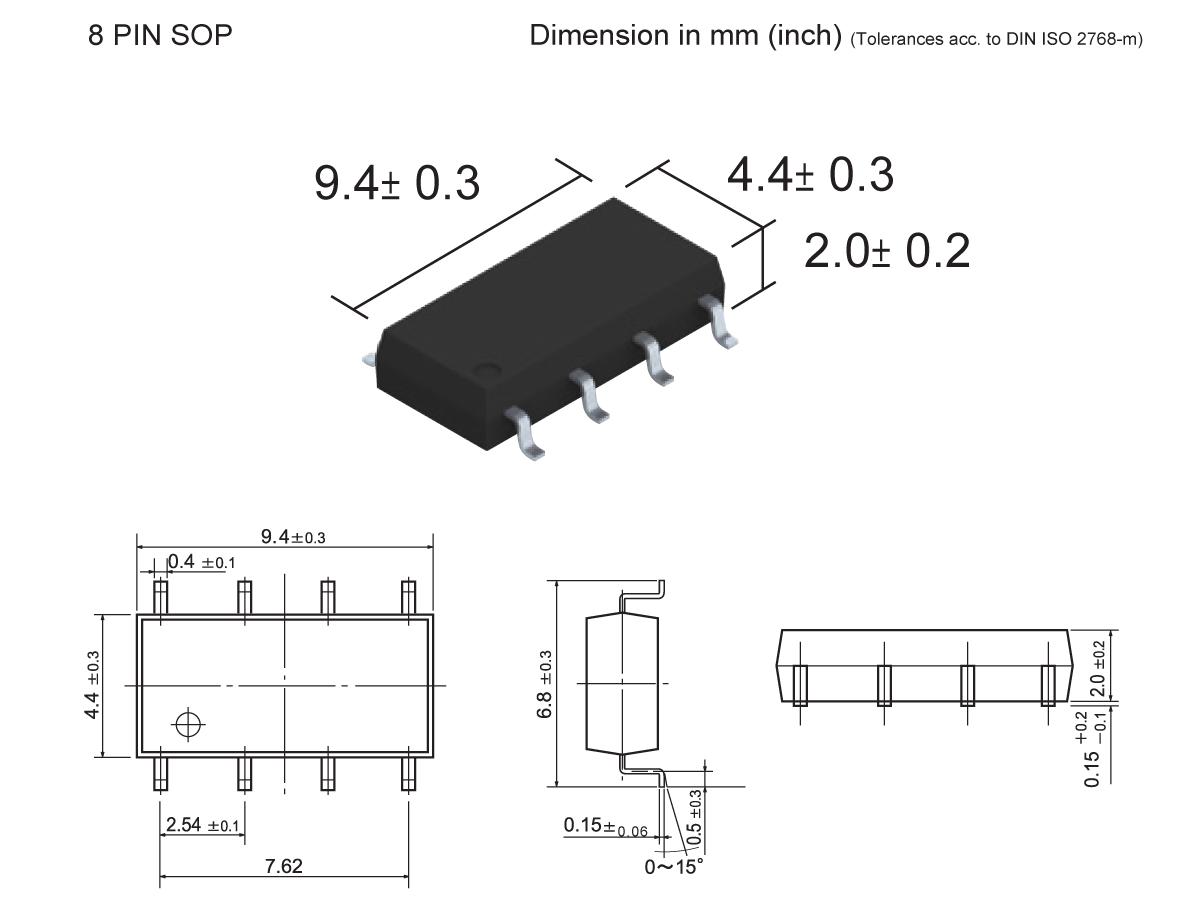

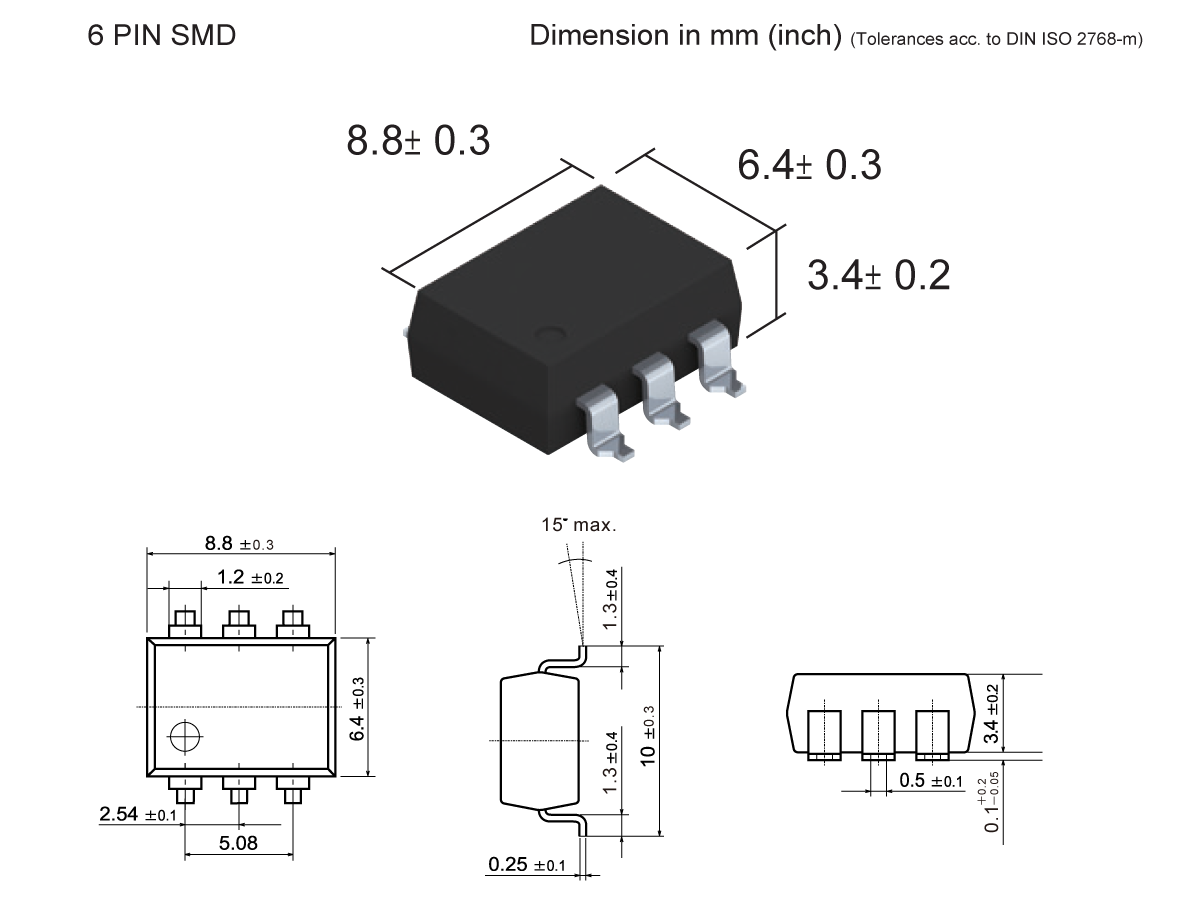

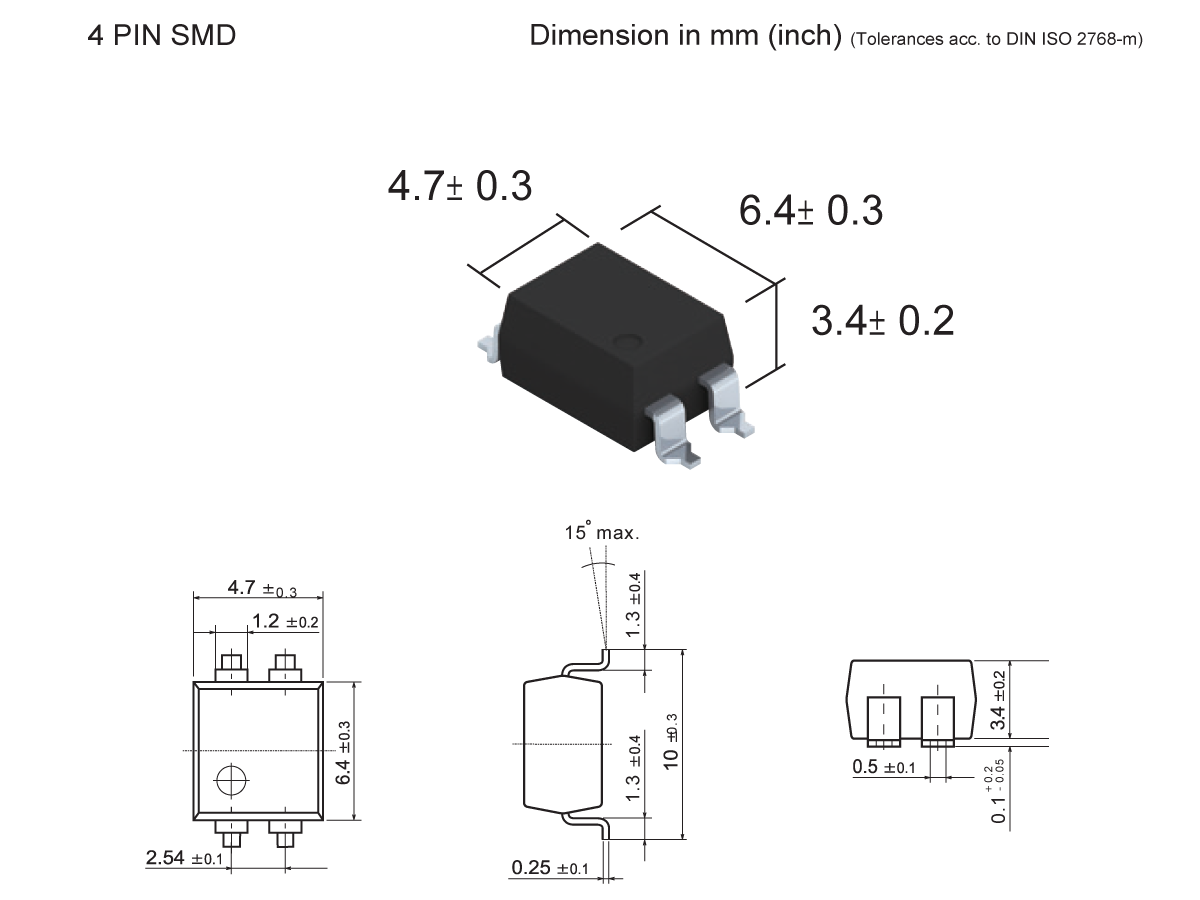

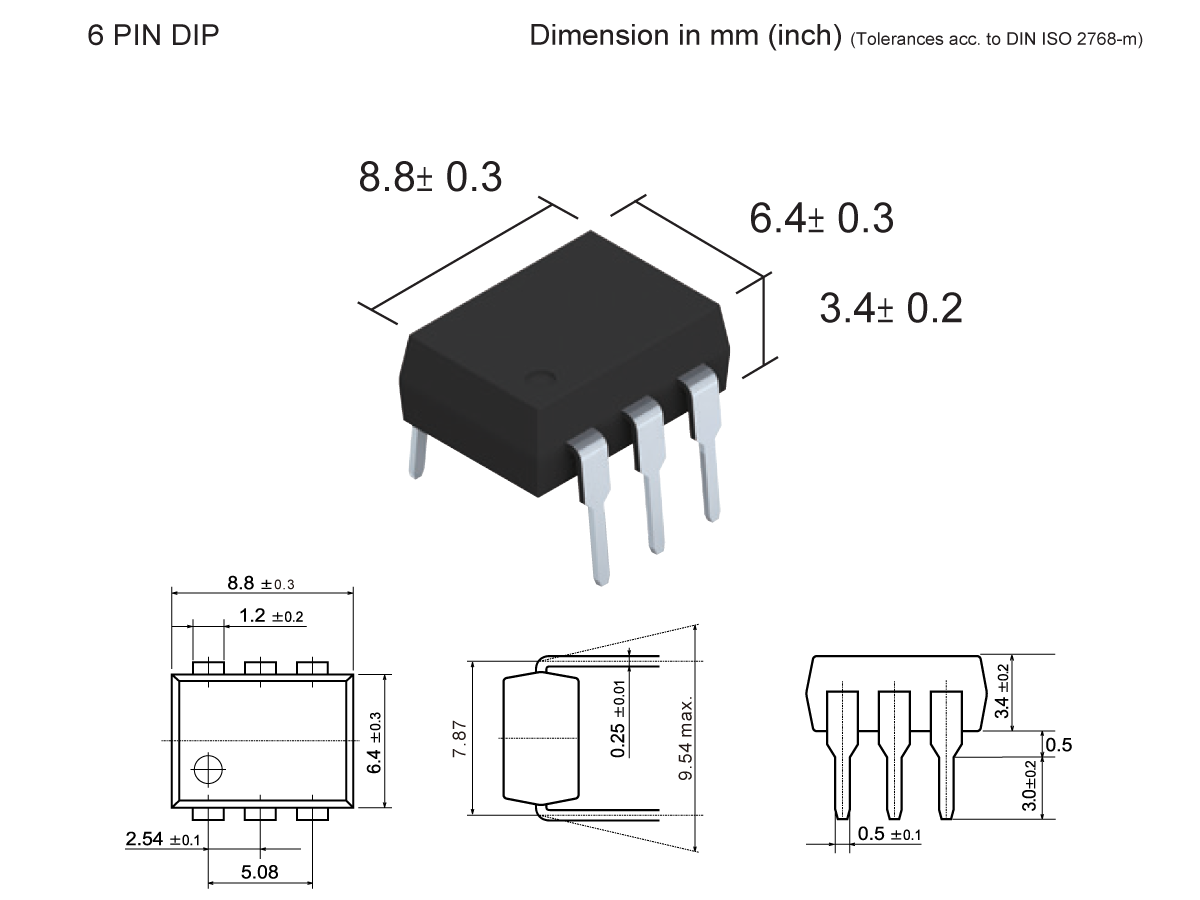

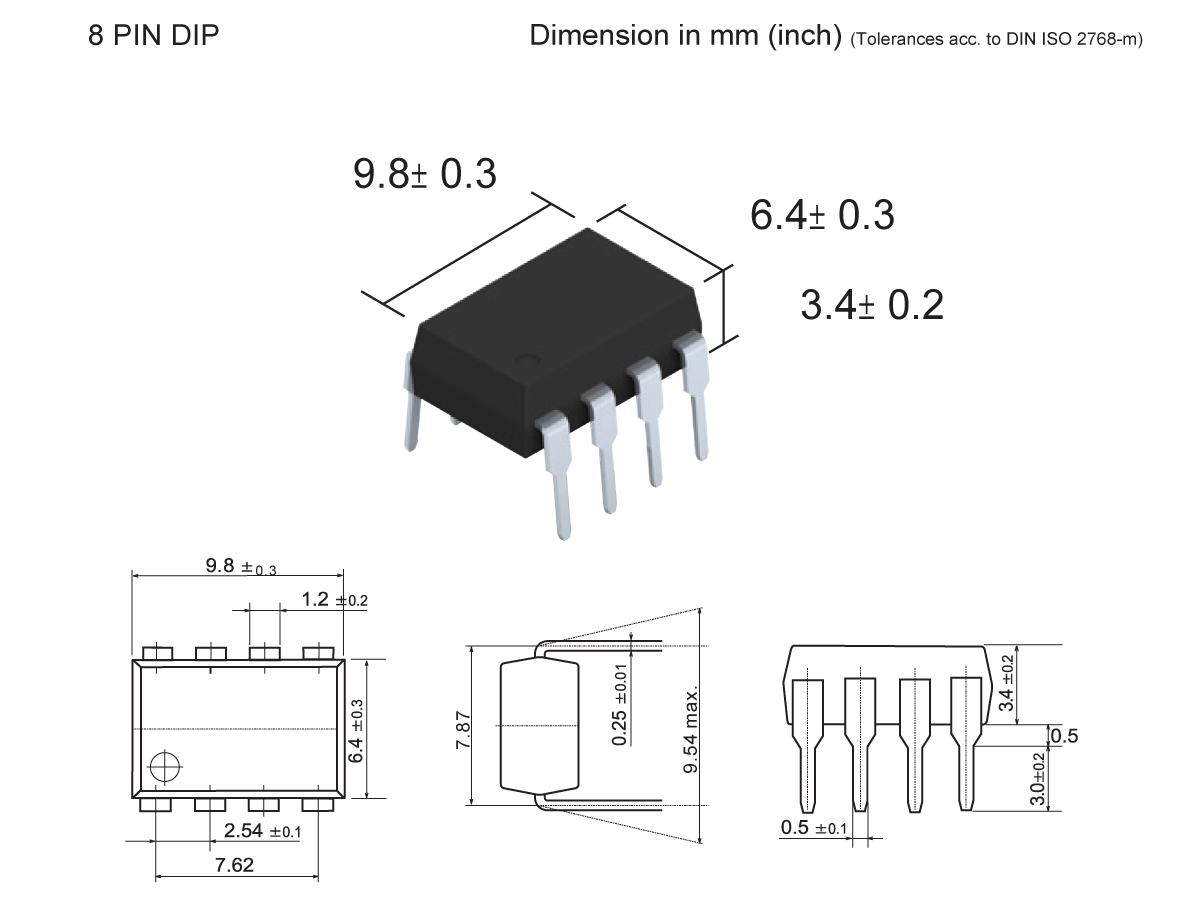

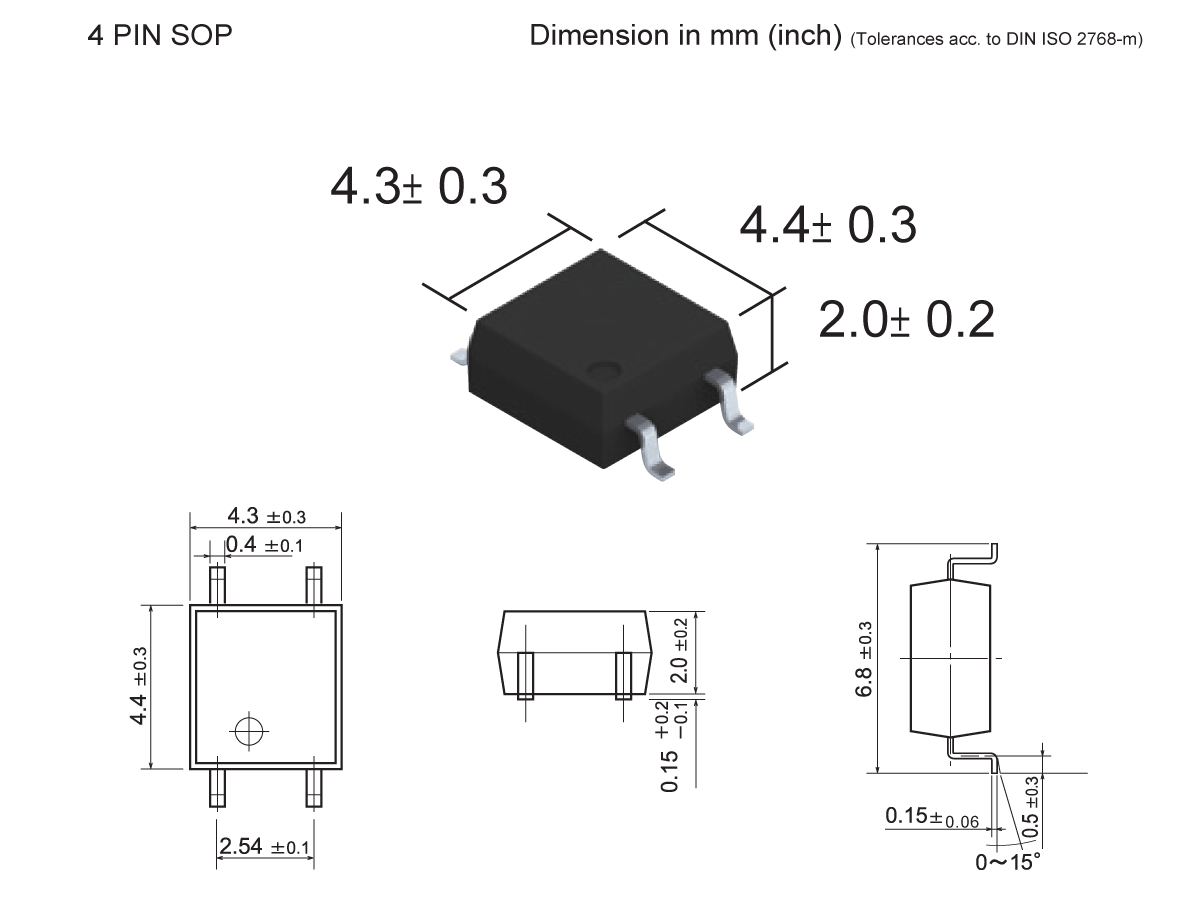

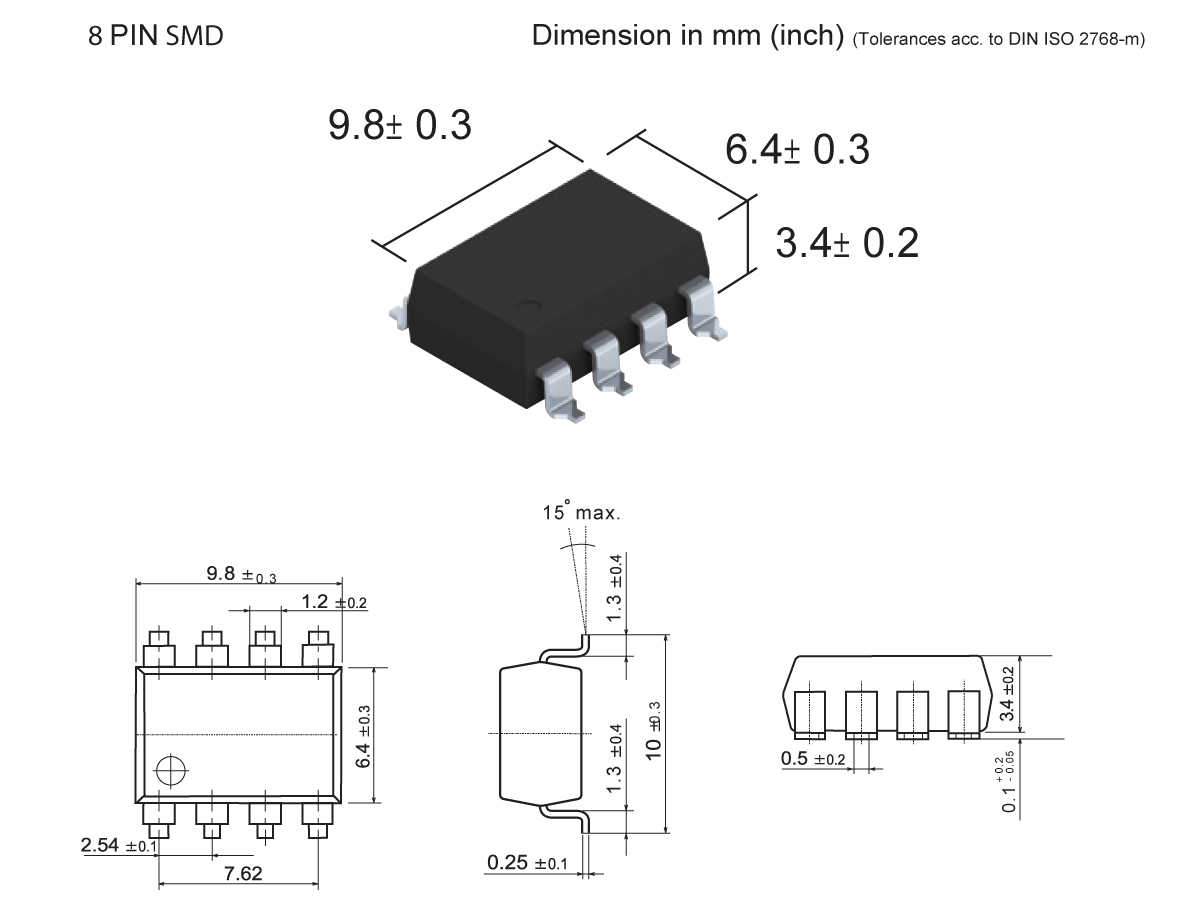

| Gehäuseform (Pinanzahl) | DIP(4, 6, 8), SMD(4, 6, 8), SOP(4, 8) |
| Lastspannung (V) AC/DC | 400 |
| Laststrom Max. (mA) | 120 |
| LED-Betriebsstrom Typ/Max. (mA) | 0.7/3.0 |
| Einschaltwiderstand Typ/Max. (Ω) | 21/24 |
| Ausgangskapazität (pF) | 52 |
| Leckage im Aus-Zustand (μA) | 1 |
- Automatisierte Prüfgeräte (ATE): Zuverlässiges Schalten für Präzisionstests
- Elektrofahrzeuge: Mittelleistungssteuerung in Batterie- und Stromversorgungssystemen
- E/A-Module: Signalführung und -isolierung in der industriellen Automatisierung
- Medizinische Geräte: Sicheres, geräuscharmes Schalten in Diagnose- und Überwachungsgeräten
- Sensorische Ausrüstung: Saubere Signalsteuerung in der Präzisionsinstrumentierung
- Telekommunikation: Kompakter Relaisersatz in Kommunikationssystemen
- Sicherheitssysteme: Leises, zuverlässiges Schalten in Zugangskontroll- und Alarmsystemen
