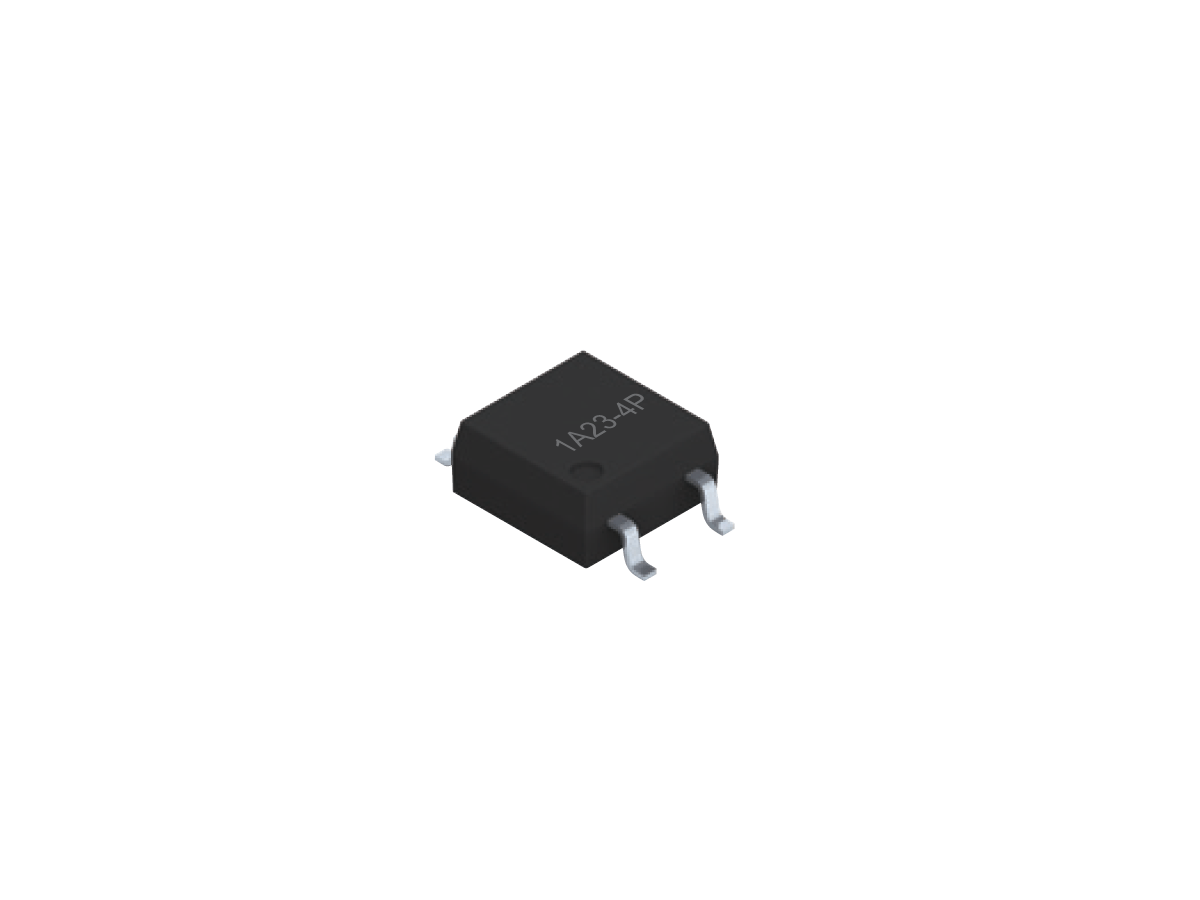

Die Serie SMP-23 ist ein Halbleiter-Photo-MOSFET-Relais für hohe Spannungen, das für robustes und zuverlässiges Schalten in kompakten elektronischen Systemen entwickelt wurde. Das in einem Small-Outline-Gehäuse (SOP) untergebrachte Relais unterstützt Schaltvorgänge bis zu 250 V AC oder Peak DC und Lastströme bis zu 170 mA und ist damit ideal für Anwendungen mit mittlerem Stromverbrauch, bei denen Platz und Leistung entscheidend sind.

Mit einem typischen Einschaltwiderstand von 11 Ω, einer geringen Ausgangskapazität von 37 pF und einem minimalen Leckstrom im Aus-Zustand von 10 nA gewährleistet die Serie SMP-23 saubere Signalübergänge und hohe Signalintegrität. Die Solid-State-Architektur verhindert mechanische Abnutzung und Kontaktprellen und bietet eine verbesserte Haltbarkeit und Widerstandsfähigkeit gegenüber Stößen, Vibrationen und Umweltverschmutzungen.

Die Serie SMP-23 ist für die Verarbeitung von Analogsignalen mit niedrigem Pegel und von Lasten mit höherem Pegel wie LEDs, Relais, Magneten und Lampen ausgelegt und bietet eine hohe Isolierung zwischen Eingang und Ausgang sowie eine lange Betriebslebensdauer.

Normen und Zertifizierungen

• Halbleiterschaltung ohne Kontaktprellen oder mechanische Beeinträchtigung
• Hochspannungsschaltfähigkeit (bis zu 250 V AC/DC)
• Niedrige Ausgangskapazität (37 pF) für saubere Signalübergänge
• Minimale Leckage im Aus-Zustand (10 nA) für hohe Signaltreue
• Hohe Isolierung zwischen Eingang und Ausgang für eine sichere und zuverlässige Schaltungstrennung

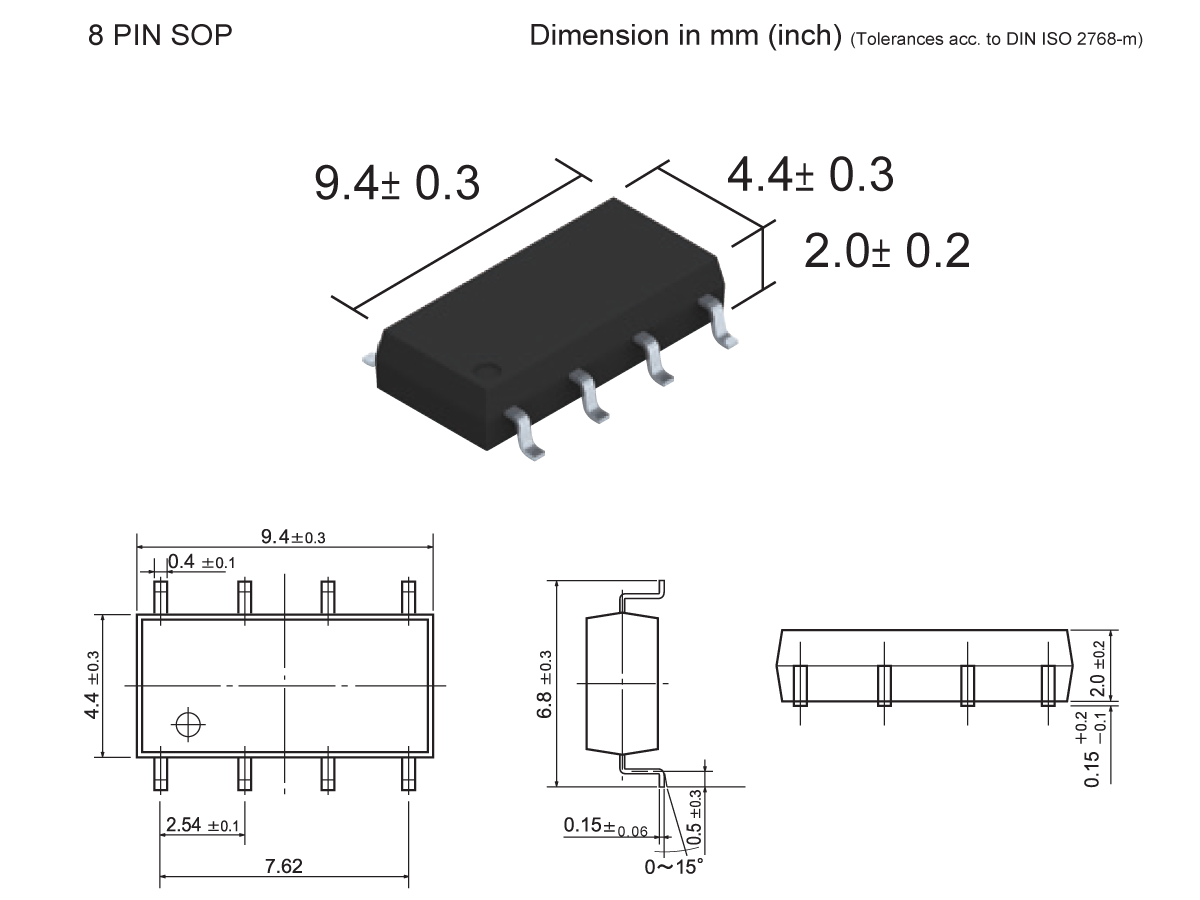

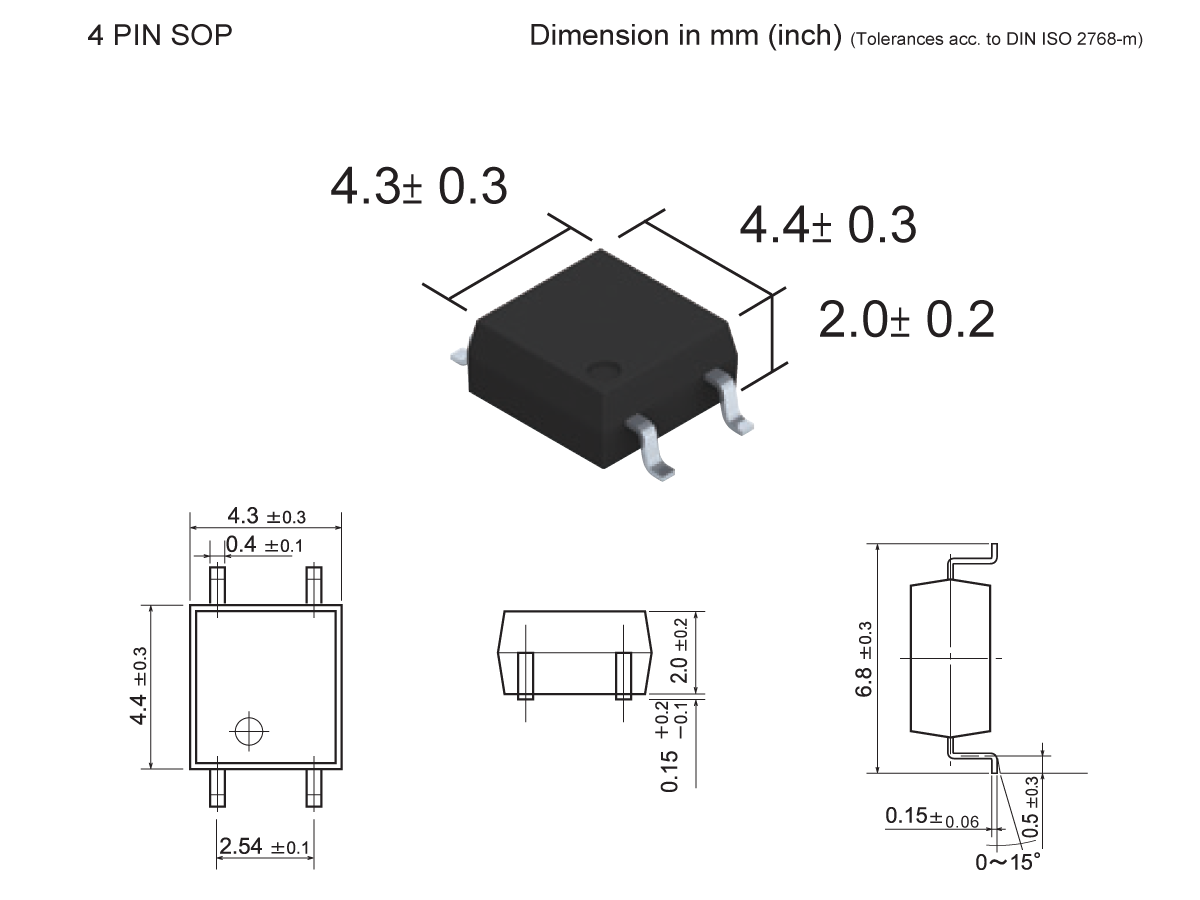

• SOP-Gehäuse (4- oder 8-polig) ideal für platzbeschränkte Designs
• Schock- und vibrationsbeständig, unempfindlich gegen Staub und Verunreinigungen
• Stabiler Einschaltwiderstand über die Zeit für gleichbleibende Leistung
• Lange Lebensdauer mit hoher Zuverlässigkeit in Solid-State-Form

• Automatisierte Prüfgeräte (ATE): Zuverlässiges Schalten für Präzisionstests
• Elektrofahrzeuge: Steuerung mittlerer Leistung in Batterie- und Stromversorgungssystemen
• E/A-Module: Signalführung und -isolierung in der industriellen Automatisierung
• Medizinische Geräte: Sicheres, geräuscharmes Schalten in Diagnose- und Überwachungsgeräten
• Sensorische Ausrüstung: Saubere Signalsteuerung in der Präzisionsinstrumentierung
• Telekommunikation: Kompakter Relaisersatz in Kommunikationssystemen
• Sicherheitssysteme: Leises, zuverlässiges Schalten in Zugangskontroll- und Alarmsystemen
