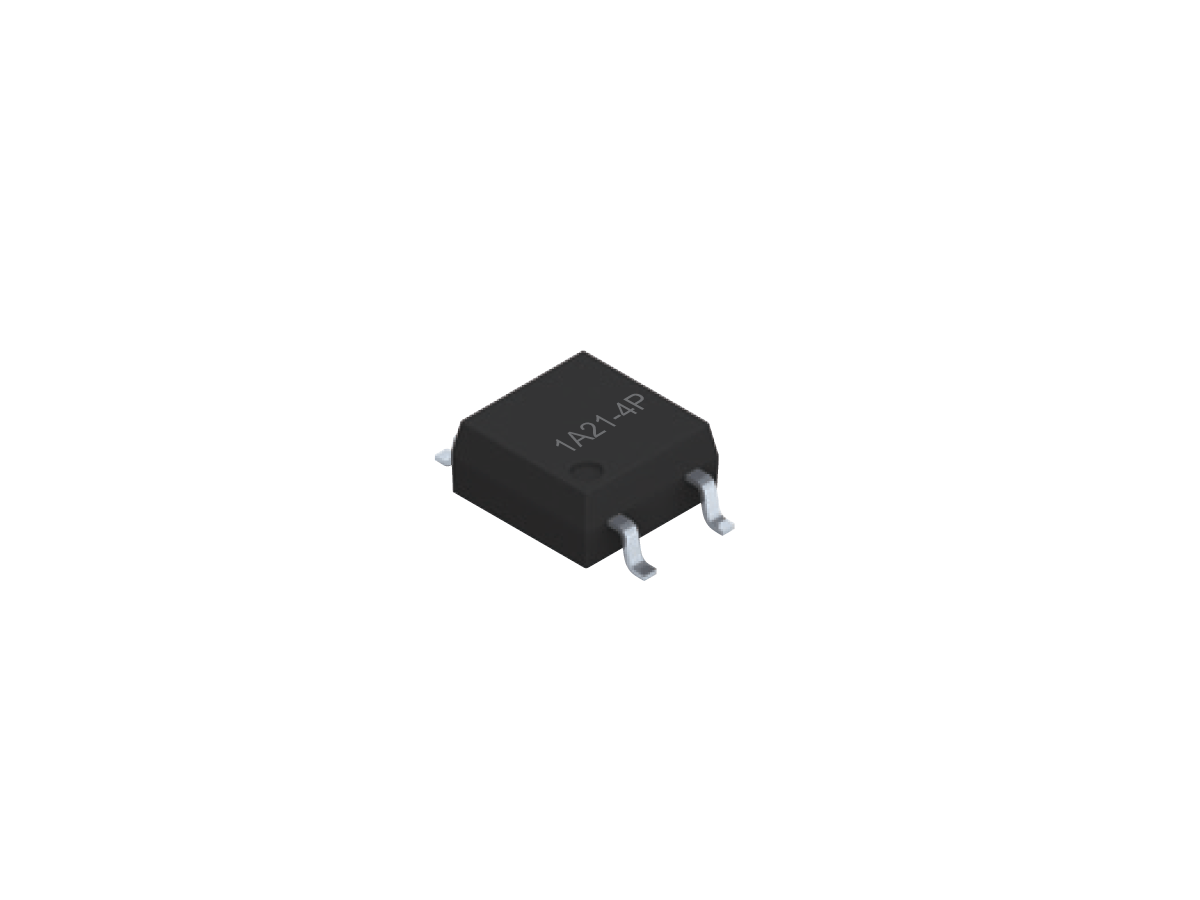

Die Serie SMP-21 ist ein kompaktes Halbleiter-Photo-MOSFET-Relais, das für zuverlässiges Schalten in elektronischen Systemen mit begrenztem Platzangebot und hoher Leistung entwickelt wurde. Das in einem Small-Outline-Gehäuse (SOP) untergebrachte Relais unterstützt Schaltvorgänge bis zu 40 V AC oder Peak DC und Lastströme bis zu 250 mA und ist damit ideal für Anwendungen mit niedrigem bis mittlerem Stromverbrauch.

Mit einem typischen Einschaltwiderstand von nur 0,9 Ω, einer geringen Ausgangskapazität (13 pF) und einem minimalen Leckstrom im Aus-Zustand (10 nA) gewährleistet die Serie SMP-21 eine saubere, effiziente Signalsteuerung. Das Solid-State-Design verhindert Kontaktprellen, erhöht die Lebensdauer und bietet Unempfindlichkeit gegenüber Stößen, Vibrationen und Umweltverschmutzungen.

Diese Serie eignet sich hervorragend für die Steuerung von Analogsignalen mit niedrigem Pegel und von Lasten mit höherem Pegel, wie z. B. LEDs, Relais, Magnetspulen und Lampen. Die hohe Isolierung zwischen Eingang und Ausgang und die lange Lebensdauer machen sie zu einer zuverlässigen Wahl für anspruchsvolle industrielle, medizinische und Testumgebungen.

Normen und Zertifizierungen

• Halbleiterschaltung ohne Kontaktprellen oder mechanischen Verschleiß
• Niedriger Einschaltwiderstand (typ. 0,9 Ω) für effiziente Leistungsaufnahme
• Niedrige Ausgangskapazität (13 pF) für schnelle, saubere Signalübergänge
• Minimale Leckage im Aus-Zustand (10 nA) für hohe Signalintegrität
• Hohe Eingang-Ausgang-Isolation für sichere Schaltungstrennung

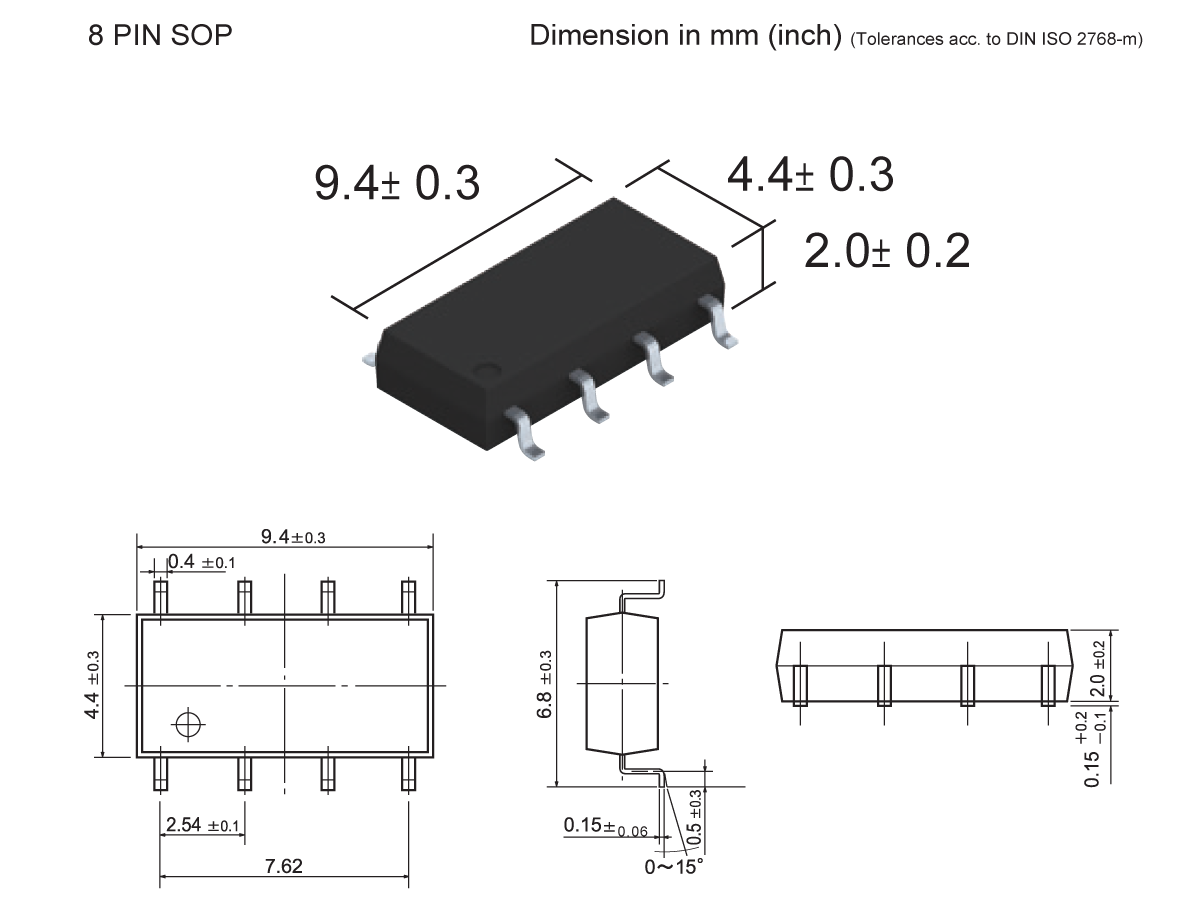

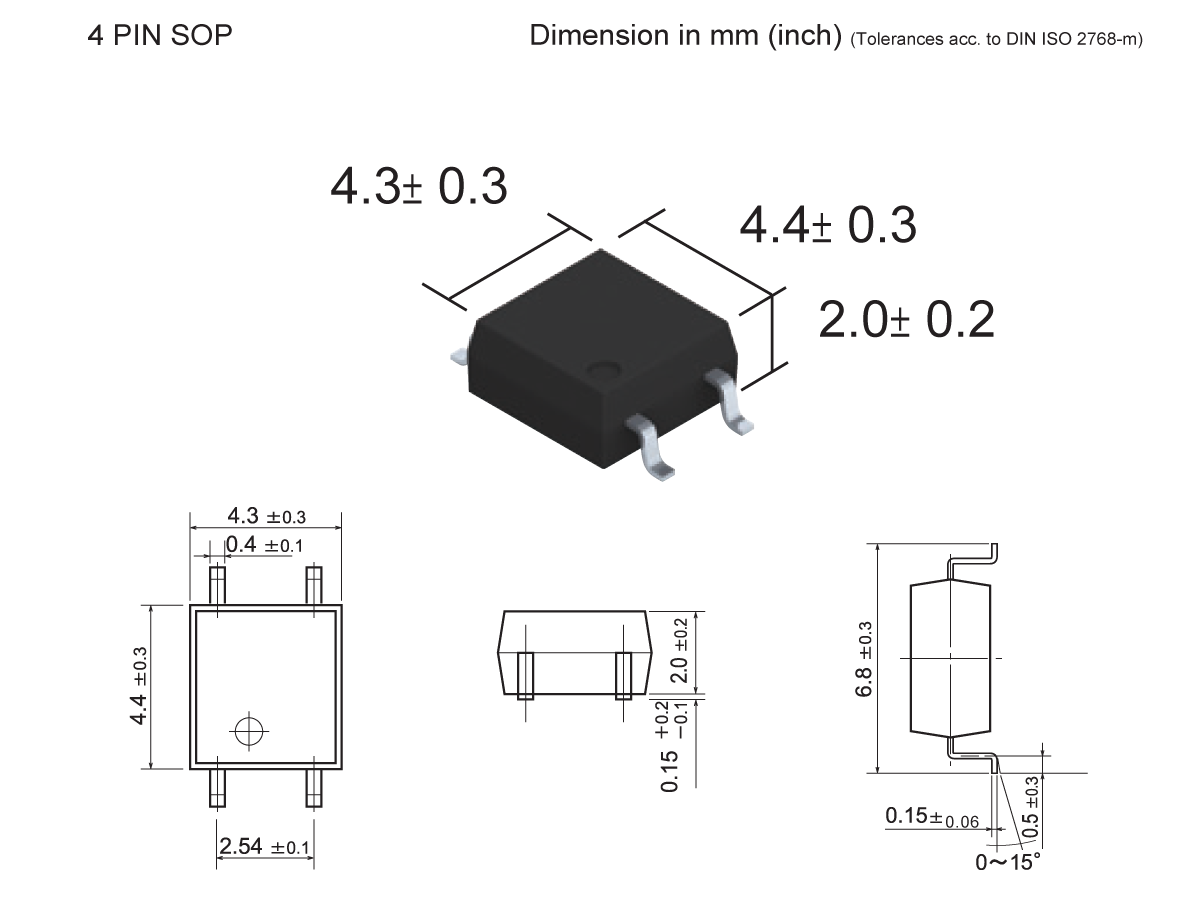

• Kompaktes SOP-Gehäuse (4- oder 8-polig) für platzbeschränkte Designs
• Schock- und vibrationsfest, unempfindlich gegen schmutzige Umgebungen
• Stabiler Einschaltwiderstand über die Zeit für gleichbleibende Leistung
• Lange Lebensdauer mit hoher Zuverlässigkeit in Solid-State-Form

• Automatisierte Prüfgeräte (ATE): Schnelle, zuverlässige Signalumschaltung
• Elektrofahrzeuge: Stromsparende Steuerung in Batteriemanagementsystemen
• E/A-Module: Signalweiterleitung und -isolierung in der industriellen Automatisierung
• Medizinische Geräte: Sicheres, geräuscharmes Schalten in Diagnosegeräten
• Sensorische Ausrüstung: Saubere Signalsteuerung in Präzisionsinstrumenten
• Telekommunikation: Relaisersatz in kompakten Kommunikationssystemen
• Sicherheitssysteme: Geräuschloses, zuverlässiges Schalten in Zugangskontroll- und Alarmsystemen
