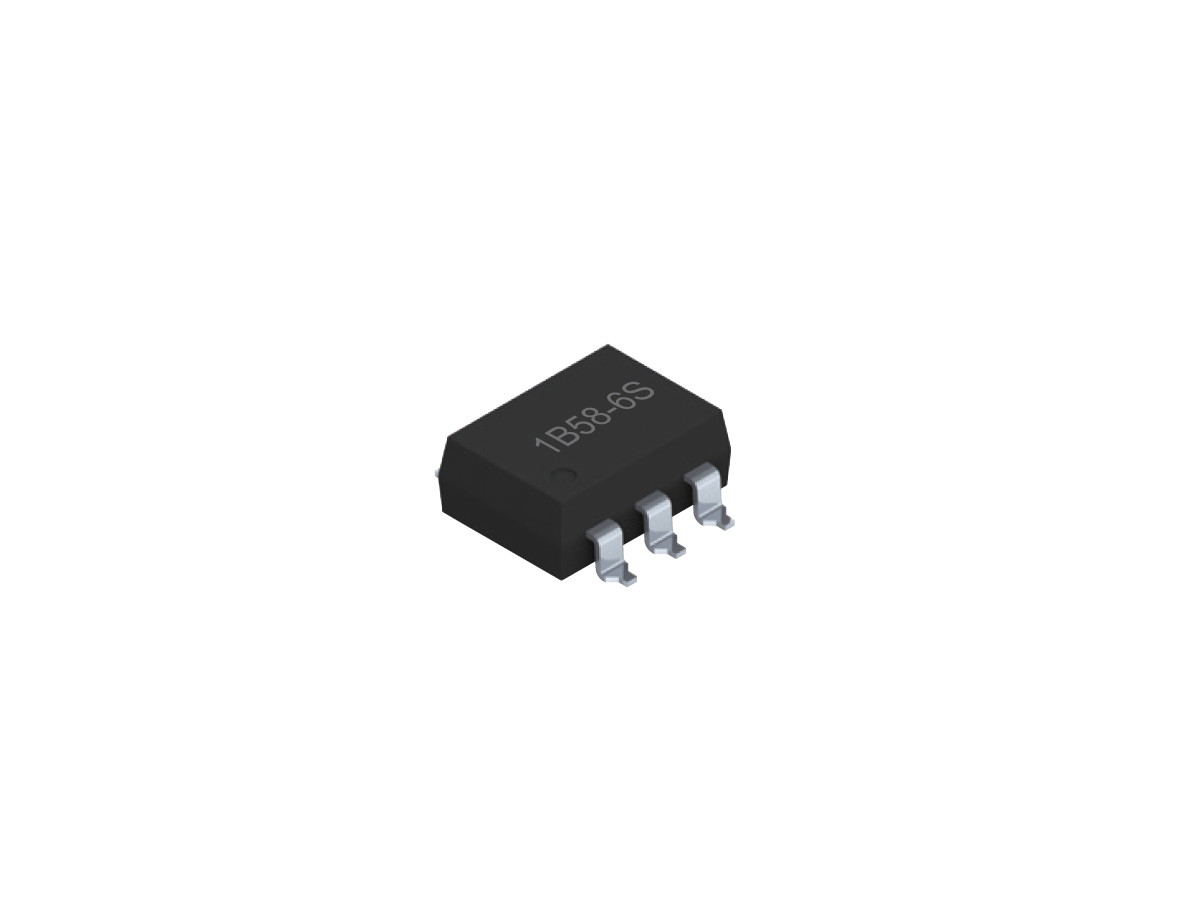

Die Serie SMP-58 ist ein Halbleiter-Photo-MOSFET-Relais für hohe Spannungen, das für extrem zuverlässige Schaltvorgänge in kompakten, leistungsstarken elektronischen Systemen entwickelt wurde. Es ist in SMD- und DIP-Gehäusen erhältlich und unterstützt Schaltvorgänge bis zu 1800 V AC oder Spitzen-Gleichstrom und Lastströme bis zu 30 mA, wodurch es sich ideal für Anwendungen eignet, die eine extreme Isolierung und Spannungsverarbeitung bei geringem Platzbedarf erfordern.

Mit einem typischen Einschaltwiderstand von 100 Ω, einer niedrigen Ausgangskapazität von 10 pF und einem minimalen Leckstrom im Aus-Zustand von 10 µA gewährleistet die Serie SMP-58 saubere Signalübergänge und eine hohe Signalintegrität auch unter Hochspannungsbedingungen. Das Solid-State-Design verhindert mechanischen Verschleiß und Kontaktprellen und bietet eine hervorragende Beständigkeit gegen Stöße, Vibrationen und Umweltverschmutzungen.

Diese Serie ist für das Schalten von Analogsignalen mit niedrigem Pegel und von Lasten mit höherem Pegel wie LEDs, Relais, Magneten und Lampen optimiert. Die extrem hohe Isolation zwischen Eingang und Ausgang und die lange Lebensdauer machen sie zu einer zuverlässigen Lösung für Industrie-, Automobil-, Medizin- und Testumgebungen.

Normen und Zertifizierungen

• Halbleiterschaltung ohne Kontaktprellen oder mechanische Beeinträchtigung
• Ultra-Hochspannungsschaltfähigkeit (bis zu 1800 V AC/DC)
• Niedrige Ausgangskapazität (10 pF) für saubere Signalübergänge
• Minimale Leckage im Aus-Zustand (10 µA) für hohe Signaltreue
• Extrem hohe Isolierung zwischen Eingang und Ausgang für eine sichere Schaltungstrennung

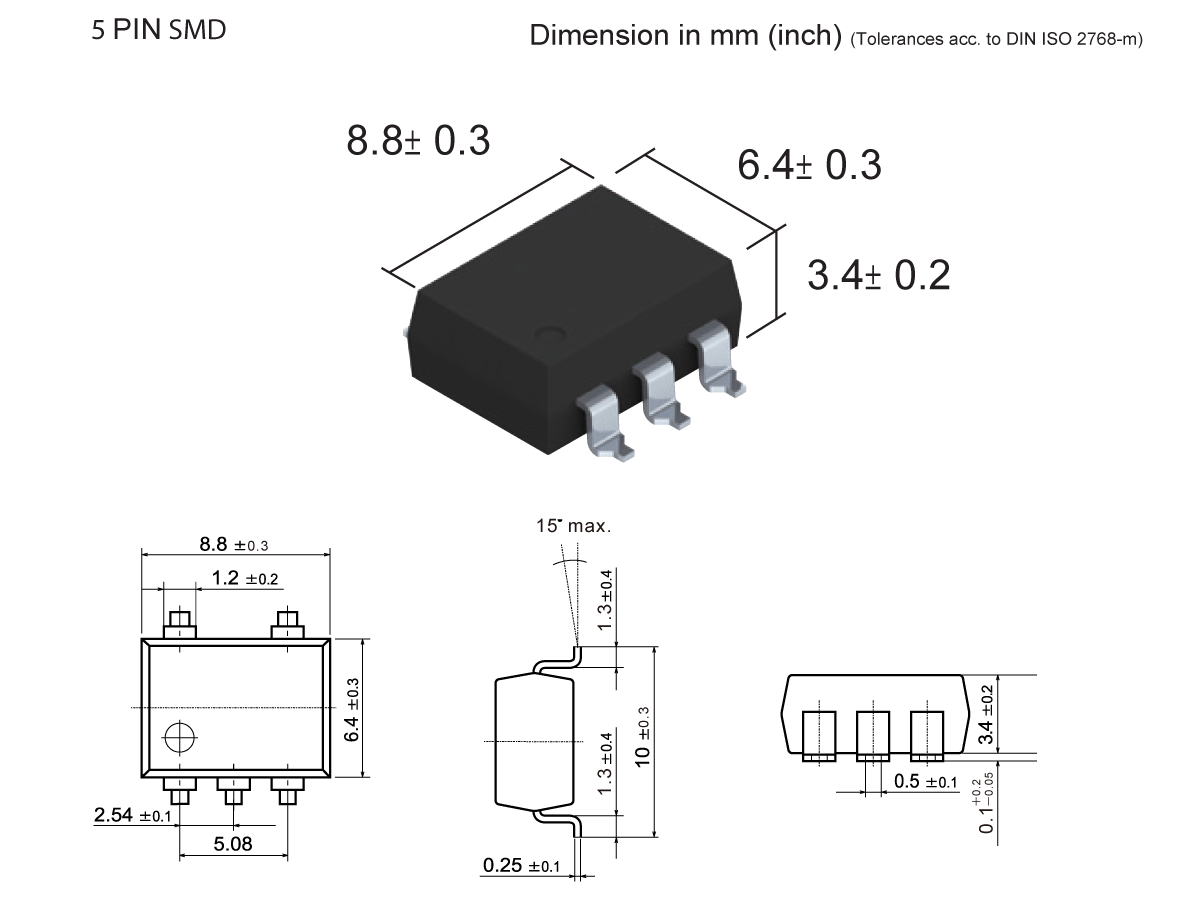

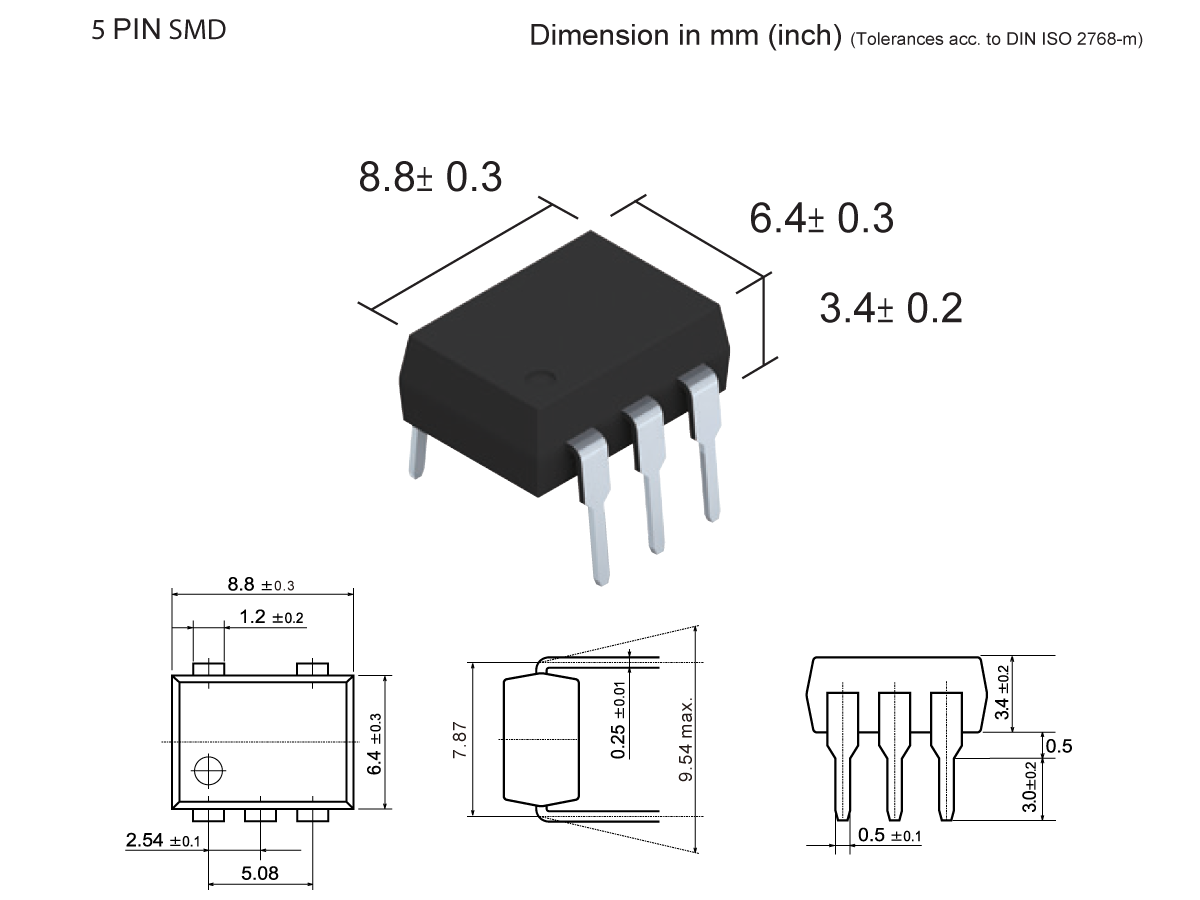

• Verfügbar in SMD- und DIP-Gehäusen für flexible Integration
• Schock- und vibrationsfest, unempfindlich gegenüber schmutzigen Umgebungen
• Stabiler On-Widerstand über die Zeit für gleichbleibende Leistung
• Lange Lebensdauer mit hoher Zuverlässigkeit in Solid-State-Form

• Automatisierte Prüfgeräte (ATE): Hochspannungsschaltungen für Präzisionstests
• Elektrofahrzeuge: Hochspannungssteuerung in Batterie- und Leistungssystemen
• E/A-Module: Signalführung und Isolierung in der industriellen Automatisierung
• Medizinische Geräte: Sicheres, geräuscharmes Schalten in Diagnose- und Überwachungsgeräten
• Sensorische Ausrüstung: Saubere Signalsteuerung in der Präzisionsinstrumentierung
• Management von Solarbatterien: Effizientes Schalten in Systemen für erneuerbare Energien
• Telekommunikation: Kompakter Relaisersatz in Kommunikationssystemen
• Sicherheitssysteme: Geräuschloses, zuverlässiges Schalten in Zugangskontroll- und Alarmsystemen
• Automobilindustrie (AEC-Q101): Qualifiziert für raue Automobilumgebungen
