Reedschalter der Serie ORT551-1

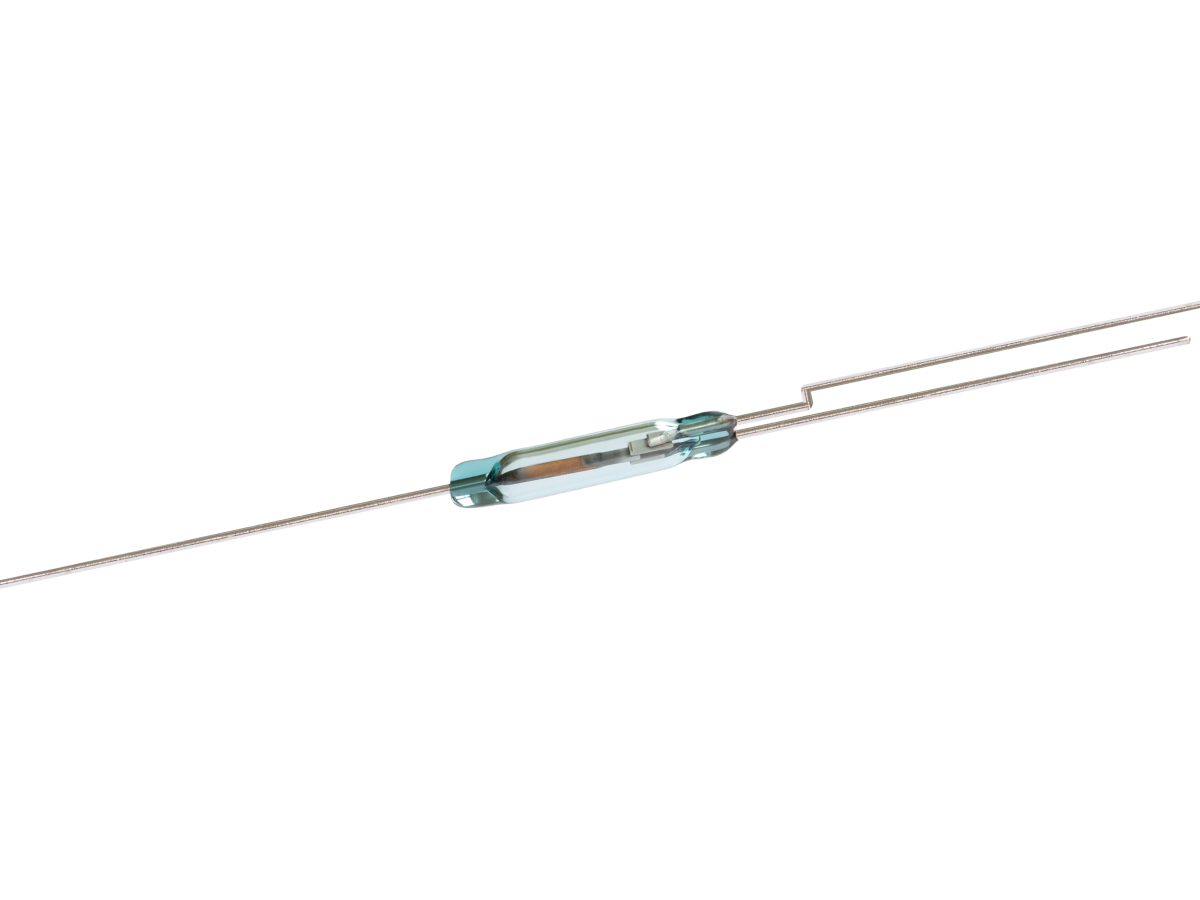

Die Serie ORT551-1 ist ein Miniatur-SPDT-Reedschalter (Form C), der für den Umschaltbetrieb in kompakten elektronischen Systemen entwickelt wurde. Mit einer Länge des Glaskörpers von 14,0 mm und einem Durchmesser von 2,54 mm bietet er zuverlässiges Schalten unter 30 VDC mit einer Nennleistung von 3 W und einem Schaltstrom von 0,2 A.
Dieser Reed-Schalter zeichnet sich durch ein einzigartiges mechanisches Detail aus: Die Öffnerleitung ist mit einem gebogenen Dogleg versehen, was die Identifizierung und die Ausrichtung bei der Montage erleichtert. Die hermetisch versiegelten Kontakte sind in Schutzgas eingeschlossen und gewährleisten langfristige Zuverlässigkeit und gleichbleibende Leistung sowohl in Verbraucher- als auch in Industrieumgebungen.
Normen und Zertifizierungen
- SPDT (Form C) Kontaktkonfiguration für Zweikreisschaltung
- Kompakter 14,0 mm Glaskörper für platzbeschränkte Designs
- Dog-leg-Biegung am N.C.-Kontakt für einfache Identifizierung und Montagepräzision
- Hermetisch versiegelte Kontakte in Inertgas für verbesserte Haltbarkeit
- Magnetisch betätigt, keine externe Stromversorgung erforderlich
- Schnelles Schaltverhalten für Echtzeitsteuerung in Niederspannungsanlagen

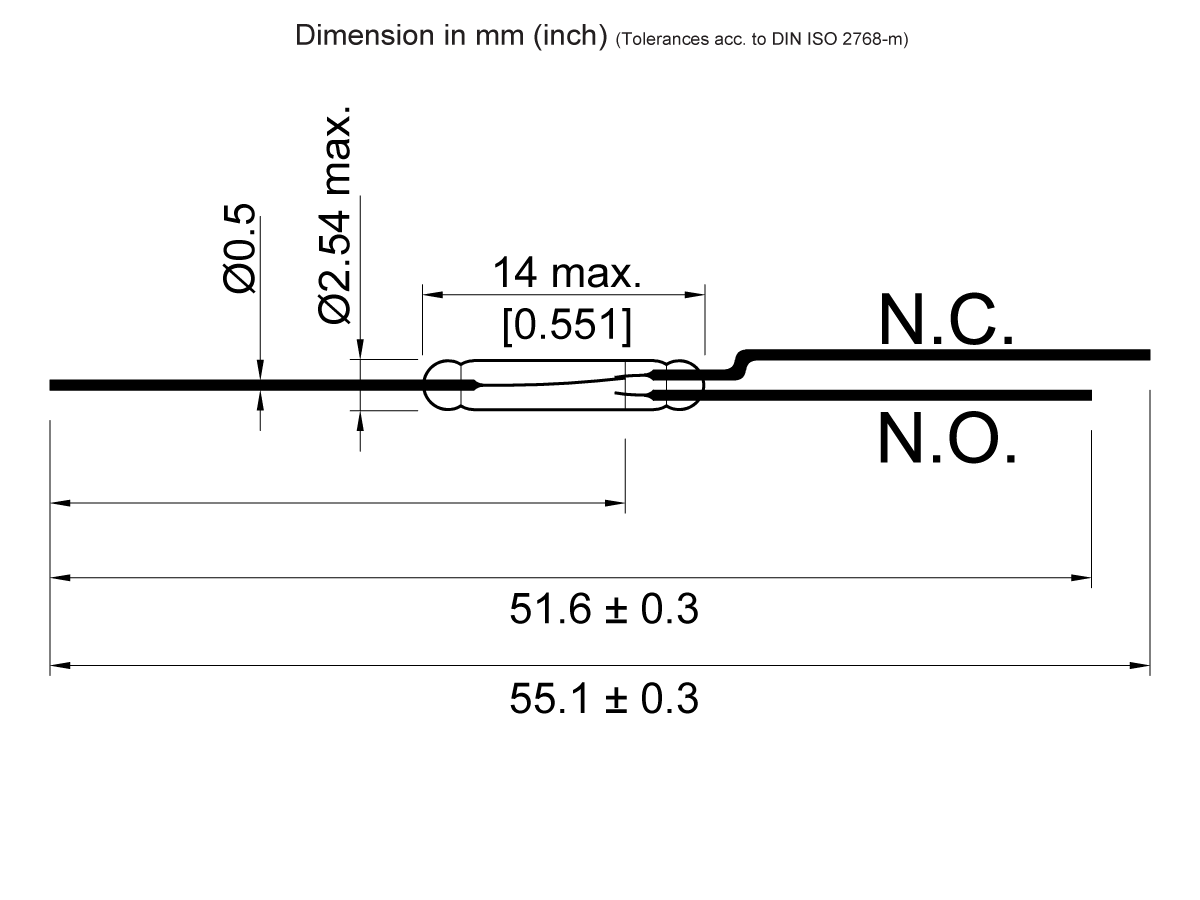

| Gesamtlänge mm (Zoll) | 55.1 (2.169) |
| Glaslänge max. mm (Zoll) | 14.0 (0.551) |
| Glas Durchm. Max. mm (Zoll) | 2.54 (0.100) |
| Durchmesser Blei mm (Zoll) | 0.5 (0.019) |
| Kontaktform | 1C (SPDT) Wechsler |
| Pull-In Bereich | 10-30 AT |
| Nennleistung Max. | 3W/30VDC/0,2 Ampere DC |
- Unterhaltungselektronik: Betriebsartenumschaltung, magnetische Andocksysteme
- Sicherheitssysteme: Tür-/Fenstersensoren mit zwei Zuständen, Manipulationserkennung
- Medizinische Geräte: Kompaktes Schalten in Diagnose- und Überwachungsgeräten
- Industrielle Automatisierung: Zustandsumschaltung in Steuerungssystemen und Aktuatoren
- Intelligente Haushaltsgeräte: Multi-Funktions-Sensorik, Füllstandskontrolle
- Fahrzeugsysteme: Positionserfassung, Zweipfad-Signalführung
