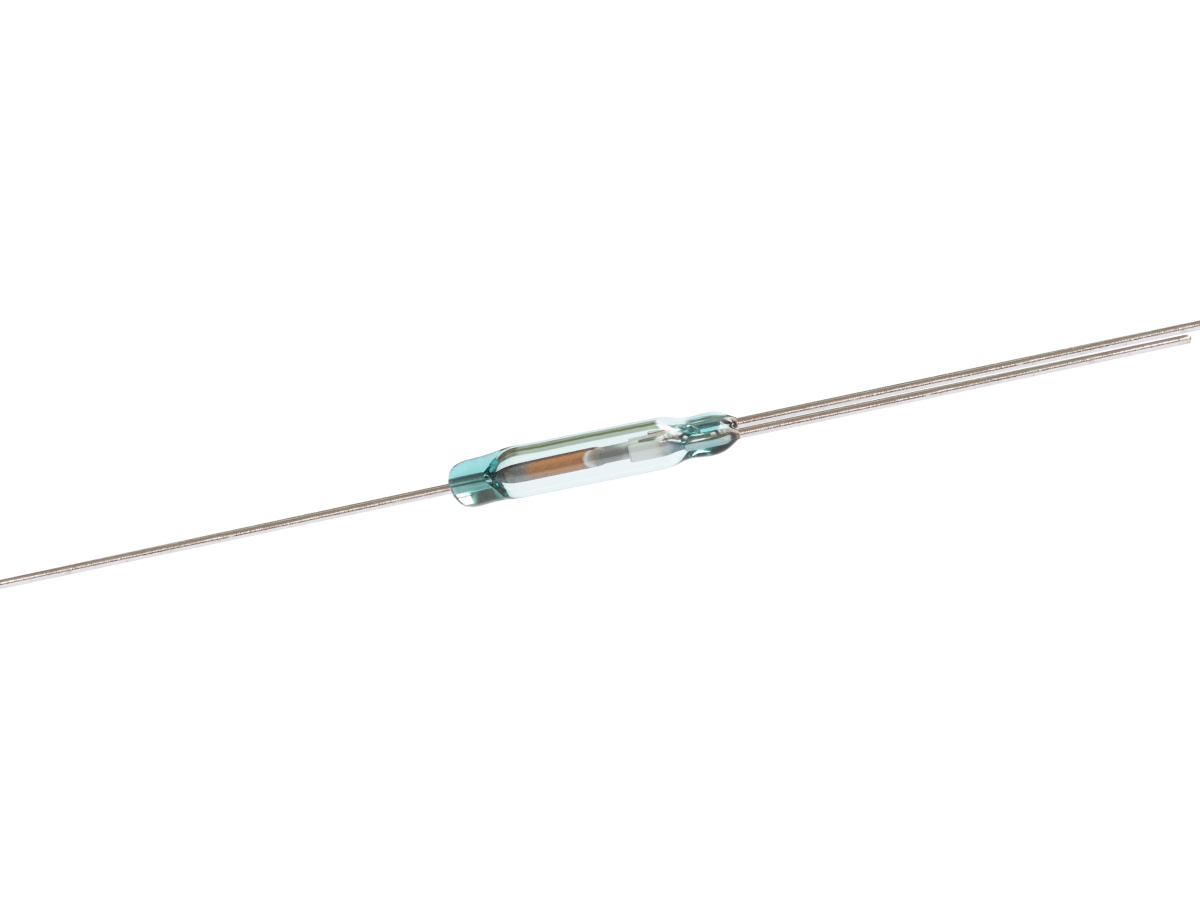

Reedschalter der Serie ORT551
Die Serie ORT551 ist ein Miniatur-SPDT-Reedschalter (Form C), der für den Umschaltbetrieb in kompakten elektronischen Systemen entwickelt wurde. Mit einer Glaskörperlänge von 14,0 mm und einem Durchmesser von 2,54 mm bietet er ein zuverlässiges Schalten unter 30 VDC mit einer Nennleistung von 3 W und einem Schaltstrom von 0,2 A.
Dieser Schalter ist hermetisch in Schutzgas versiegelt, um eine langfristige Kontaktzuverlässigkeit und gleichbleibende Leistung zu gewährleisten. Sein kompakter Formfaktor und seine Zweikontaktkonfiguration machen ihn ideal für Anwendungen, die eine präzise Zustandserfassung, Redundanz oder Zweipfadsteuerung in Niederspannungsumgebungen erfordern.
Normen und Zertifizierungen
- SPDT-Kontaktkonfiguration (Form C) für flexible Umschaltungen
- Kompakter 14,0 mm Glaskörper für platzbeschränkte Designs
- Hermetisch versiegelte Kontakte unter Schutzgas für verbesserte Haltbarkeit und Zuverlässigkeit
- Gerade Leitungskonfiguration für einfache Leiterplattenmontage und mechanische Stabilität
- Magnetisch betätigt, keine externe Stromversorgung erforderlich, ideal für energieeffiziente Systeme
- Ausgelegt für 3 W, 30 VDC und 0,2 A Schaltstrom für Anwendungen auf Signalebene

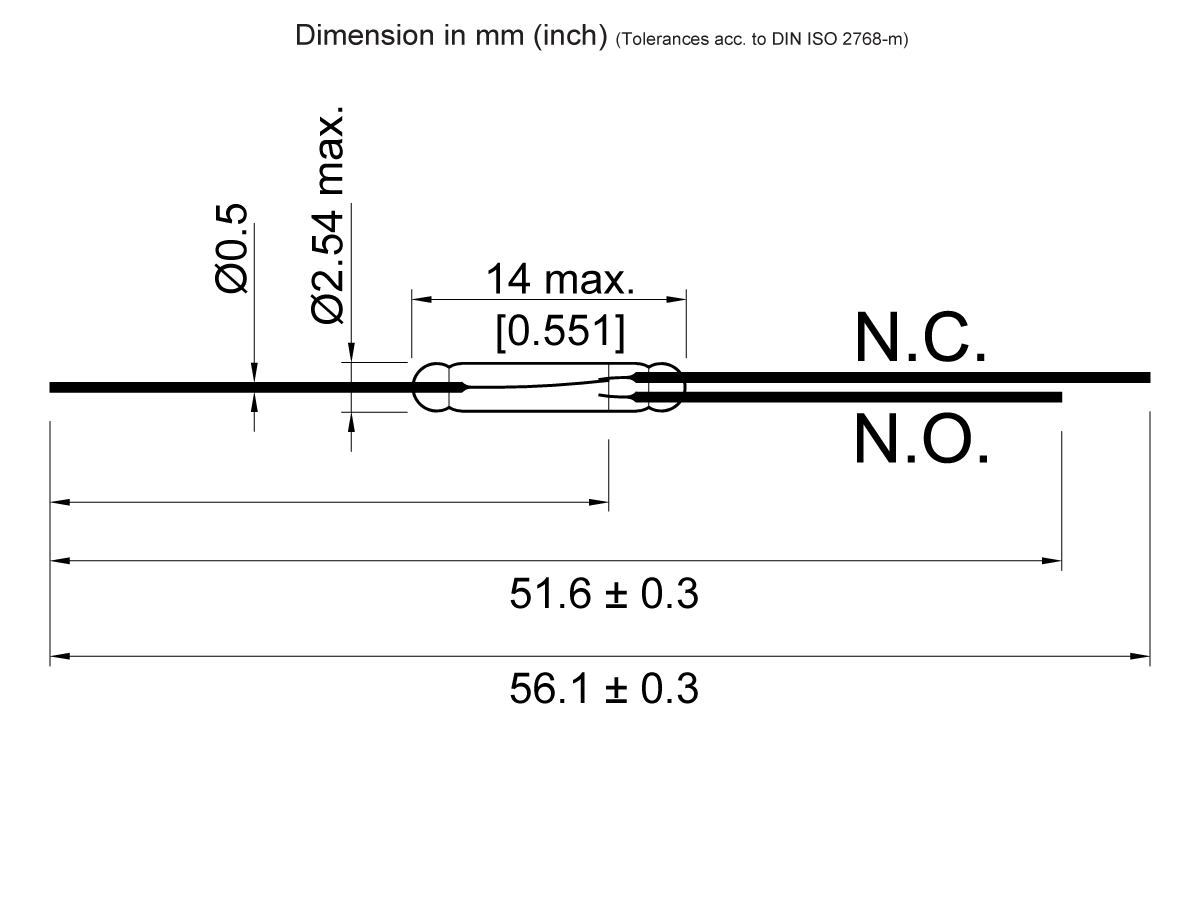

| Gesamtlänge mm (Zoll) | 56.1 (2.208) |
| Glaslänge max. mm (Zoll) | 14.0 (0.551) |
| Glas Durchm. Max. mm (Zoll) | 2.54 (0.100) |
| Durchmesser Blei mm (Zoll) | 0.5 (0.019) |
| Kontaktform | 1C (SPDT) Umschalter |
| Pull-In Bereich | 10-30 AT |
| Nennleistung Max. | 3W/30VDC/0,2 Ampere DC |
- Unterhaltungselektronik: Betriebsartenumschaltung, magnetische Andocksysteme
- Sicherheitssysteme: Tür-/Fenstersensoren mit Dual-State-Erkennung
- Medizinische Geräte: Kompaktes Schalten in Diagnose- und Überwachungsgeräten
- Industrielle Automatisierung: Zustandsumschaltung in Steuerungssystemen und Aktoren
- Intelligente Haushaltsgeräte: Multi-Funktions-Sensorik, Füllstandskontrolle
- Fahrzeugsysteme: Positionserfassung, Zweipfad-Signalführung
