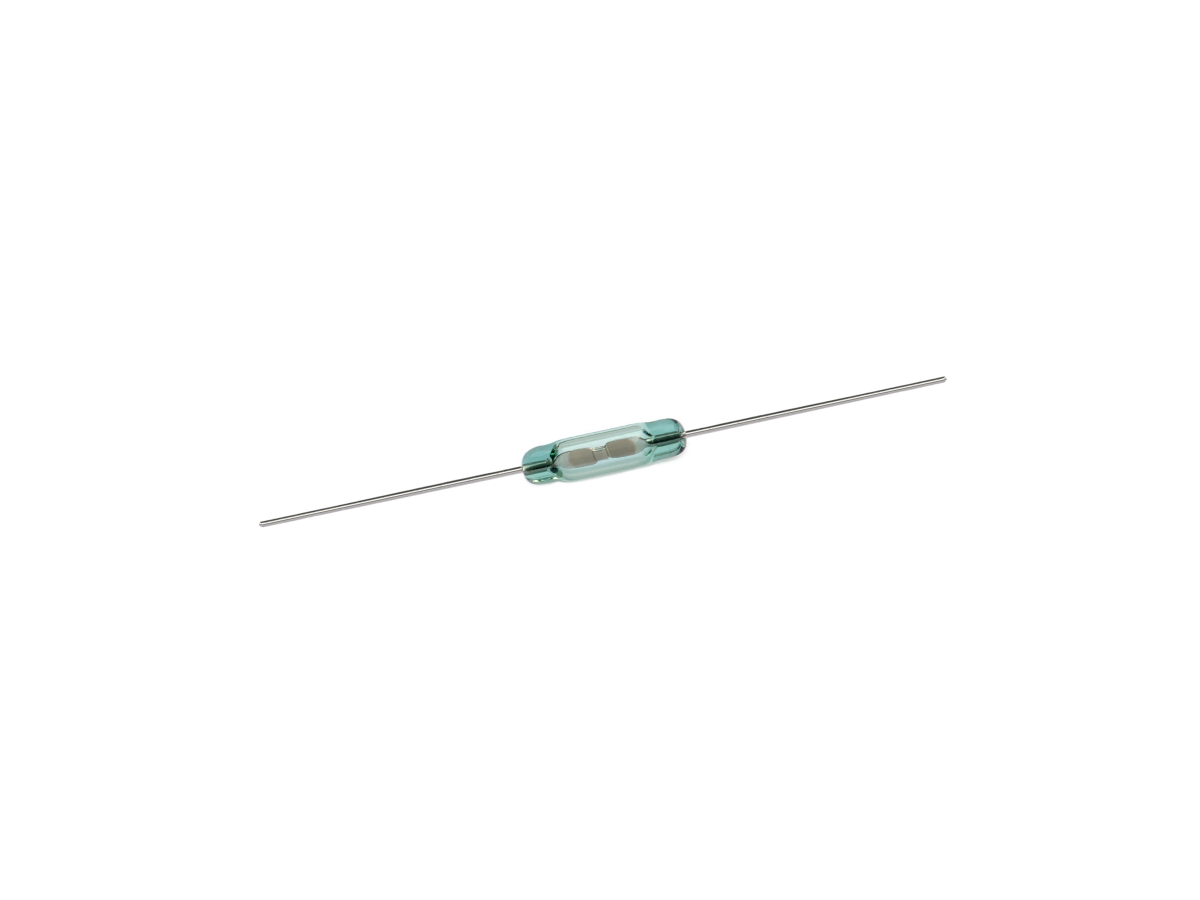

Reedschalter der Serie ORD213
Die Serie ORD213 ist ein ultraminiaturisierter, hochpräziser Reed-Schalter, der für das Schalten kleiner Lasten in kompakten elektronischen Systemen entwickelt wurde. Mit einer Länge des Glaskörpers von nur 7,0 mm und einem Durchmesser von 1,8 mm unterstützt dieser SPST-NO-Schalter (Form A) Schaltspannungen bis zu 24 VDC, Ströme bis zu 0,1 A und eine Nennleistung von 1 W.
Seine schmale Hysterese – d. h. eine geringe Differenz zwischen Öffnungs- und Schließwert – ermöglicht hochpräzise Schaltpunkte und ist damit ideal für tragbare und Präzisionsgeräte. Die hermetisch abgedichteten Kontakte gewährleisten langfristige Zuverlässigkeit und stabile Leistung in einer Vielzahl von Umgebungen.
Normen und Zertifizierungen
- Ultraminiatur-Design, ideal für Anwendungen mit begrenztem Platzangebot
- Enge Differenzschaltung für präzise magnetische Betätigung
- Hermetisch abgedichtetes Glasgehäuse schützt vor Feuchtigkeit und Verunreinigungen
- Schnelle Reaktionszeit mit typischer Betätigungszeit von 0,3 ms
- Schock- und vibrationsbeständig für raue Umgebungen
- Energieeffizienter Betrieb, kein Strom für die Betätigung erforderlich

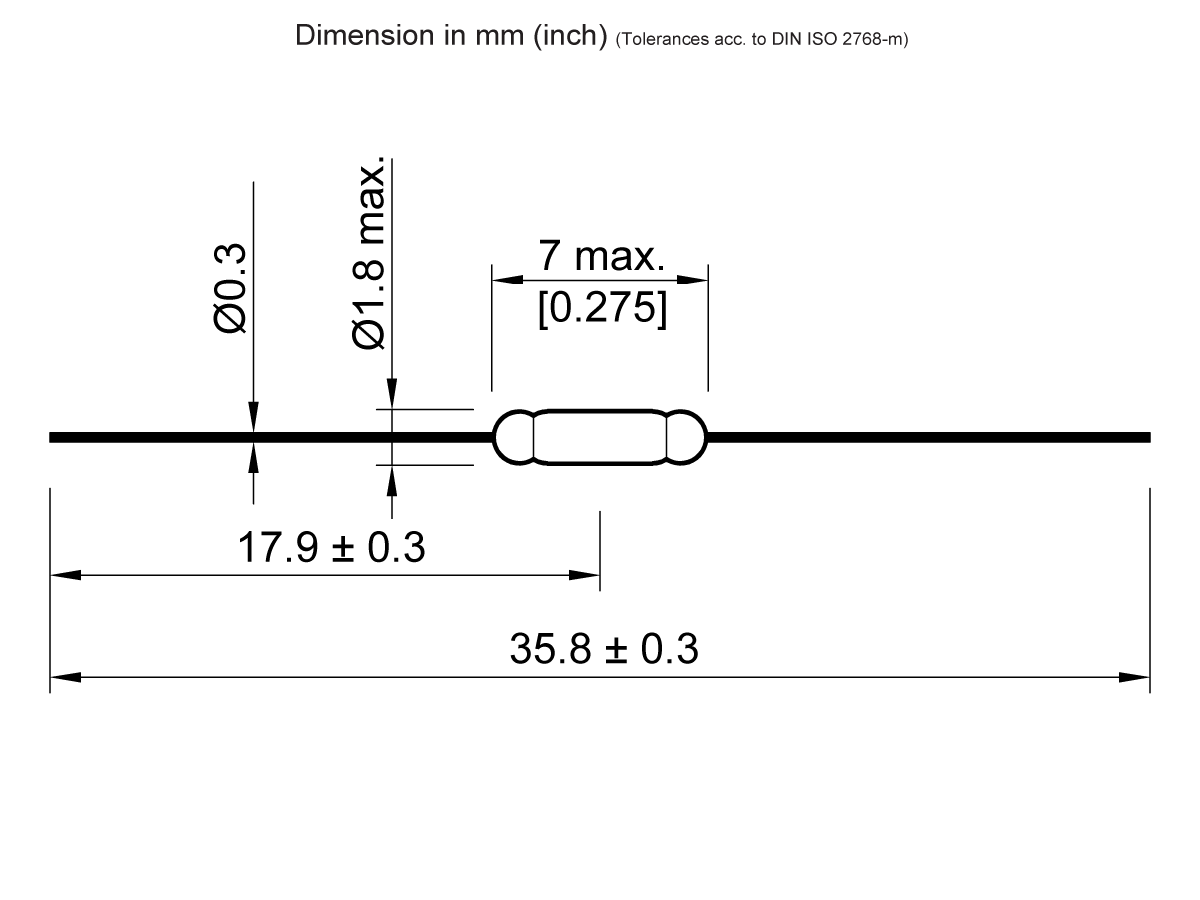

| Gesamtlänge mm (Zoll) | 35.8 (1.409) |
| Glaslänge max. mm (Zoll) | 7.0 (0.275) |
| Glas Durchm. Max. mm (Zoll) | 1.80 (0.070) |
| Durchmesser Blei mm (Zoll) | 0.3 (0.011) |
| Kontaktform | 1A (SPST) Normalerweise offen (N.O.) |
| Pull-In Bereich | 10-40 AT |
| Nennleistung Max. | 1W/24VDC/0,1 Ampere DC |
- Medizinische Ausrüstung und Geräte
- Test- und Messsysteme (ATE)
- Unterhaltungselektronik und tragbare Geräte
- Sicherheits- und Alarmsysteme
- Elektronische Steuerungen für Kraftfahrzeuge
- Kommunikations- und Kontrollgeräte
