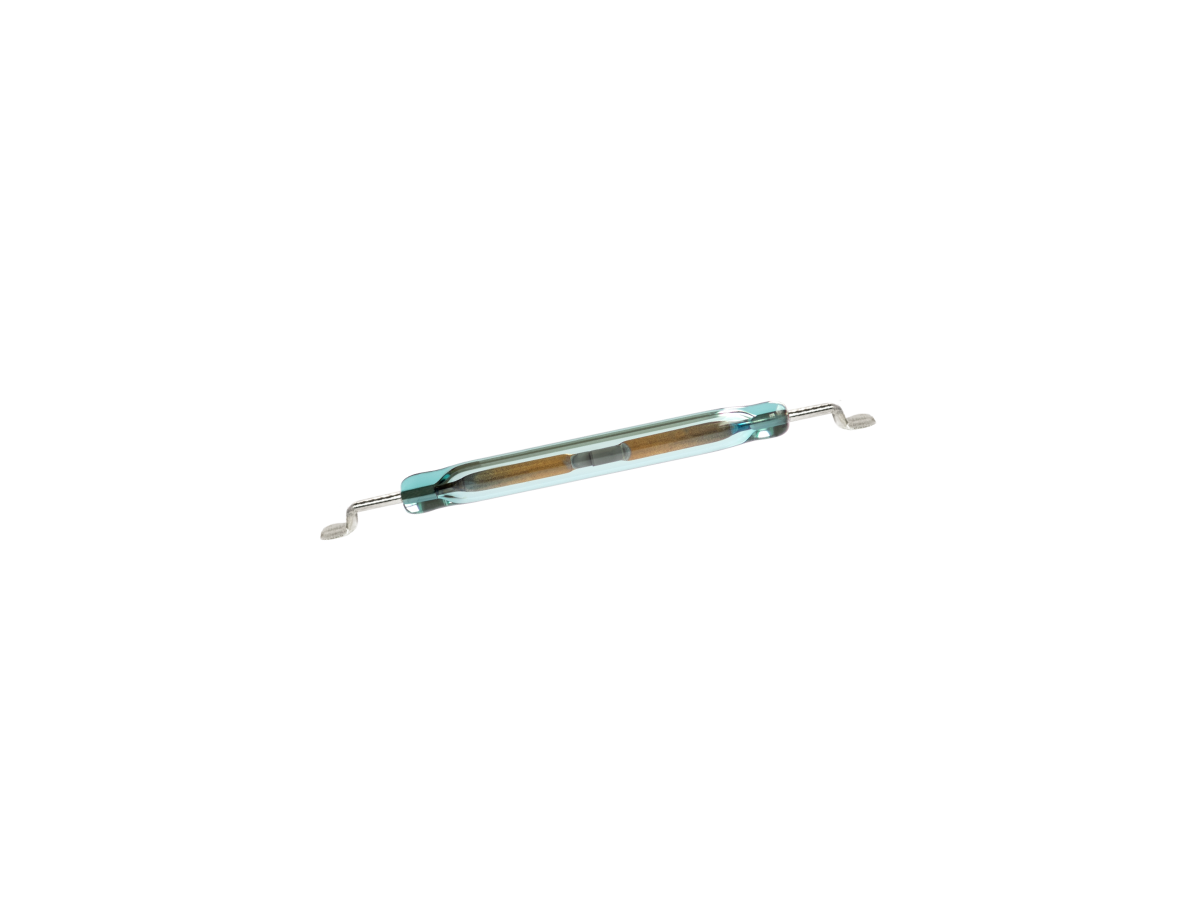

MK23-85 Serie SMD Reedschalter
Bei der Serie MK23-85 handelt es sich um einen oberflächenmontierten (SMD-)Reedsensor mit hoher Leistung, der für das Schalten von Hochspannung in kompakten elektronischen Baugruppen entwickelt wurde. Mit einem 21-mm-Glaskörper und 2,75 mm Durchmesser bietet er eine kostengünstige und platzsparende Alternative zu umspritzten Sensoren. Er wird in Tape & Reel-Verpackung gemäß IEC 286/Part 3 geliefert und ist ideal für die automatisierte Pick-and-Place-Produktion.
Die Serie MK23-85 bietet eine außergewöhnliche magnetische Hochspannungsabtastung in einem kompakten, kostengünstigen Format, was sie zu einer zuverlässigen Lösung für OEMs und Ingenieure macht, die in platzbeschränkten oder automatisierten Umgebungen entwickeln.
Normen und Zertifizierungen
- SMD-Bauweise mit blankem Glas für kompakte Integration
- Geeignet für Hochspannungsschaltungen bis zu 1.000 VDC
- Hohe Belastbarkeit bis zu 100 W
- Tape & Reel-Verpackung für automatische Montage

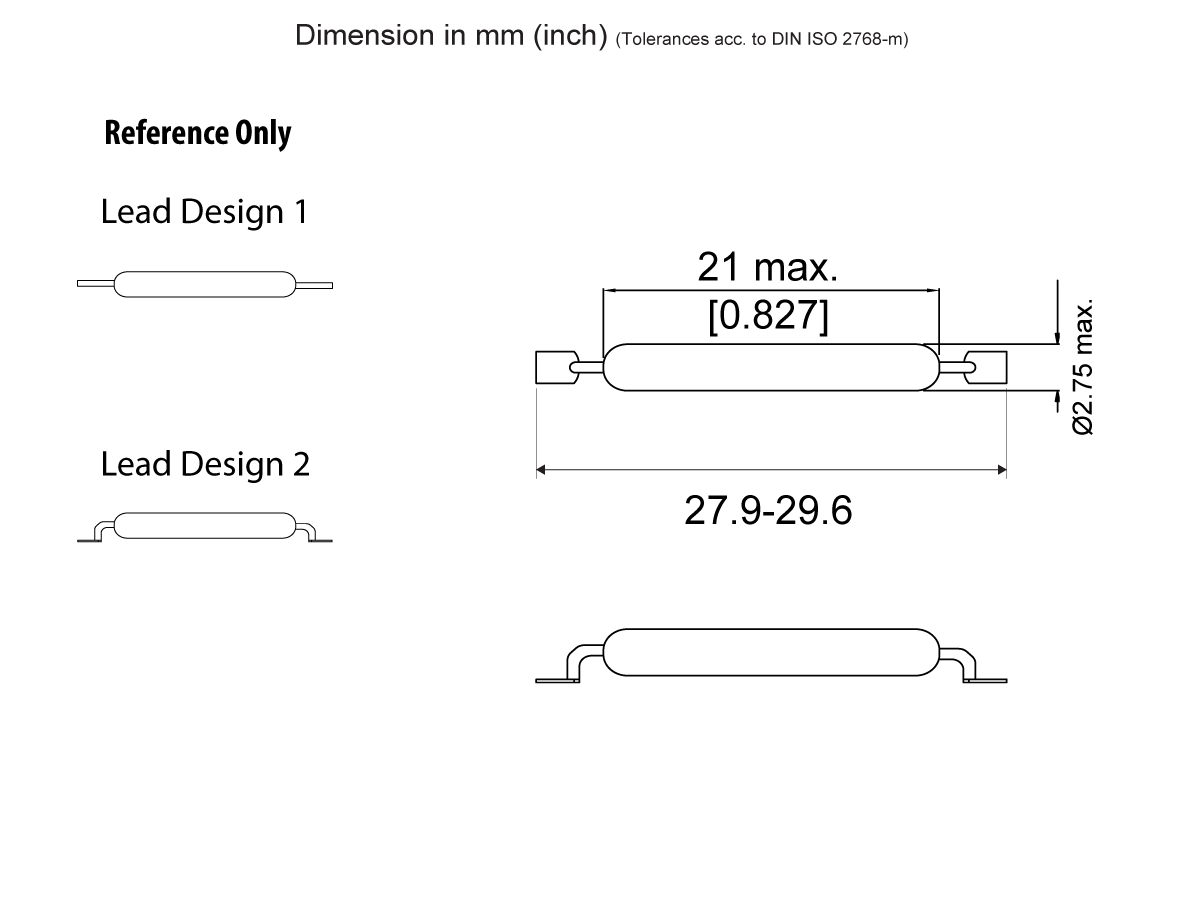

- Mehrere Anschlussarten: axial, kurzer Gull-Flügel, langer Gull-Flügel
| Kontaktform | 1A (SPST) Schließer (N.O.) |
| Betriebsbereich | 15-55 AT |
| Nennleistung Max. | 100W/1.000VDC/1 Ampere DC |
| Ausführung der Leitung | 1, 2 |
- Automobilelektronik
- Militär- und Raumfahrtsysteme
- Sicherheitssysteme und Sicherheitseinrichtungen
- Telekommunikation
- Prüf- und Messtechnik (ATE)
- Haushaltsgeräte
- Elektronik für allgemeine Zwecke
