Entdecken Sie, wie Hochspannungs-Trennrelais empfindliche Schaltkreise schützen und gleichzeitig eine zuverlässige Leistung in Anwendungen wie ATE, Medizintechnik und EV-Systemen bieten.
„Hochspannungstrennrelais schützen Menschen und empfindliche Schaltkreise“
Einführung
Ganz gleich, ob es um den Schutz von Personen oder empfindlichen Schaltkreisen geht, Standex Detect bietet Hochspannungsrelais mit hochisolierenden Eigenschaften. Außerdem arbeiten diese Relais zuverlässig über einen weiten Temperaturbereich. Darüber hinaus bieten sie eine wirtschaftliche Möglichkeit, Milliarden von Schaltvorgängen auszuführen. Unsere Hochspannungsrelais integrieren eine große Menge an intelligenter Technologie auf kleinstem Raum. Sie bieten Hochspannungsisolationsschutz in ATE (Automated Test Equipment), medizinischen Geräten, alternativen Energien, Elektrofahrzeugen und Batteriemanagementsystemen sowie in verschiedenen anderen Märkten.

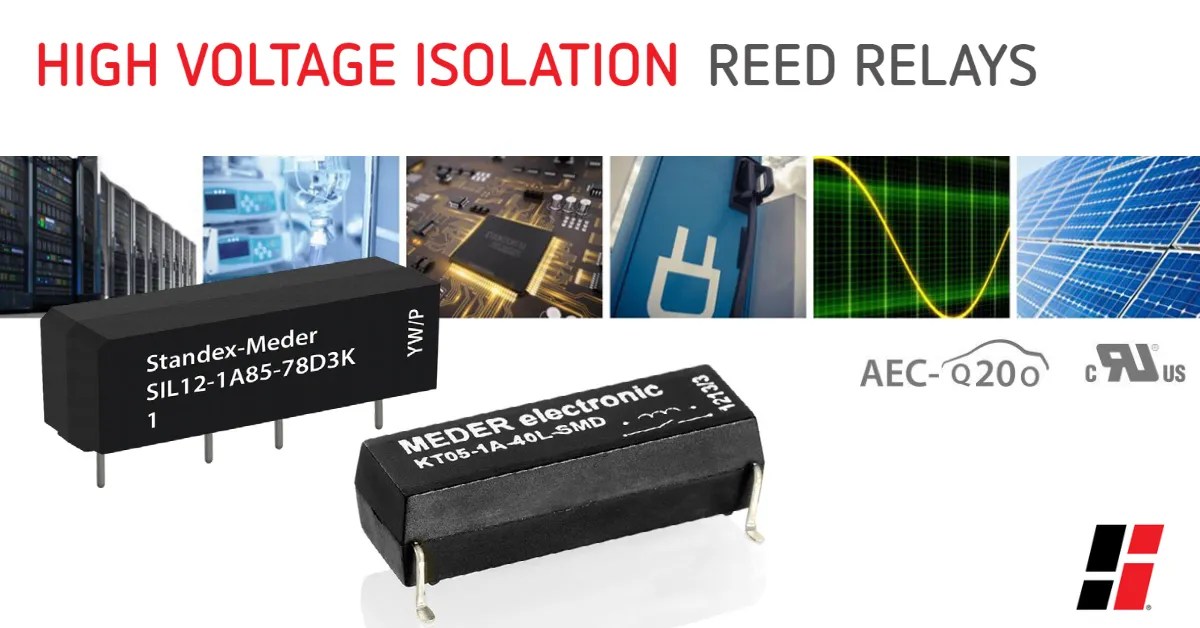

Höhepunkte der Serien KT und SHV
Unsere KT-Reed-Relais-Serie hat beispielsweise einen Isolationswiderstand von >= 10E+13Ω, misst nur 8mm x 10mm x 30mm und ist in einer Durchsteck- (THT) oder Oberflächenmontageausführung (SMD) erhältlich.Darüber hinaus ist dieses Hochspannungsreedrelais in der Lage, bis zu 1kVDC zu schalten, eine Durchbruchspannung von 4,2kVDC und eine Isolationsspannung von bis zu 7kVDC.
Zu den weiteren Merkmalen gehören ein innovatives Design ohne interne Lötstellen und die Fähigkeit, die von der IEC-Norm geforderten Mindest-Kriechstrecken zu erfüllen. Eine typische Anwendung im Bereich der alternativen Energien ist die Messung des Isolationswiderstands mehrerer Komponenten in einem Solarsystem vor dem Anschluss an das Stromnetz, um Verletzungen oder weitere Leckströme zu verhindern.
Anwendungen mit hoher Isolation
- ATE/Test & Messung – Isolationstester, DMM & Oszilloskope, Halbleitertester, Multiplexer/Matrix-Schalter, Spannungsspitzenunterdrücker (TVS)
- Alternative Energien – Solar-Wechselrichter, Stromverteilung
- Medizinische Geräte – Chirurgische Generatoren, Automatische Externe Defibrillatoren, Isolationsüberwachung, Ultraschallsondenprüfgeräte
- Elektrofahrzeuge und Batteriemanagement – Batterietrennsysteme, Wechselrichter, Batteriekonditionierung
Bei der SHV-Reed-Relais-Serie handelt es sich um ein einzelnes Inline- und Hochspannungsrelais oder ein Reed-Relais in Instrumentenqualität, das in einem vergossenen Gehäuse geliefert wird. Es kann bis zu 1 kVDC schalten und dielektrisch bis zu 4 kVDC über die Kontakte sowie zwischen Kontakten und Spule abhalten . Diese Hochspannungs-Reed-Relais-Serie weist einen Isolationswiderstand von >5 x 10^12 Ω auf und beansprucht nur 50 % der Leiterplattenfläche im Vergleich zu unseren DIP- und DIL-Reed-Relais-Serien. Es ist sogar kleiner als das frühere vergossene SIL-HV-Reedrelais.
Die SHV-Reed-Relais-Serie wurde in erster Linie für den Einsatz in automatischen Testsystemen zum Testen von Hochleistungs-MOS-FETs entwickelt. Diese robusten Halbleiter haben eine sehr hohe anfängliche Spitzenstromfähigkeit. Ein Reed-Relais, das hohe Stromimpulse für Hunderte von Millionen von Schaltvorgängen übertragen kann, ist eine wichtige Voraussetzung. Die SHV-Relaisserie kann bis zu 5 Ampere über einen Zeitraum von bis zu 50Milli-Sekunden bei gleichbleibender Wiederholrate übertragen. Die Relais haben standardmäßig interne magnetische Abschirmungen für eng gestapelte Matrizen.
