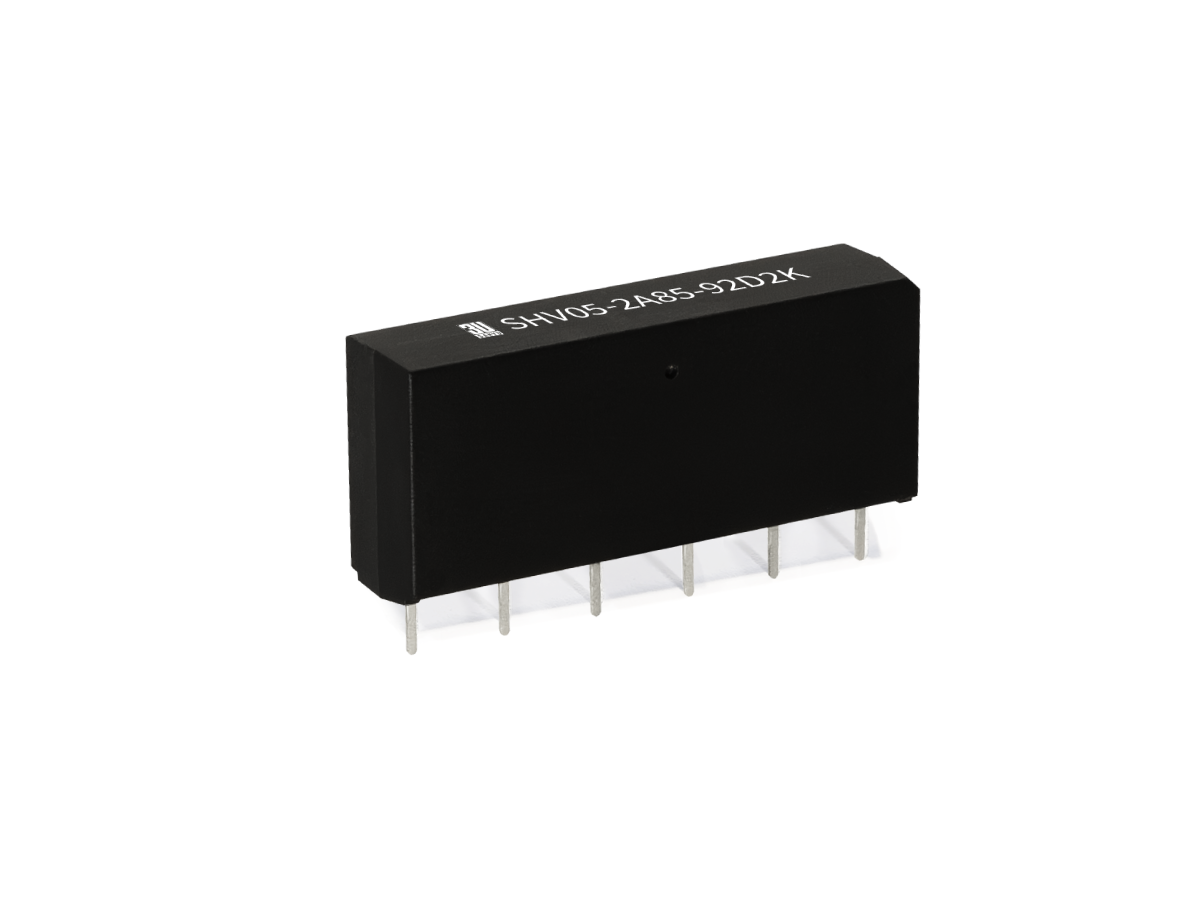

SHV-2A Serie Reed-Relais
Die SHV-2A Serie ist ein Hochspannungs-Reed-Relais mit zwei Kontakten (Form 2A) in Single-in-line-(SIL)-Bauform, das für ATE in kompakter Bauform für hochdichte Mehrkanal-Matrizen entwickelt wurde. Ausgelegt zum Schalten von bis zu 1.000 VDC bei einer Durchschlagspannung von bis zu 2.000 VDC, bzw. 3.000 VDC auf Anfrage, bietet die SHV-2A Serie eine hohe Hochspannungsleistung, hervorragende Isolation und ausgezeichnete Signaltreue in anspruchsvollen Anwendungen wie automatisierten Testsystemen (ATE), EV / ESS, medizinischen Testsystemen und Leistungselektronik.
In einem vergossenen Gehäuse untergebracht, bietet die SHV-2A Serie eine ultrahohe Isolationswiderstandsfähigkeit (IR > 10TΩ), um Messintegrität und Sicherheit zu gewährleisten. Die einzigartige kompakte Bauform mit zwei HV-Kontakten macht sie ideal für platzkritische Designs. Erhältlich in der Kontaktkonfiguration DPST-NO (2 Form A), mit Spulenspannungen von 5 VDC und optionaler Diode für eine verbesserte Performance.
- Hochspannungs-Schalten bis zu 1.000 VDC
- Durchschlagspannung bis zu 3.000 VDC
- Ultra-hoher Isolationswiderstand (>10 TΩ)

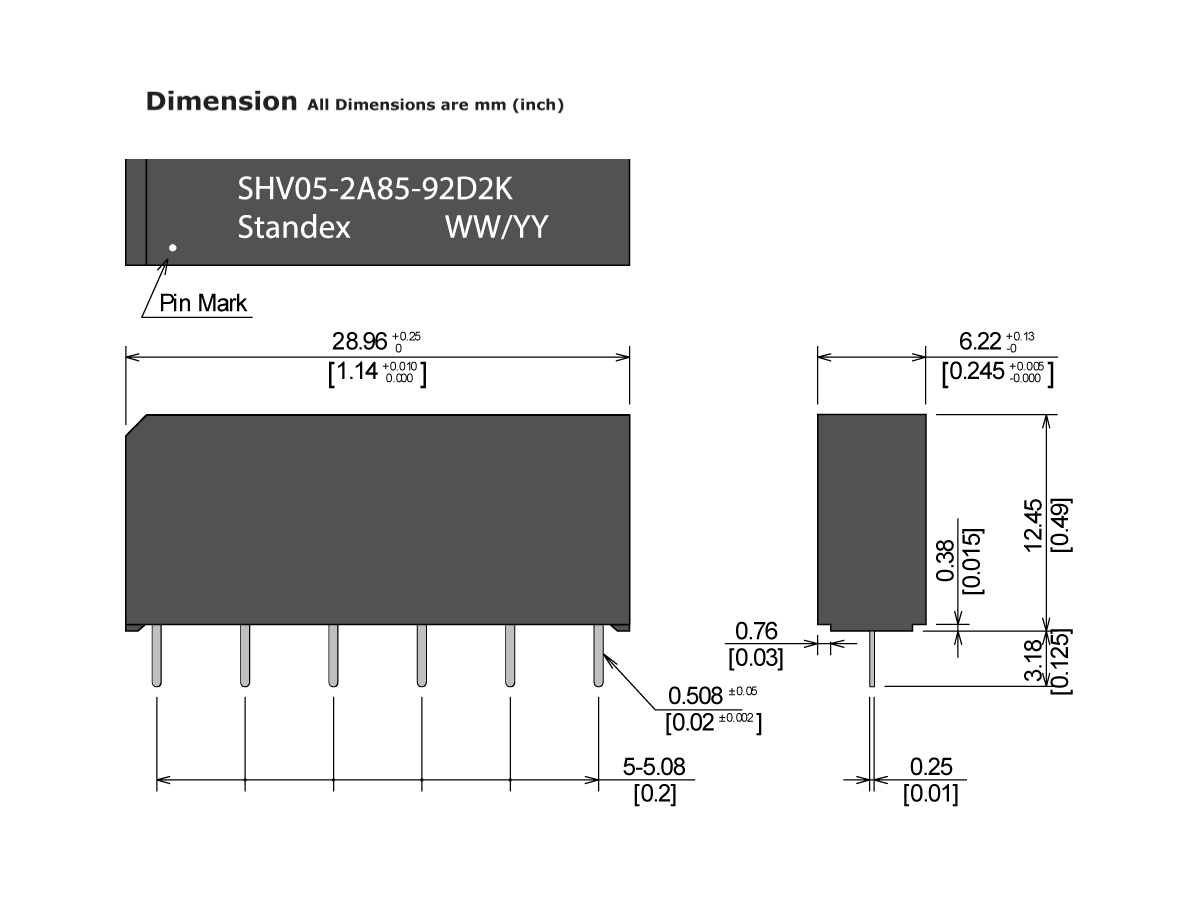

- Kompaktes SIL-Spritzgussgehäuse mit zwei HV-Kontakten

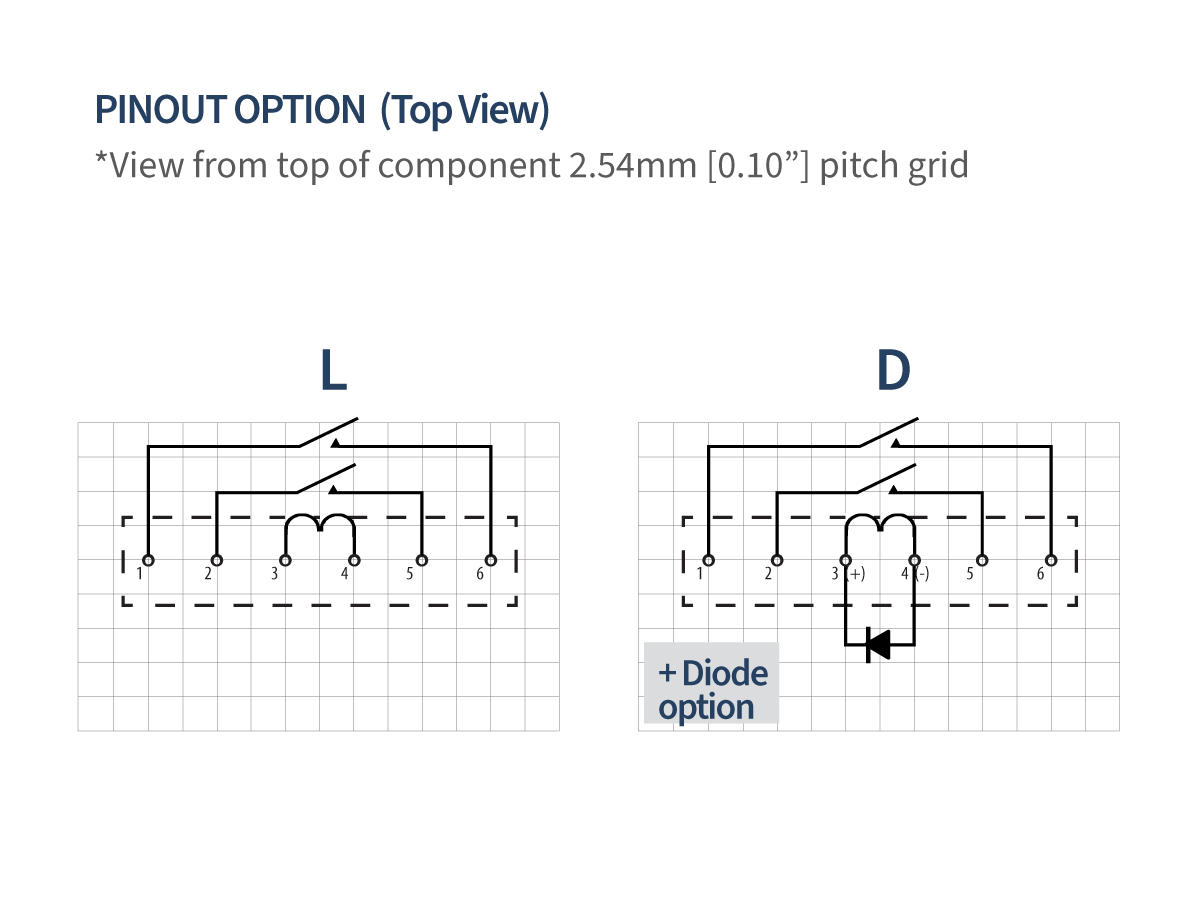

- Kontaktkonfiguration: DPST-NO (2 Form A)
- Spulenspannungsoptionen: 5 VDC
- Nennleistung: Bis zu 100 W
- Optionaler Diodenschutz zur Spulenunterdrückung
- Durchsteckmontage (THT)
- Qualifiziert gemäß IEC 61810
| Spulenspannung (VDC) | 05 |
| Spulenwiderstand (Ω) | 225 |
| Kontaktform | 2A |
| Max. Nennleistung | 100W/1,000VDC/1A |
- Automatisierte Testgeräte (ATE): Hochdichte Relais-Arrays für präzise Hochspannungsmessung und Signalführung
- Hochspannungs-Kabel- und Kabelbaumprüfung: Matrix-Schaltung für Isolations- und Durchgangsprüfungen in EV-, Luft- und Raumfahrt- sowie industriellen Systemen
- Halbleiter-Testsysteme: Parametrische und Mixed-Signal-Prüfungen, die Schaltpfade mit geringer Leckage und geringer Kapazität erfordern
- Funktionale Leiterplattenprüfung (PCB): Kompaktes Schalten von Hochspannung und empfindlichen Messknoten in Mixed-Signal-Umgebungen
- Batterie- und Energiespeicherprüfung: Hochspannungs-Signalführung und Isolationsmessung in Batteriemodulen und -packs
