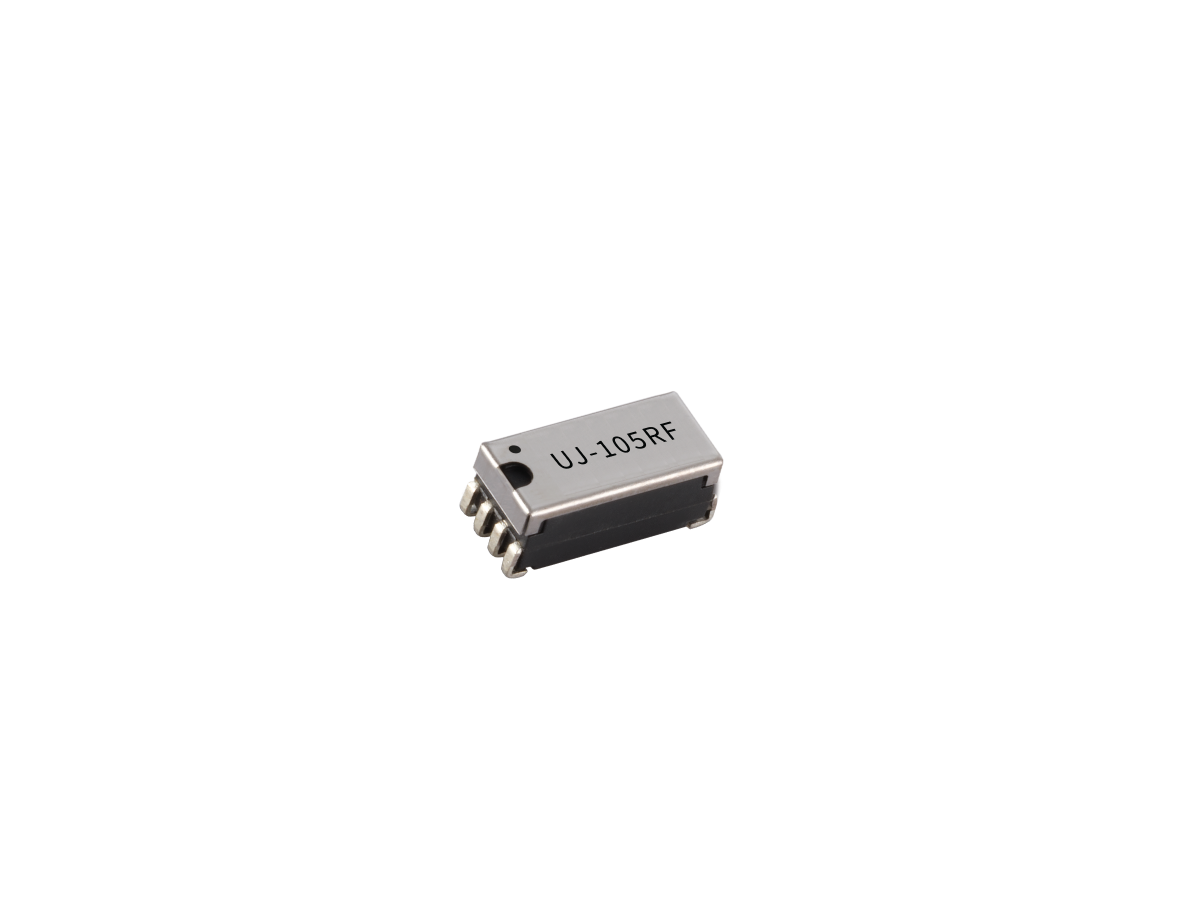

Die U-Serie ist ein ultraminiaturisiertes Hochfrequenz-Reed-Relais, das für fortschrittliche HF-Schaltungen in platzbeschränkten PCB-Layouts entwickelt wurde. Mit einer kompakten oberflächenmontierten Grundfläche und einem J-Lead-Gehäuse bietet die U-Serie eine außergewöhnliche HF-Leistung bis zu 8 GHz und ist damit ideal für automatisierte Testgeräte (ATE), Telekommunikations- und drahtlose Kommunikationssysteme.

Die U-Serie unterstützt SPST-NO-Kontaktkonfigurationen (Form A) und Spulenspannungen von 3,3 VDC und 5 VDC und ist so konzipiert, dass sie ein Gleichgewicht zwischen Miniaturgröße und Hochfrequenzfähigkeit schafft. Sie sind für eine Leistung von bis zu 3 W, 100 VDC und 0,2 A ausgelegt und bieten eine geringe Einfügedämpfung und zuverlässige Signalintegrität in Baugruppen mit hoher Dichte.

• Ultraminiatur-SMD-Footprint für PCB-Layouts mit hoher Dichte
• RF-Leistung bis zu 8 GHz mit geringer Einfügungsdämpfung
• Kontakt-Konfiguration: SPST-NO (Form A)
• Ausgelegt für 3 W, 100 VDC und 0,2 A Schaltleistung
• Optionen für die Spulenspannung: 3,3 VDC und 5 VDC
• Spulenwiderstand: Max. 150 Ω
• J-Lead-Gehäuse zur Oberflächenmontage für kompakte Integration
• Optimiert für Anwendungen mit hohen Frequenzen und hoher Packungsdichte

• Automatisierte Testgeräte (ATE): RF-Schaltung in Pin-Elektronik und Lastplatinen
• Funktionale PCB-Prüfung: Hochfrequenz-Signalrouting in kompakten Designs
• Datenerfassungssysteme: Zuverlässiges Schalten in Präzisionsinstrumenten
• Telekommunikation: RF-Signalsteuerung in drahtloser Infrastruktur
• IC-Wafer-Prüfung: Hochgeschwindigkeitsschaltung in der Halbleiterdiagnostik
• Drahtlose Kommunikation: Kompakte Relais-Integration in RF-Module
