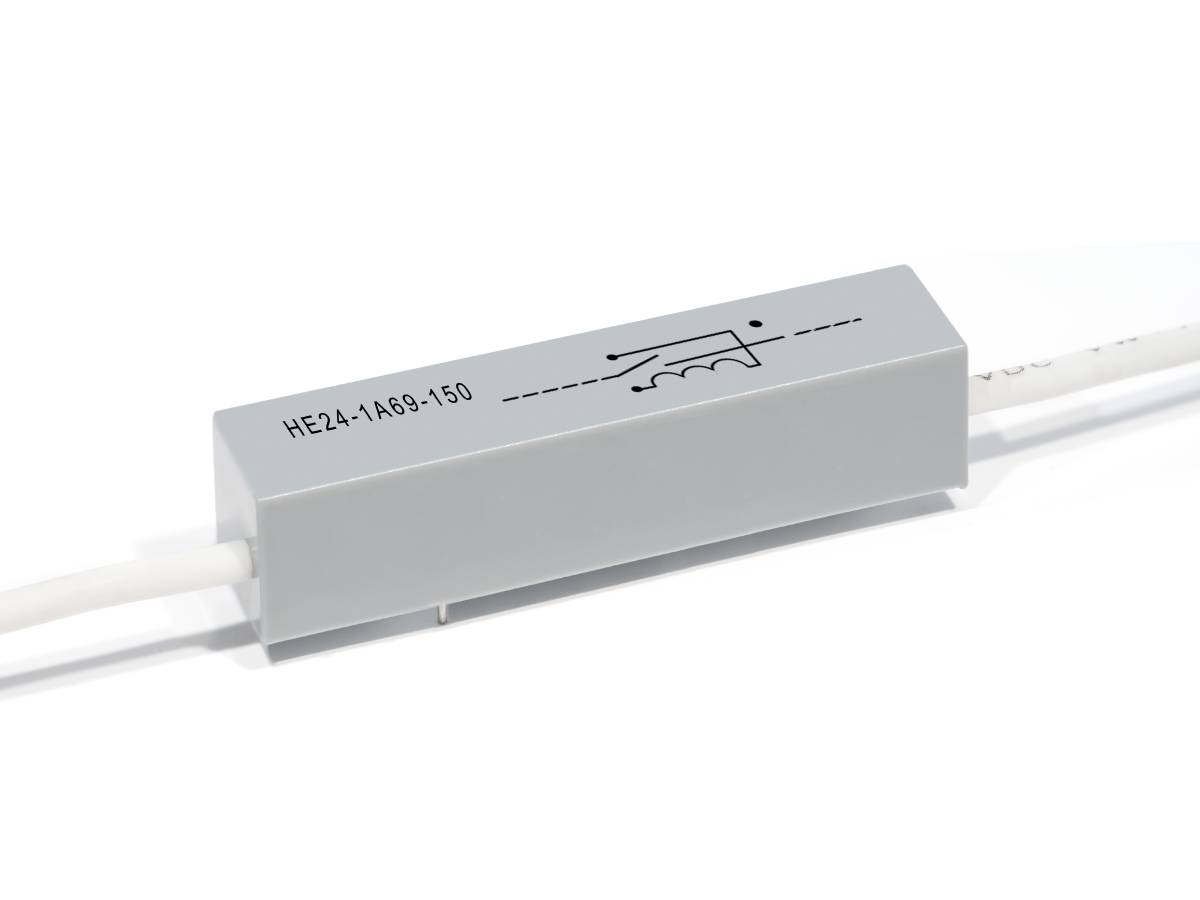

Die HE-Serie ist ein Hochspannungsreedrelais, das für Präzisionsschaltungen in anspruchsvollen Anwendungen entwickelt wurde, die eine hohe Isolations- und Durchbruchleistung erfordern. Die HE-Serie ist in der Lage, bis zu 10.000 VDC zu schalten und Durchbruchspannungen bis zu 15.000 VDC standzuhalten. Sie eignet sich ideal für den Einsatz in der Medizintechnik, in der Prüf- und Messtechnik und in industriellen Systemen, wo Sicherheit und Zuverlässigkeit entscheidend sind.

Die HE-Serie ist für eine lange Lebensdauer in Epoxidharz eingegossen und bietet mehrere PCB-Pin-Konfigurationen sowie optionale Hochspannungsleitungen für eine direkte Verdrahtung. Sie sind in den Kontaktformen SPST-NO (Form A), SPST-NC (Form B) und DPST-NO (Form 2A) erhältlich und unterstützen Spulenspannungen von 5 VDC, 12 VDC und 24 VDC bei einer Nennleistung von bis zu 50 W und einer Strombelastbarkeit von bis zu 3 A. Mit Leckabständen von über 26 mm ist die HE-Serie ein zuverlässiger Ersatz für quecksilberbenetzte Relais in Hochspannungsumgebungen.

Normen und Zertifizierungen

• Hochspannungsschaltung bis zu 10.000 VDC; Durchbruchspannung bis zu 15.000 VDC
• SPST-NO-, SPST-NC- und DPST-NO-Kontaktkonfigurationen
• Ausgelegt für bis zu 50 W und 3 A
• Optionen für Spulenspannung: 5 VDC, 12 VDC, 24 VDC
• Epoxidharzgekapselt mit mehreren PCB-Pin-Layouts
• Optionale Hochspannungskabel für direkte Verdrahtung
• Leckageabstand >26 mm für verbesserte Isolierung
• Durchsteckmontage und axiale Anschlussmöglichkeiten
• Idealer Ersatz für quecksilberberührte Relais

• Medizinische Ausrüstung: Defibrillatoren, elektrochirurgische Generatoren und Hochspannungsisolierung
• Test und Messung (ATE): Hochspannungsschaltungen in automatisierten Testsystemen
• Kabelprüfsysteme: Zuverlässiges Schalten für Isolations- und Durchschlagsprüfungen
• Industrielle Steuerungen: Hochspannungsrelaissteuerung in Strom- und Energiesystemen
• Forschung im Hochspannungsbereich: Präzisionsschaltung in Labor- und Versuchsaufbauten
