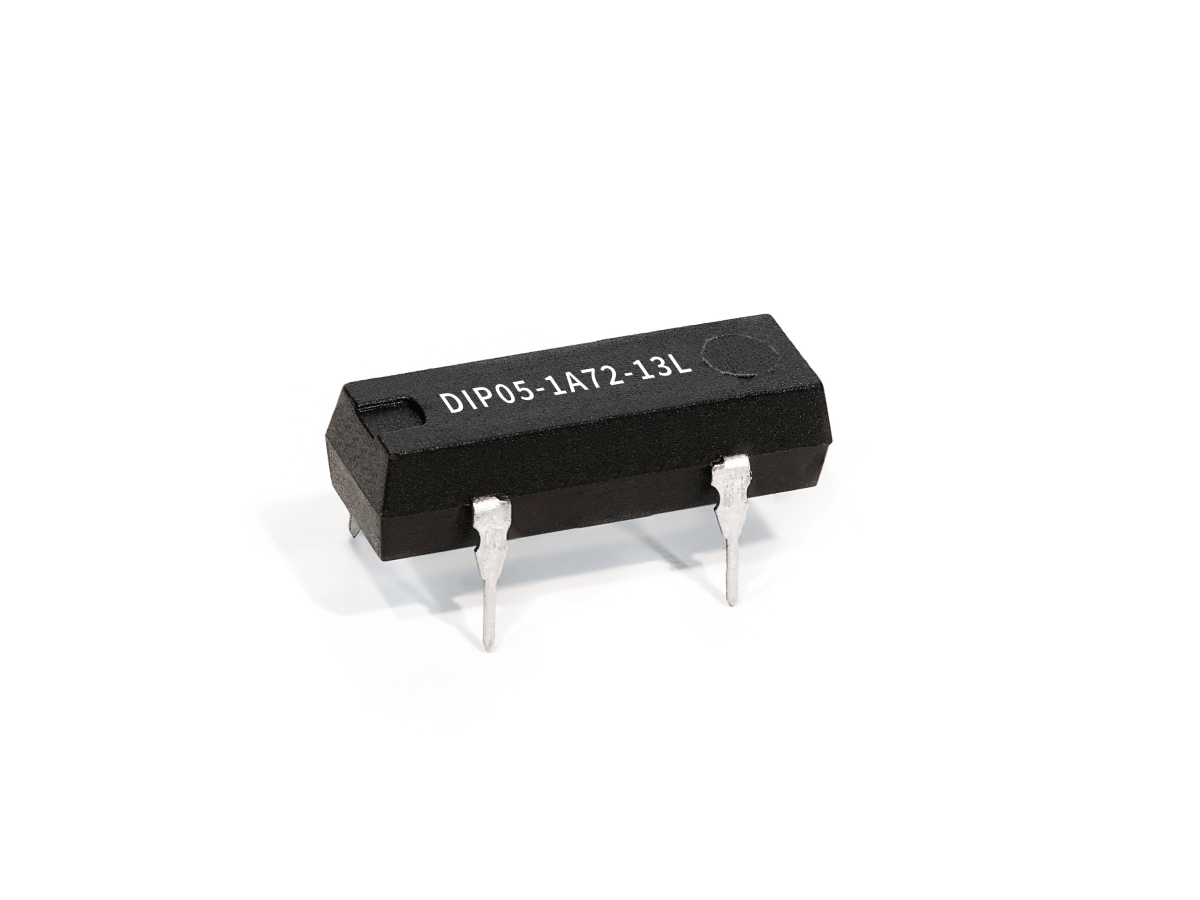

Die DIP-Serie ist ein universelles Dual-in-Line-Reed-Relais, das für zuverlässiges Schalten in einer Vielzahl von elektronischen Anwendungen entwickelt wurde. Sie sind in einem robusten, duroplastisch umspritzten Gehäuse untergebracht und bieten mehrere Kontaktkonfigurationen, einschließlich SPST-NO (Form A), SPST-NC (Form B), SPDT (Form C) und DPST-NO (Form 2A), um vielseitige Schaltungsdesigns zu unterstützen.

Die DIP-Serie ist für bis zu 50 W, 500 VDC und 2 A ausgelegt und unterstützt Spulenspannungen von 3 VDC bis 24 VDC und Spulenwiderstände zwischen 500 Ω und 2000 Ω. Zu den optionalen Merkmalen gehören integrierte Dioden, magnetische Abschirmung und koaxiale Abschirmung für verbesserte Leistung in empfindlichen Umgebungen. Mit UL-Zulassung und Durchsteckmontage ist die DIP-Serie ideal für den Einsatz in medizinischen Geräten, Telekommunikation, Industriesystemen und automatisierten Testgeräten (ATE).

Normen und Zertifizierungen

• Dual-in-Line (DIP) epoxidgekapseltes Gehäuse für Haltbarkeit und Kompatibilität
• Mehrere Kontaktformen: SPST-NO, SPST-NC, SPDT, DPST-NO
• Ausgelegt für bis zu 50 W, 500 VDC und 2 A
• Optionen für die Spulenspannung: 3 VDC, 5 VDC, 12 VDC, 15 VDC, 24 VDC
• Optionale Dioden-, Magnetabschirmungs- und Koaxialabschirmungskonfigurationen
• Hohe Durchschlagsfestigkeit bis zu 4,25 kVDC
• Durchgangslochmontage für sichere PCB-Integration
• UL-Zulassung für Sicherheit und Konformität

• Medizinische Geräte: Zuverlässiges Schalten in Diagnose- und Überwachungssystemen
• Telekommunikation: Signalweiterleitung in Netzwerkinfrastrukturen
• Industrielle Steuerungen: Relaisschaltung in Automatisierungs- und Steuerungssystemen
• Automatisierte Testgeräte (ATE): Vielseitige Relaiskonfigurationen für Testmatrizen
• Allzweck-Elektronik: Flexible Relaislösungen für kundenspezifische Designs
