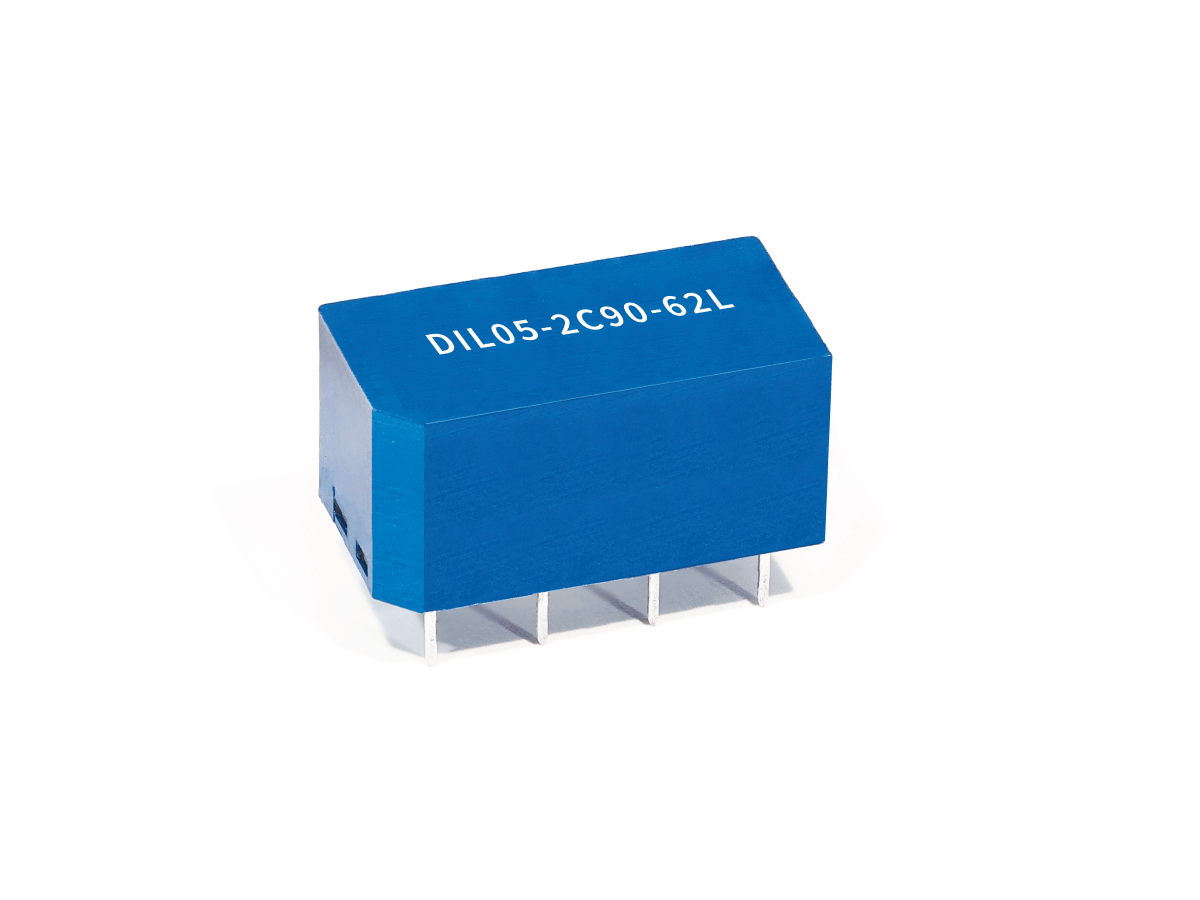

Die Serie DIL ist ein vielseitiges Allzweckrelais, das für zuverlässiges Schalten in einer Vielzahl von Anwendungen entwickelt wurde. Sie sind in einem epoxidgekapselten Dual-in-Line-Gehäuse (DIL) untergebracht und bieten mehrere Kontaktkonfigurationen, darunter SPST, SPDT, DPST und DPDT, mit Spulenwiderständen bis zu 11.000 Ω und einer Spannungsfestigkeit bis zu 4,25 kVDC.

Die DIL-Serie ist in den Kontaktformen 1A, 1B, 1C, 2A und 2C erhältlich, unterstützt Spulenspannungen von 5 VDC, 12 VDC und 24 VDC und ist für bis zu 50 W, 500 VDC und 2 A ausgelegt. Zu den optionalen Merkmalen gehören integrierte Dioden, magnetische Abschirmung und koaxiale Abschirmung für verbesserte Leistung in empfindlichen Umgebungen. Mit UL-Zulassung und Durchsteckmontage ist die DIL-Serie ideal für den Einsatz in medizinischen Geräten, Telekommunikation, Industriesystemen und automatisierten Testgeräten (ATE).

Normen und Zertifizierungen

• Dual-in-Line (DIL) Epoxid-gekapseltes Gehäuse für robuste Zuverlässigkeit
• Große Auswahl an Kontaktformen: SPST, SPDT, DPST, DPDT
• Ausgelegt für bis zu 50 W, 500 VDC und 2 A
• Optionen für die Spulenspannung: 5 VDC, 12 VDC, 24 VDC
• Optionen für hohen Spulenwiderstand bis zu 11.000 Ω
• Durchschlagfestigkeit bis zu 4,25 kVDC für Hochspannungsisolierung
• Optionale Dioden-, Magnetabschirmungs- und Koaxialabschirmungskonfigurationen
• Durchgangslochmontage für sichere PCB-Integration
• UL-Zulassung für Sicherheit und Konformität

• Medizinische Geräte: Zuverlässiges Schalten in Diagnose- und Überwachungssystemen
• Telekommunikation: Signalweiterleitung in Netzwerkinfrastrukturen
• Industrielle Steuerungen: Relaisschaltung in Automatisierungs- und Steuerungssystemen
• Automatisierte Testgeräte (ATE): Vielseitige Relaiskonfigurationen für Testmatrizen
• Allzweck-Elektronik: Flexible Relaislösungen für kundenspezifische Designs
