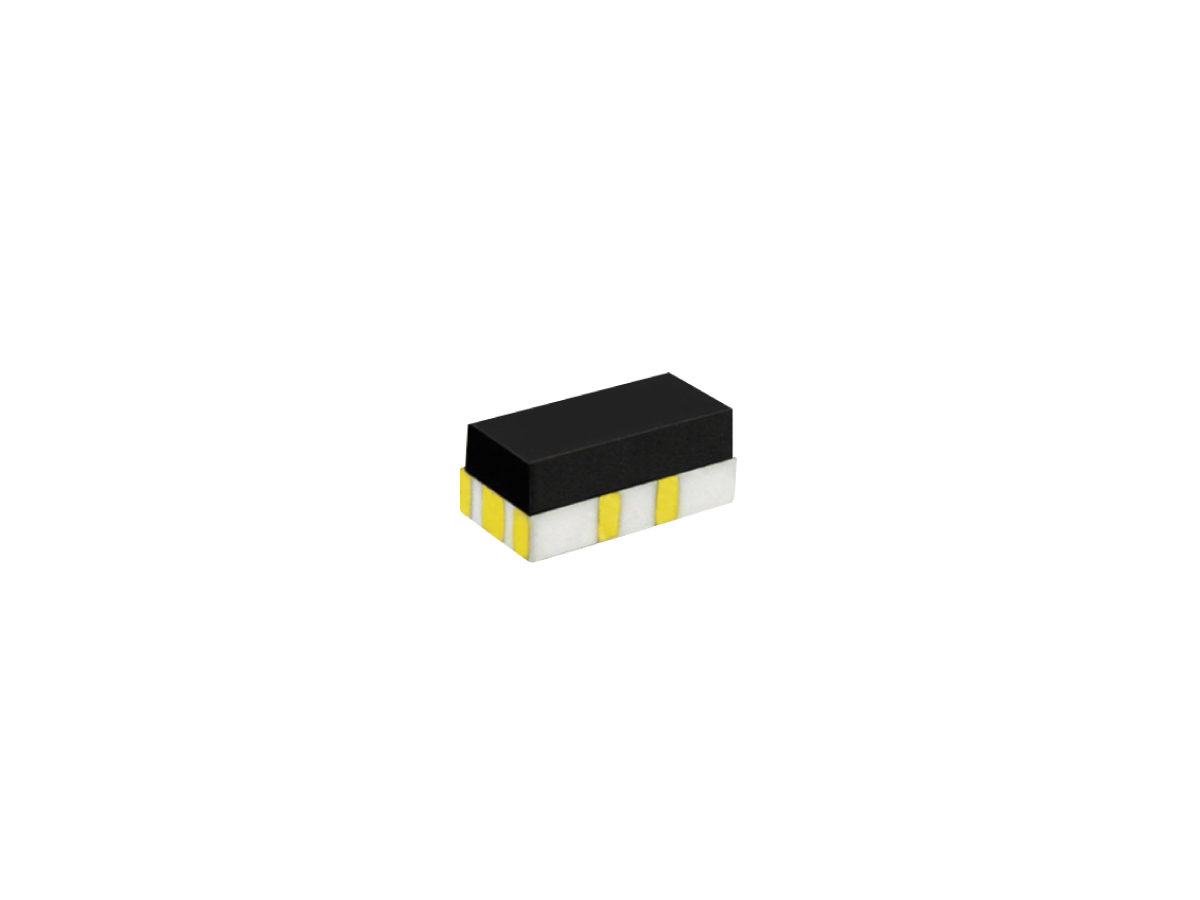

Die CRF-Serie ist ein ultraminiaturisiertes Hochfrequenz-Reed-Relais, das für Präzisions-HF- und Instrumentierungsanwendungen entwickelt wurde. Mit einem kompakten Gehäuse für die Oberflächenmontage und einer HF-Leistung bis zu 7 GHz bietet es eine außergewöhnliche Signalintegrität in Umgebungen mit begrenztem Platzangebot. Die CRF-Serie verfügt über ein robustes, duroplastisch umspritztes Gehäuse und ein Keramiksubstrat und bietet einen hohen Isolationswiderstand von typischerweise 10¹³ Ω, wodurch sie sich ideal für leckarme Hochgeschwindigkeitsschaltungen eignet.

Die CRF-Serie ist in SPST-NO-Konfigurationen (Form A) erhältlich, unterstützt Spulenspannungen von 3 VDC und 5 VDC und ist für bis zu 10 W, 170 VDC und 0,5 A ausgelegt. Optionale BGA-Formate (Ball-Grid-Array) und Tape-and-Reel-Verpackung gewährleisten Kompatibilität mit automatisierten Montageprozessen. Die CRF-Serie ist UL-zugelassen und zuverlässig und stellt eine zuverlässige Lösung für RF-, Medizin-, Telekommunikations- sowie Test- und Messsysteme dar.

Normen und Zertifizierungen

• RF-Schaltfähigkeit bis zu 7 GHz für Hochgeschwindigkeitssignalintegrität
• Hoher Isolationswiderstand (typ. 10¹³ Ω) für extrem niedrige Leckage

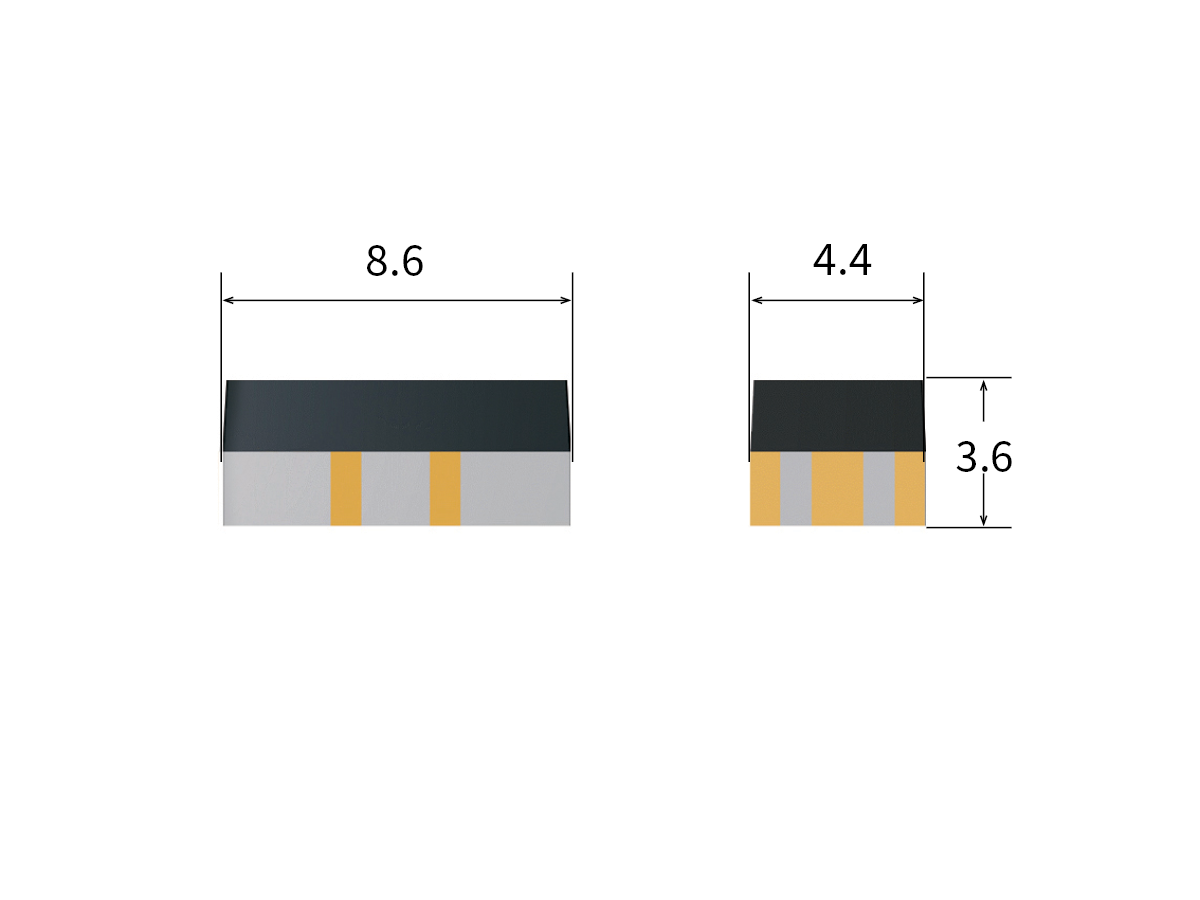

• Kompakte oberflächenmontierbare Konstruktion mit Keramiksubstrat
• SPST-NO (Form A) Kontaktkonfiguration
• Ausgelegt für 10 W, 170 VDC und 0,5 A
• Optionen für die Spulenspannung: 3 VDC und 5 VDC
• Optionales Ball-Grid-Array (BGA)-Format für erweiterte PCB-Integration
• Lieferung in Tape-and-Reel-Verpackung für automatische Bestückung
• UL-Zulassung für Sicherheit und Konformität

• Automatisierte Prüfgeräte (ATE): Hochfrequenz-Schalten in Lastkarten
• Medizinische Geräte: Leckagearme Signalführung in Diagnosesystemen
• Telekommunikation: RF-Relaissteuerung in kompakten Netzwerkmodulen
• Instrumentierung und Messtechnik: Präzisionsschaltung in Analysegeräten
• Drahtlose Kommunikation: Signalintegrität in Hochgeschwindigkeits-RF-Systemen
