DQ-Serie Quadratur-Zahnradzahn-Sensor für Geschwindigkeit und Richtung

Die DQ-Serie bietet eine präzise, berührungslose Erfassung von Drehzahl und Drehrichtung für ferromagnetische Zahnradziele mithilfe der Hall-Effekt-Technologie. Mit zwei digitalen Ausgängen, die um 90° phasenversetzt angeordnet sind, liefern diese Quadratur-Sensoren zuverlässige Rückmeldungen zu Drehzahl und Drehrichtung; zudem sind echte Nullgeschwindigkeit- oder Nahe-Nullgeschwindigkeit-Optionen für anspruchsvolle Motion-Control-Anwendungen verfügbar.

Die DQ-Serie wurde für die Erkennung von Zahnradzähnen und anderen ferromagnetischen Zielen entwickelt, unterstützt Zahnräder bis 32 Pitch und stellt zwei Ausgänge pro Zahn für eine genaue Überwachung rotierender Anlagen bereit. Ihre Halbleiterkonstruktion mit temperaturstabiler Auslegung bietet Stoß- und Vibrationsfestigkeit, Robustheit für raue Umgebungen sowie keine verschleißenden Teile für eine zuverlässige Langzeitleistung.

Die DQ-Serie ist in einer großen Auswahl an Gehäusen, Montagearten, elektrischen Ausgängen und Anschlusskonfigurationen erhältlich, einschließlich Gehäusen aus Aluminium, Edelstahl und Kunststoff; Gewinde- und Flanschmontage; sowie Optionen mit NPN, PNP, Open-Drain, Open-Collector und EMI-Schutz. Diese Flexibilität macht die Serie besonders geeignet für Anwendungen wie Fahrzeug- und Raddrehzahlerfassung, Getriebeüberwachung, Landmaschinen, Förderanlagen, Automatisierungstechnik, Motor-Drehzahlmessung (RPM) sowie Nockenwellen- und Kurbelwellen-Timing.tors.

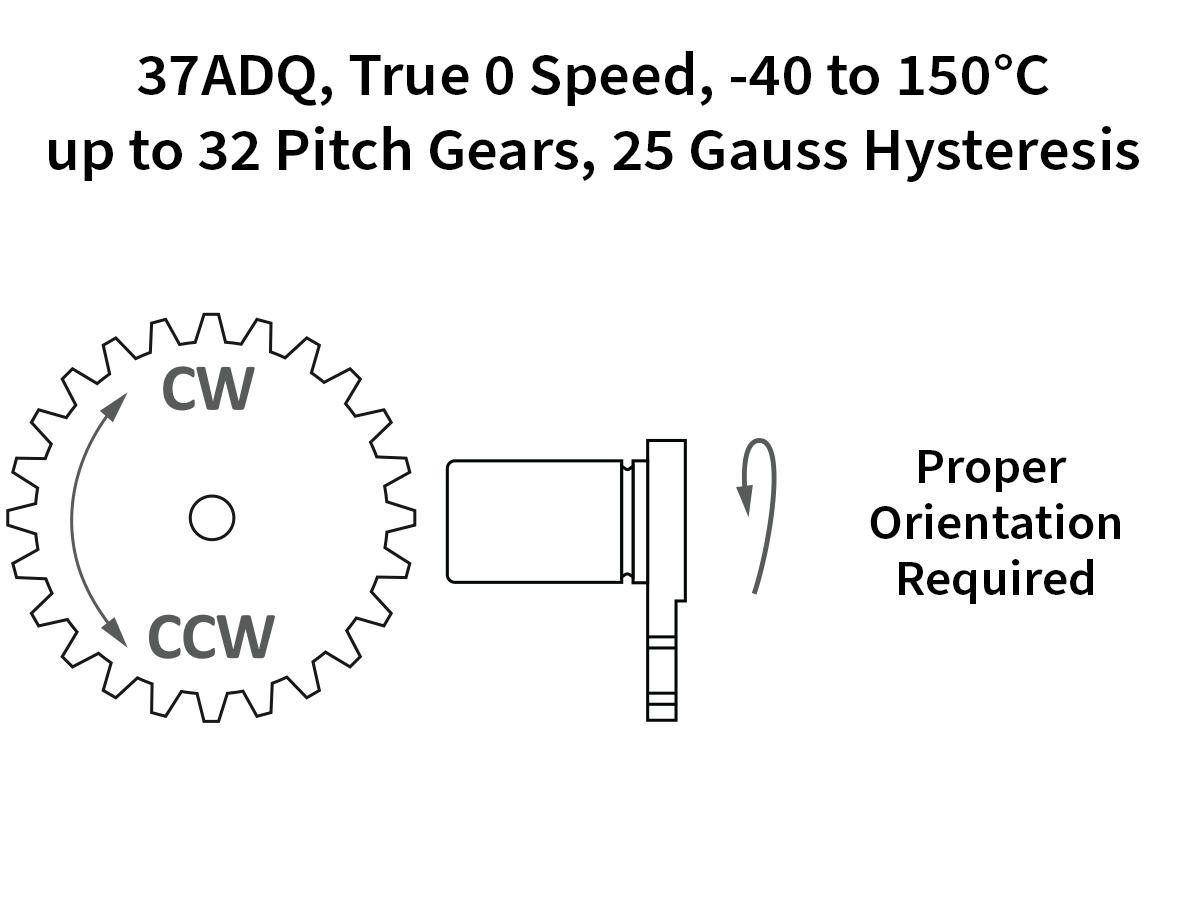

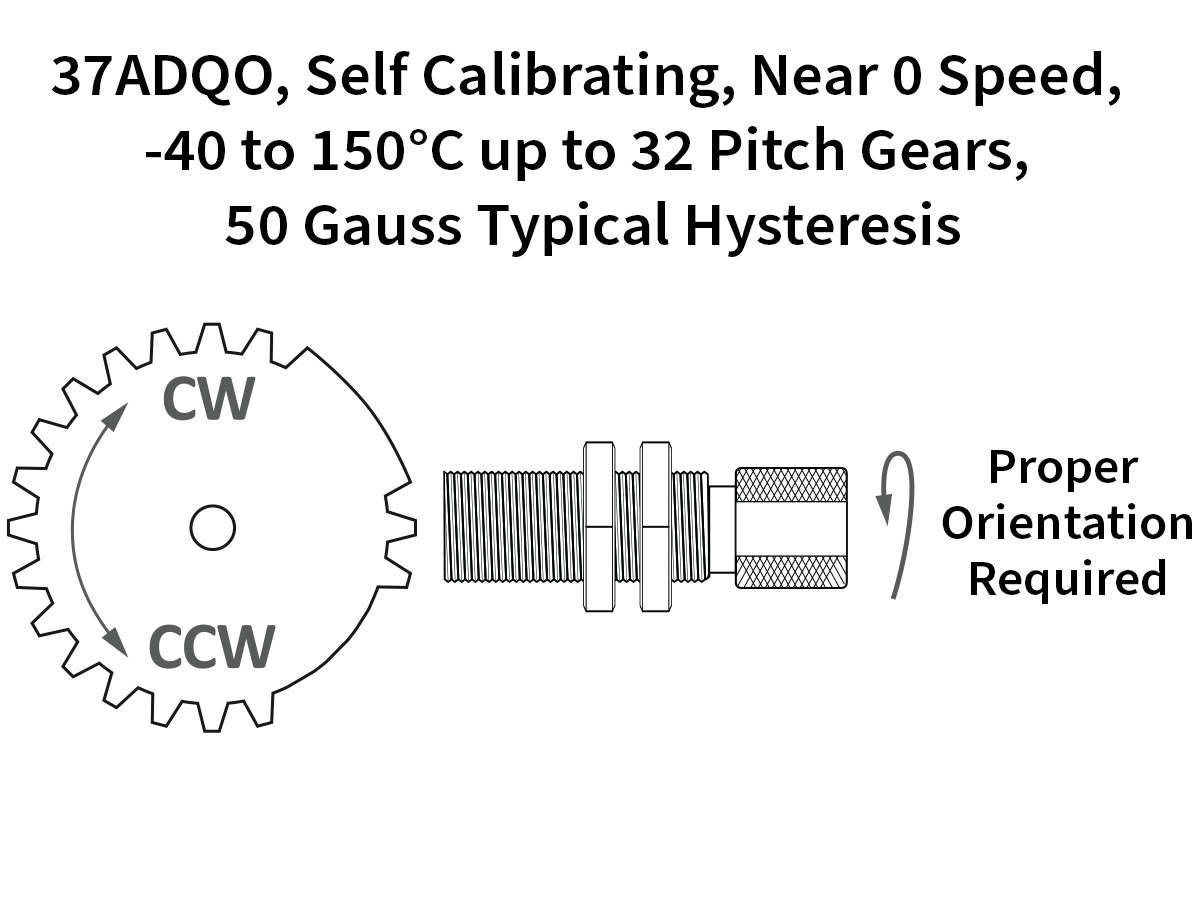

• Echte Null- und Nahe-Null-Geschwindigkeitserkennung für präzise Niedriggeschwindigkeitsüberwachung

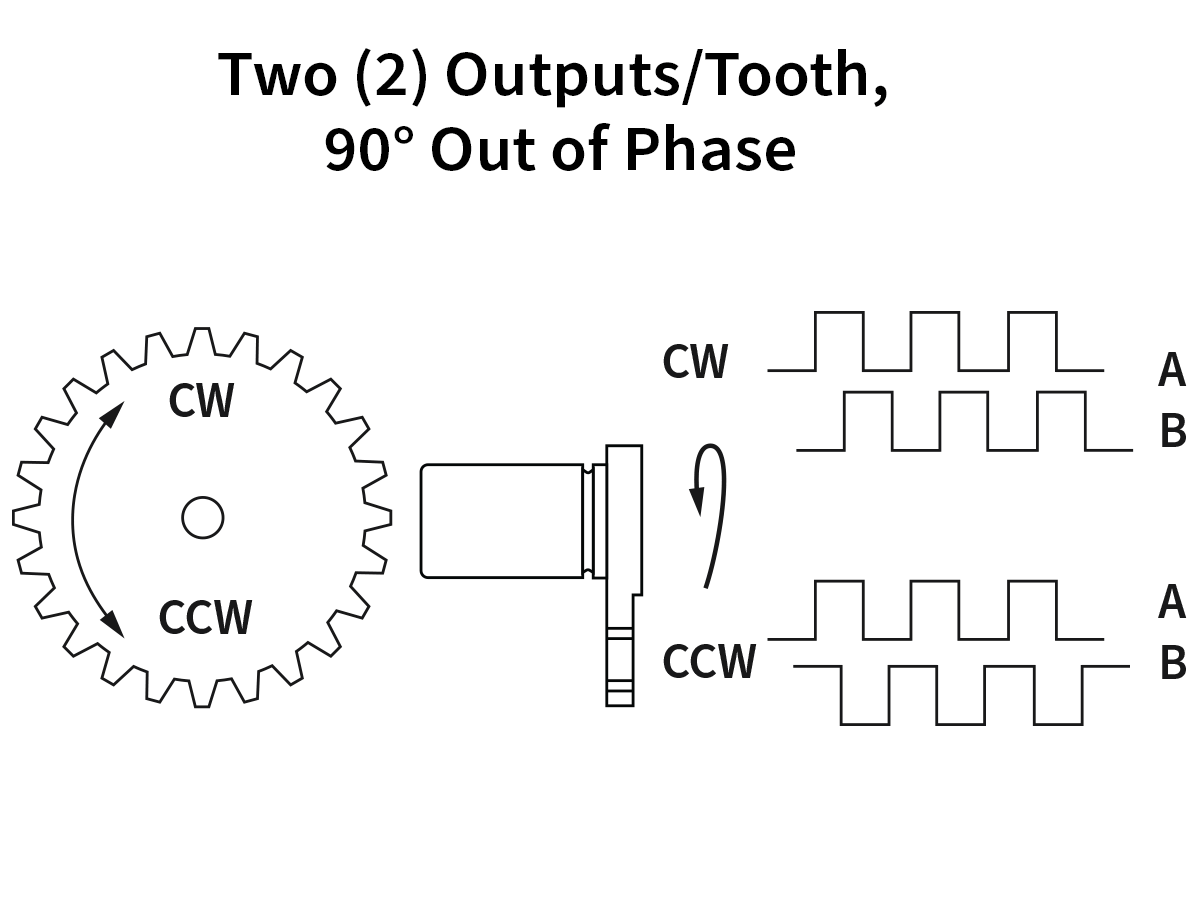

• Quadraturerfassung mit zwei digitalen Ausgängen, um 90° phasenverschoben, zur Geschwindigkeits- und Richtungserkennung
• Solid-State-Hall-Effekt-Design ohne bewegliche Teile für langfristige Zuverlässigkeit
• Erkennt ferromagnetische Zahnradziele bis zu 32 Pitch für ein breites Spektrum an Erfassungsanwendungen
• Zwei Ausgänge pro Zahnradzahn für exaktes Feedback zu Geschwindigkeit, Richtung und Position
• Temperaturstabile, stoß- und vibrationsresistente Performance für raue Umgebungen
• Mehrere elektrische Konfigurationen, einschließlich NPN, PNP, Open Collector, Open Drain und EMI-geschützten Optionen

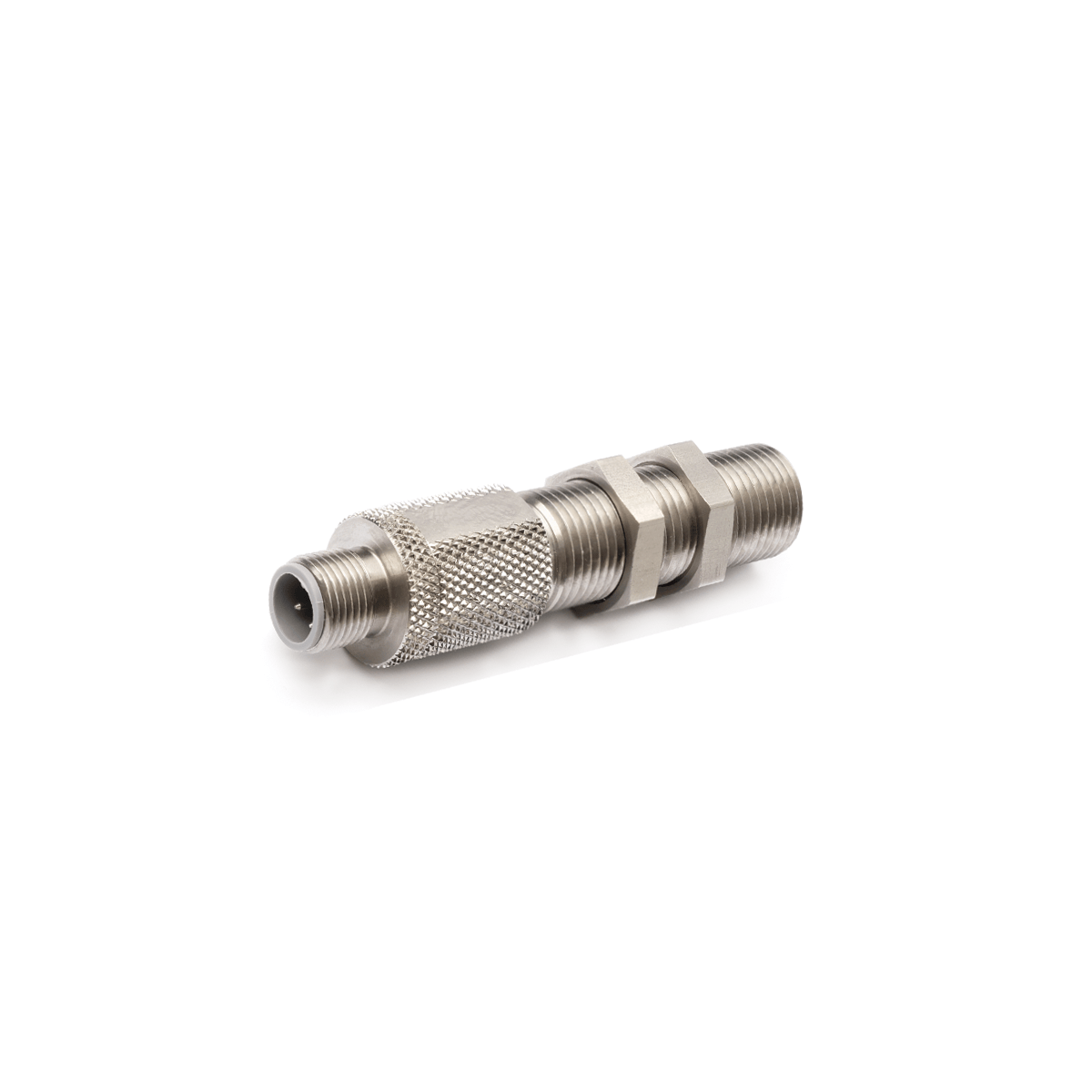

• Flexible Optionen zur Gewinde- und Flanschmontage in Gehäusen aus Aluminium, Edelstahl und Kunststoff
• Mehrere Konfigurationen für Steckverbinder, Kabel und Leitungen für eine flexible Systemintegration
• Anpassbare Optionen für Gehäuse, Elektrik, Anschluss und Luftspalt, um einzigartige Anwendungsanforderungen zu erfüllen

• Wellen- und Zahnradgeschwindigkeit sowie -richtung in landwirtschaftlichen Geräten
• Geschwindigkeit und Richtung in Fördersystemen messen
• Auflösung von Geschwindigkeit und Richtung in Automatisierungsanlagen
• Geschwindigkeit von industriellen und landwirtschaftlichen Anbaugeräten erfassen
• Zählrückmeldung von Komponenten in Produktion und Prüfung bereitstellen
• Nocken- und Kurbelwellensteuerzeiten
• Vorschubgeschwindigkeit von Kränen und Winden messen
• Motordrehzahl (RPM) erfassen
• Fahrzeug- und Raddrehzahl sowie -richtung messen
• Zahnräder in Getrieben überwachen
